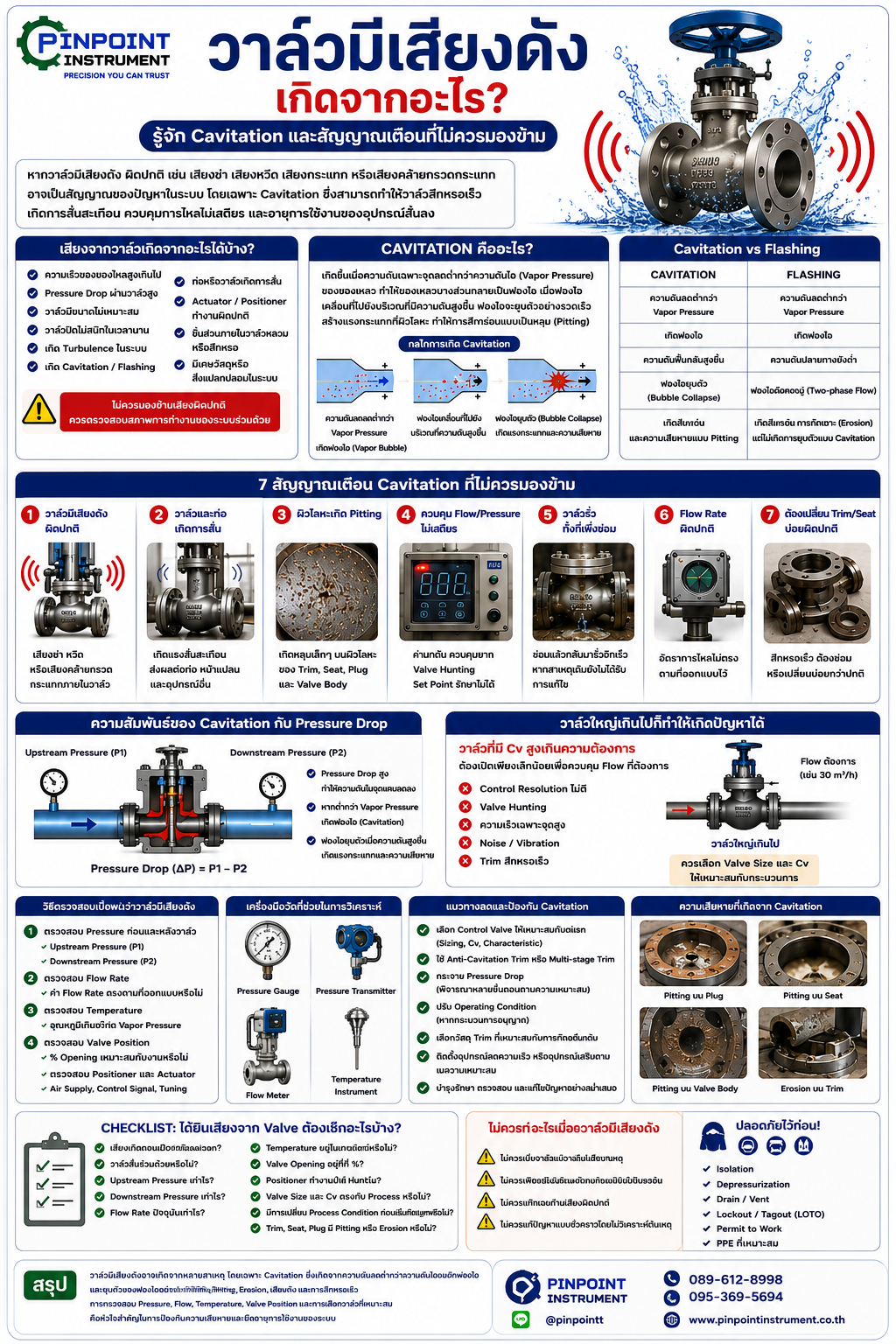

วาล์วมีเสียงดัง เกิดจากอะไร รู้จัก Cavitation และสัญญาณเตือนที่ไม่ควรมองข้าม
วาล์วมีเสียงดัง เกิดจากอะไร รู้จัก Cavitation และสัญญาณเตือนที่ไม่ควรมองข้าม

วาล์วมีเสียงดัง เกิดจากอะไร? รู้จัก Cavitation และสัญญาณเตือนที่ไม่ควรมองข้าม

วาล์วมีเสียงดัง อย่าคิดว่าเป็นเรื่องปกติของระบบ

เสียงจากวาล์วเป็นสิ่งที่พบได้ในระบบท่อของโรงงานอุตสาหกรรม แต่หากวันหนึ่งวาล์วเริ่มมีเสียงดังผิดปกติ เช่น เสียงซ่า เสียงหวีด เสียงกระแทก หรือเสียงคล้ายเม็ดกรวดวิ่งอยู่ภายในวาล์ว ไม่ควรมองข้าม เพราะเสียงเหล่านี้อาจเป็นสัญญาณว่าระบบกำลังทำงานในสภาวะที่ไม่เหมาะสม

โดยเฉพาะปรากฏการณ์ที่เรียกว่า Cavitation ซึ่งสามารถสร้างความเสียหายให้กับ Valve Trim, Seat, Plug, Disc และ Valve Body ได้ หากปล่อยให้เกิดขึ้นอย่างต่อเนื่อง

ปัญหานี้ไม่ได้ส่งผลเฉพาะตัววาล์ว แต่ยังอาจทำให้ระบบเกิดแรงสั่นสะเทือน การควบคุม Flow และ Pressure ไม่เสถียร รวมถึงทำให้อุปกรณ์ที่เชื่อมต่อกับระบบมีอายุการใช้งานสั้นลง

ดังนั้น หากพบว่า วาล์วมีเสียงดังผิดปกติ สิ่งสำคัญไม่ใช่เพียงหาวิธีทำให้เสียงเงียบ แต่ต้องค้นหาว่า “อะไรเป็นต้นเหตุของเสียง” และระบบกำลังพยายามบอกอะไรเราอยู่

วาล์วมีเสียงดัง เกิดจากอะไร?

เสียงผิดปกติจากวาล์วสามารถเกิดได้จากหลายสาเหตุ ไม่จำเป็นต้องเป็น Cavitation ทุกกรณี ตัวอย่างสาเหตุที่พบในระบบอุตสาหกรรม ได้แก่

จึงไม่ควรได้ยินเสียงแล้วสรุปทันทีว่า Cavitation แต่ควรตรวจสอบสภาพการทำงานของระบบร่วมกัน เช่น Pressure, Flow Rate, Temperature และตำแหน่งการเปิดของวาล์ว

Cavitation คืออะไร?

Cavitation คือปรากฏการณ์ที่เกิดขึ้นกับของเหลวเมื่อ ความดันเฉพาะจุดลดต่ำกว่าความดันไอ (Vapor Pressure) ของของเหลว ทำให้ของเหลวบางส่วนเปลี่ยนสถานะกลายเป็นฟองไอ

เมื่อฟองเหล่านี้เคลื่อนที่ไปยังบริเวณที่มีความดันสูงขึ้น ฟองไอจะยุบตัวอย่างรวดเร็ว

การยุบตัวนี้สามารถสร้างแรงกระแทกเฉพาะจุดที่รุนแรงมาก และเมื่อเกิดขึ้นซ้ำ ๆ บริเวณผิวโลหะภายในวาล์ว อาจทำให้เกิดการสึกกร่อนแบบเป็นหลุมหรือ Pitting ได้

จึงสามารถอธิบายอย่างง่ายได้ว่า

Pressure ลดลง → เกิด Vapor Bubble → Pressure กลับสูงขึ้น → Bubble Collapse → เกิดแรงกระแทกและความเสียหาย

นี่คือเหตุผลที่วาล์วซึ่งภายนอกดูปกติ อาจมีชิ้นส่วนภายในเสียหายอย่างหนักหลังใช้งานในสภาวะ Cavitation เป็นเวลานาน

Cavitation เกิดขึ้นในวาล์วได้อย่างไร?

ลองนึกถึง Control Valve ที่กำลังลดแรงดันของน้ำจากด้านต้นทางไปยังด้านปลายทาง

สมมติว่า

Upstream Pressure = สูง

และ

Downstream Pressure = ต่ำ

เมื่อของเหลวไหลผ่านบริเวณที่ช่องทางแคบที่สุดของวาล์ว ความเร็วของของไหลจะเพิ่มขึ้น และความดันสถิตจะลดลง

บริเวณนี้มักเรียกว่า Vena Contracta

หากความดันที่ Vena Contracta ลดต่ำกว่า Vapor Pressure ของของเหลว ของเหลวบางส่วนจะกลายเป็นฟองไอ

หลังจากผ่านจุดดังกล่าว พื้นที่ทางไหลเพิ่มขึ้นและความเร็วลดลง ความดันจึงสามารถฟื้นตัวกลับมาได้บางส่วน

หากความดันฟื้นกลับสูงกว่า Vapor Pressure ฟองไอที่เกิดขึ้นก่อนหน้านี้จะยุบตัว

และนั่นคือจุดที่ Cavitation สามารถสร้างความเสียหายได้

ทำไม Cavitation ถึงทำให้วาล์วมีเสียงดัง?

เมื่อมีฟองไอจำนวนมากเกิดขึ้นและยุบตัวอย่างต่อเนื่อง จะเกิดแรงกระแทกขนาดเล็กจำนวนมหาศาลภายในวาล์ว

ผู้ปฏิบัติงานจึงอาจได้ยินเสียงลักษณะคล้าย

หากวาล์วที่เคยทำงานค่อนข้างเงียบเริ่มมีเสียงลักษณะนี้ โดยเฉพาะหลังมีการเปลี่ยน Operating Condition เช่น เพิ่ม Flow Rate ลด Downstream Pressure หรือเปลี่ยนตำแหน่งการทำงานของ Control Valve ควรตรวจสอบทันที

7 สัญญาณเตือน Cavitation ที่ไม่ควรมองข้าม

1. วาล์วมีเสียงดังผิดปกติ

นี่เป็นอาการที่สังเกตได้ง่ายที่สุด

เสียงที่เกิดจาก Cavitation มักแตกต่างจากเสียงการไหลตามปกติ โดยอาจมีลักษณะคล้ายของแข็งจำนวนมากกระแทกอยู่ภายในวาล์ว

อย่างไรก็ตาม เสียงเพียงอย่างเดียวไม่เพียงพอสำหรับการยืนยันว่าเป็น Cavitation จึงควรตรวจสอบ Pressure และ Operating Condition เพิ่มเติม

2. วาล์วและท่อเกิดการสั่น

เมื่อฟองไอยุบตัวและเกิดความปั่นป่วน อาจสร้างแรงสั่นสะเทือนส่งผ่านไปยัง Valve Body และระบบท่อ

หากปล่อยไว้เป็นเวลานาน อาจส่งผลต่อ

จึงไม่ควรแก้ปัญหาเพียงขันอุปกรณ์ให้แน่นขึ้น โดยไม่ตรวจหาสาเหตุของแรงสั่น

3. ผิวโลหะเกิด Pitting

เมื่อถอดวาล์วออกมาตรวจสอบ อาจพบพื้นผิวบริเวณ Trim, Plug, Seat หรือ Valve Body มีลักษณะเป็นหลุมเล็ก ๆ จำนวนมาก

ความเสียหายลักษณะนี้เรียกว่า Pitting

หากเกิดอย่างต่อเนื่อง หลุมจะขยายและกินเนื้อวัสดุ ส่งผลให้ชิ้นส่วนสูญเสียรูปทรงและประสิทธิภาพในการควบคุมการไหล

4. Control Valve ควบคุม Flow หรือ Pressure ไม่เสถียร

เมื่อการไหลภายในวาล์วมีความปั่นป่วนมาก ระบบควบคุมอาจเริ่มรักษา Set Point ได้ยาก

อาการที่พบได้ เช่น

อย่างไรก็ตาม อาการ Hunting ของ Control Loop มีได้หลายสาเหตุ จึงควรตรวจสอบทั้ง Valve Sizing, Positioner, Tuning และ Process Condition ประกอบกัน

5. วาล์วรั่วทั้งที่เพิ่งซ่อม

หาก Seat หรือ Plug ถูก Cavitation กัดกร่อน แม้จะซ่อมวาล์วแล้ว ปัญหาอาจกลับมาอีกอย่างรวดเร็ว หาก Operating Condition ที่เป็นต้นเหตุยังไม่ได้รับการแก้ไข

นี่คือเหตุผลที่การเปลี่ยน Seat อย่างเดียวอาจไม่ใช่คำตอบ

ต้องแก้ สาเหตุของ Cavitation ไม่ใช่เพียงซ่อมความเสียหายที่เกิดขึ้นแล้ว

6. Flow Rate ผิดปกติ

วาล์วอาจไม่สามารถควบคุมอัตราการไหลได้ตามที่ออกแบบ เนื่องจากสภาพการไหลที่รุนแรงและความเสียหายของ Trim

หากโรงงานมี Flow Meter อยู่ในระบบ ควรเปรียบเทียบค่าปัจจุบันกับข้อมูลการทำงานเดิม

เช่น

Valve Position 50%

เดิม Flow Rate = 50 m³/h

แต่ปัจจุบัน Flow Rate = 35 m³/h

ความเปลี่ยนแปลงนี้ควรถูกนำมาวิเคราะห์ร่วมกับ Pressure และสภาพวาล์ว

7. ต้องเปลี่ยน Trim หรือ Seat บ่อยผิดปกติ

หากวาล์วตัวเดิมต้องซ่อม Seat, Plug หรือ Trim บ่อยกว่าวาล์วอื่นในระบบ อาจไม่ใช่เพราะ “วาล์วคุณภาพไม่ดี” เสมอไป

อาจเกิดจากวาล์วทำงานภายใต้สภาวะที่รุนแรงเกินกว่าที่ออกแบบ เช่น Pressure Drop สูง หรือเลือกขนาดและ Trim ไม่เหมาะกับกระบวนการ

Cavitation กับ Flashing ต่างกันอย่างไร?

สองคำนี้มักถูกเข้าใจผิดว่าเป็นเรื่องเดียวกัน เพราะทั้งคู่เริ่มจากการที่ของเหลวบางส่วนกลายเป็นไอเนื่องจากความดันลดลง

แต่มีความแตกต่างสำคัญ

Cavitation

ฟองไอเกิดขึ้นเมื่อความดันต่ำกว่า Vapor Pressure จากนั้นความดันฟื้นตัวสูงกว่า Vapor Pressure ทำให้ฟองไอ ยุบตัวกลับ

การยุบตัวของฟองคือสิ่งที่สร้างแรงกระแทกและความเสียหายแบบ Pitting

Flashing

ของเหลวกลายเป็นไอหลังผ่านจุดความดันต่ำ และ ยังคงอยู่ในสถานะสองเฟสต่อไปด้าน Downstream เพราะความดันปลายทางยังต่ำพอที่จะไม่ทำให้ไอกลั่นตัวกลับทั้งหมด

Flashing จึงไม่ได้มีการยุบตัวแบบเดียวกับ Cavitation แต่สามารถทำให้เกิดความเร็วสูง เสียงดัง และการกัดเซาะ (Erosion) ของวาล์วและท่อด้านปลายทางได้

ดังนั้นแนวทางแก้ไขของ Cavitation และ Flashing จึงไม่เหมือนกันทุกกรณี

Pressure Drop เกี่ยวข้องกับ Cavitation อย่างไร?

Pressure Drop (ΔP) คือความแตกต่างของความดันระหว่างด้านก่อนและหลังวาล์ว

เขียนอย่างง่ายได้ว่า

ΔP = P1 − P2

โดย

P1 = Upstream Pressure

P2 = Downstream Pressure

Pressure Drop เป็นหนึ่งในข้อมูลสำคัญที่ต้องใช้ในการเลือก Control Valve แต่การประเมินความเสี่ยง Cavitation ไม่ควรดูเพียงค่า ΔP อย่างเดียว เพราะยังเกี่ยวข้องกับ Vapor Pressure, Pressure Recovery, Valve Geometry, Temperature และคุณสมบัติของของเหลวด้วย

นี่จึงเป็นเหตุผลว่าทำไมการเลือก Control Valve ไม่ควรดูแค่ “ขนาดท่อกี่นิ้ว”

วาล์วใหญ่เกินไปก็ทำให้เกิดปัญหาได้

ความเชื่อที่พบบ่อยคือ

“เลือกวาล์วใหญ่ไว้ก่อน น่าจะปลอดภัยกว่า”

แต่สำหรับ Control Valve การ Oversize สามารถสร้างปัญหาในการควบคุมได้

หากวาล์วมี Cv สูงเกินความต้องการ วาล์วอาจต้องทำงานในตำแหน่งเปิดเพียงเล็กน้อยเพื่อควบคุม Flow ที่ต้องการ

ผลที่อาจตามมา ได้แก่

ดังนั้น Control Valve ควรถูก Sizing จากข้อมูล Process จริง ไม่ควรเลือกเพียงให้ขนาด Nominal Size เท่ากับท่อโดยอัตโนมัติ

Cv ของ Control Valve คืออะไร?

Cv (Flow Coefficient) เป็นค่าที่ใช้บ่งบอกความสามารถในการให้อัตราการไหลผ่านของวาล์วภายใต้เงื่อนไขอ้างอิง

ค่า Cv เป็นข้อมูลสำคัญในการเลือก Control Valve เพราะช่วยให้วิศวกรประเมินว่าวาล์วสามารถรองรับ Flow Rate ที่ต้องการภายใต้ Pressure Drop ของระบบได้หรือไม่

หากเลือก Cv สูงหรือต่ำเกินไป อาจส่งผลต่อความสามารถในการควบคุมของวาล์ว

การเลือกจึงควรพิจารณาอย่างน้อย

สำหรับของเหลวที่มีความเสี่ยง Cavitation ควรให้ผู้ผลิตหรือผู้เชี่ยวชาญทำ Valve Sizing และตรวจสอบ cavitation/choked-flow limits ตามข้อมูลของวาล์วรุ่นนั้น

วาล์วประเภทใดมีโอกาสพบ Cavitation?

Cavitation สามารถเกิดกับวาล์วควบคุมของเหลวได้หลายรูปแบบเมื่อสภาวะความดันเหมาะต่อการเกิดปรากฏการณ์ดังกล่าว

พบได้โดยเฉพาะในงานที่มี Pressure Drop สูง เช่น

ความเสี่ยงไม่ได้ขึ้นอยู่กับชื่อประเภทวาล์วเพียงอย่างเดียว แต่ขึ้นกับ Valve Design + Trim + Process Condition + Fluid Properties

วิธีตรวจสอบเมื่อพบว่าวาล์วมีเสียงดัง

เมื่อได้ยินเสียงผิดปกติ ไม่ควรรีบถอดวาล์วทันที ควรเก็บข้อมูล Process ก่อนหากสามารถทำได้อย่างปลอดภัย

1. ตรวจสอบ Pressure ก่อนและหลังวาล์ว

ใช้ Pressure Gauge หรือ Pressure Transmitter ตรวจสอบค่า Upstream และ Downstream Pressure

หาก Pressure Drop สูงผิดปกติ ควรวิเคราะห์เพิ่มเติม

2. ตรวจสอบ Flow Rate

ดูค่าจาก Flow Meter ว่า Flow Rate ตรงกับค่าที่ออกแบบหรือไม่

ควรเปรียบเทียบกับ

3. ตรวจสอบ Temperature

อุณหภูมิมีผลต่อ Vapor Pressure ของของเหลวโดยตรง

ของเหลวชนิดเดียวกัน เมื่ออุณหภูมิเปลี่ยน ความเสี่ยงต่อการเกิด Cavitation ก็สามารถเปลี่ยนตามไปด้วย

4. ตรวจสอบ Valve Position

หาก Control Valve ทำงานที่ 5–15% Opening เกือบตลอดเวลา อาจเป็นสัญญาณให้ตรวจสอบว่า Valve Sizing เหมาะสมหรือไม่

ในทางกลับกัน หากต้องเปิดเกือบ 100% ตลอดแต่ยังไม่ได้ Flow ที่ต้องการ ก็อาจมีปัญหาเรื่อง Sizing หรือ Pressure Availability เช่นกัน

5. ตรวจสอบ Positioner และ Actuator

บางครั้งเสียงและการสั่นอาจเกิดจากวาล์ว Hunting เพราะระบบควบคุมไม่เสถียร

ควรตรวจสอบ

ก่อนสรุปว่า Cavitation เป็นสาเหตุทั้งหมด

วิธีลดและป้องกัน Cavitation

การแก้ Cavitation ไม่มีสูตรเดียวสำหรับทุกระบบ เพราะต้องพิจารณา Process Condition และการออกแบบวาล์วร่วมกัน

1. เลือก Control Valve ให้เหมาะสมตั้งแต่แรก

ควรทำ Valve Sizing จากข้อมูล Process จริง โดยไม่เลือกเพียงจาก Pipe Size

2. ใช้ Anti-Cavitation Trim

สำหรับงานที่มี Pressure Drop สูง สามารถพิจารณา Control Valve ที่ออกแบบ Trim เพื่อแบ่งการลดแรงดันออกเป็นหลายขั้น (Multi-stage Pressure Reduction)

แนวคิดคือไม่ปล่อยให้แรงดันตกอย่างรุนแรงในจุดเดียว

3. กระจาย Pressure Drop

ในบางระบบอาจออกแบบให้การลดแรงดันเกิดขึ้นหลายขั้น แทนการให้วาล์วเพียงตัวเดียวรับ Pressure Drop ทั้งหมด

แต่ต้องผ่านการคำนวณและออกแบบโดยวิศวกรที่เกี่ยวข้อง

4. ปรับ Operating Condition

หากกระบวนการอนุญาต การเปลี่ยน Pressure หรือ Temperature ของระบบอาจช่วยลดความเสี่ยงได้ แต่ต้องประเมินผลต่อกระบวนการทั้งหมดก่อน

5. เลือกวัสดุ Trim ที่เหมาะสม

หากหลีกเลี่ยงสภาวะรุนแรงไม่ได้ อาจพิจารณาวัสดุหรือ Surface Treatment ที่ทนต่อ Erosion/Cavitation มากขึ้นตามคำแนะนำของผู้ผลิต

อย่างไรก็ตาม การใช้วัสดุแข็งขึ้นไม่ได้แก้ต้นเหตุของ Cavitation เพียงแต่สามารถช่วยเพิ่มความทนทานในบางกรณี

Pressure Gauge และ Flow Meter ช่วยตรวจจับปัญหาได้อย่างไร?

เครื่องมือวัดเป็นข้อมูลสำคัญในการวิเคราะห์ปัญหา Valve

Pressure Gauge

ช่วยตรวจสอบ

Flow Meter

ช่วยตรวจสอบ

Temperature Instrument

ช่วยตรวจสอบอุณหภูมิของของไหล ซึ่งสัมพันธ์กับ Vapor Pressure

ดังนั้นระบบที่มี Instrumentation เหมาะสมจะช่วยให้ทีม Maintenance และ Engineering วิเคราะห์ปัญหาได้จากข้อมูลจริง แทนการคาดเดา

Checklist: ได้ยินเสียงจาก Valve ต้องเช็กอะไรบ้าง?

เมื่อพบว่าวาล์วมีเสียงดัง สามารถเริ่มตรวจสอบตามรายการนี้

✓ เสียงเกิดเฉพาะตอนเปิดวาล์วหรือเกิดตลอดเวลา?

✓ วาล์วสั่นร่วมด้วยหรือไม่?

✓ Upstream Pressure เท่าไร?

✓ Downstream Pressure เท่าไร?

✓ Flow Rate ปัจจุบันเท่าไร?

✓ Temperature เปลี่ยนจากเดิมหรือไม่?

✓ Valve Opening อยู่ที่กี่เปอร์เซ็นต์?

✓ Positioner ทำงานนิ่งหรือ Hunting?

✓ Valve Size และ Cv ตรงกับ Process หรือไม่?

✓ มีการเปลี่ยน Process Condition ก่อนเริ่มเกิดปัญหาหรือไม่?

✓ Trim, Seat และ Plug มีร่องรอย Pitting หรือ Erosion หรือไม่?

การเก็บข้อมูลเหล่านี้จะช่วยให้การวิเคราะห์สาเหตุมีประสิทธิภาพมากกว่าการเปลี่ยนวาล์วโดยไม่ทราบต้นเหตุ

ไม่ควรทำอะไรเมื่อวาล์วมีเสียงดัง?

สิ่งที่ไม่ควรทำคือพยายามแก้ปัญหาด้วยการปรับวาล์วแบบสุ่มโดยไม่ทราบสาเหตุ

โดยเฉพาะระบบแรงดันสูง ไอน้ำ สารเคมี หรือของไหลอันตราย ไม่ควรถอดหรือปรับอุปกรณ์ขณะระบบยังมีแรงดัน

ควรปฏิบัติตามขั้นตอนความปลอดภัยของโรงงาน เช่น

ความปลอดภัยต้องมาก่อนการตรวจสอบอุปกรณ์ทุกครั้ง

คำถามที่พบบ่อยเกี่ยวกับวาล์วมีเสียงดังและ Cavitation

วาล์วมีเสียงดัง แปลว่าเกิด Cavitation ทุกครั้งหรือไม่?

ไม่เสมอไป เสียงสามารถเกิดจาก Turbulence, High Velocity, Mechanical Vibration, Actuator, Positioner หรือชิ้นส่วนภายในหลวมได้ จึงต้องตรวจสอบ Process Condition เพิ่มเติม

Cavitation เกิดกับก๊าซได้หรือไม่?

คำว่า Cavitation ในบริบทวาล์วโดยทั่วไปเกี่ยวข้องกับของเหลวและการเกิด/ยุบตัวของฟองไอ สำหรับก๊าซจะมีปรากฏการณ์การไหลและ Noise อื่น เช่น aerodynamic noise และ choked flow ซึ่งต้องวิเคราะห์ต่างกัน

Cavitation ทำให้วาล์วพังได้จริงหรือ?

ได้ หากเกิดรุนแรงและต่อเนื่อง สามารถทำให้ Trim, Seat, Plug และบริเวณอื่นของวาล์วเกิด Pitting และ Erosion จนประสิทธิภาพลดลง

เปลี่ยนวาล์วใหญ่ขึ้นแก้ Cavitation ได้หรือไม่?

ไม่ควรสรุปเช่นนั้น เพราะวาล์วที่ใหญ่เกินไปอาจสร้างปัญหาด้าน Control และทำงานในช่วงเปิดต่ำ การแก้ควรเริ่มจาก Valve Sizing และวิเคราะห์ Pressure Condition อย่างถูกต้อง

Cavitation กับ Water Hammer เหมือนกันหรือไม่?

ไม่เหมือนกัน Cavitation เกี่ยวข้องกับการเกิดและยุบตัวของฟองไอเนื่องจากความดันเฉพาะจุด ส่วน Water Hammer เป็น Pressure Surge จากการเปลี่ยนความเร็วของของไหลอย่างรวดเร็ว เช่น การปิดวาล์วอย่างรวดเร็ว

ทำไม Control Valve จึงเกิดปัญหานี้ได้บ่อย?

เพราะหน้าที่ของ Control Valve คือสร้างข้อจำกัดในการไหลเพื่อควบคุม Flow หรือ Pressure จึงอาจมี Pressure Drop สูงผ่านตัววาล์ว หาก Operating Condition และ Valve Selection ไม่เหมาะสม ความเสี่ยงต่อ Cavitation ก็เพิ่มขึ้น

สรุป: เสียงจากวาล์วอาจเป็นสัญญาณเตือนจากระบบ

วาล์วมีเสียงดัง ไม่ควรถูกมองว่าเป็นเพียงเสียงรบกวน โดยเฉพาะเมื่อมีอาการสั่น ค่า Flow หรือ Pressure แกว่ง และวาล์วสึกหรอเร็วกว่าปกติ เพราะอาจเกี่ยวข้องกับ Cavitation, Pressure Drop สูง, ความเร็วของไหลสูง หรือการเลือก Control Valve ไม่เหมาะสม

Cavitation เกิดขึ้นเมื่อความดันของของเหลวลดต่ำกว่าความดันไอจนเกิดฟองไอ และฟองเหล่านั้นยุบตัวเมื่อความดันฟื้นกลับ การยุบตัวซ้ำ ๆ สามารถสร้าง Pitting และ Erosion บนชิ้นส่วนภายในวาล์วได้
