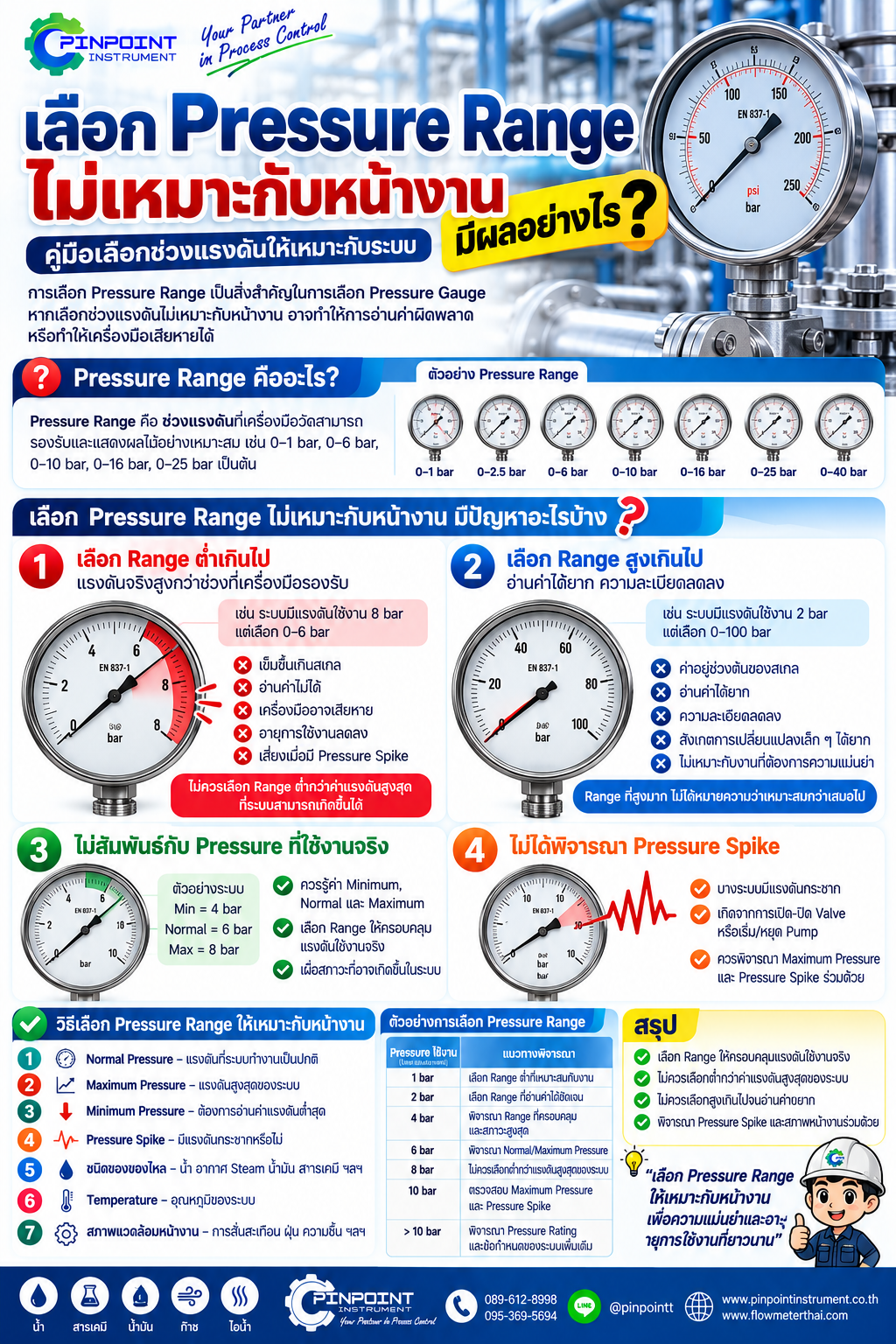

เลือก Pressure Range ไม่เหมาะกับหน้างาน มีผลอย่างไร คู่มือเลือก Pressure Range ให้เหมาะกับระบบ

เลือก Pressure Range ไม่เหมาะกับหน้างาน มีผลอย่างไร คู่มือเลือก Pressure Range ให้เหมาะกับระบบ
เลือก Pressure Range ไม่เหมาะกับหน้างาน มีผลอย่างไร คู่มือเลือก Pressure Range ให้เหมาะกับระบบ

การเลือก Pressure Range เป็นหนึ่งในขั้นตอนสำคัญในการเลือก Pressure Gauge และอุปกรณ์วัดแรงดันในงานอุตสาหกรรม เพราะหากเลือกช่วงแรงดันไม่เหมาะกับหน้างาน อาจทำให้การอ่านค่าผิดพลาด มองค่าจริงได้ยาก หรือทำให้เครื่องมือทำงานหนักเกินช่วงที่ออกแบบไว้

หลายคนอาจคิดว่า “เลือก Pressure Range ให้สูงไว้ก่อนก็น่าจะปลอดภัย” แต่ในทางปฏิบัติ การเลือก Range ที่สูงเกินไปก็อาจทำให้ความละเอียดในการอ่านค่าลดลงเช่นกัน

บทความนี้จะอธิบายว่า Pressure Range คืออะไร เลือกผิดมีผลอย่างไร และควรเลือกอย่างไรให้เหมาะกับหน้างาน

Pressure Range คืออะไร?

Pressure Range คือ ช่วงแรงดันที่เครื่องมือวัดสามารถรองรับและแสดงผลได้อย่างเหมาะสม เช่น

ตัวอย่างเช่น หากติดตั้ง Pressure Gauge แบบ 0–10 bar หมายความว่าเกจมีช่วงสเกลสำหรับอ่านแรงดันตั้งแต่ 0 ถึง 10 bar

แต่การเลือก Range ไม่ควรดูเฉพาะว่า แรงดันใช้งานอยู่ที่เท่าไร ต้องพิจารณาสภาพการทำงานของระบบร่วมด้วย

เลือก Pressure Range ไม่เหมาะกับหน้างาน มีปัญหาอะไรบ้าง?

1. เลือก Range ต่ำเกินไป

ตัวอย่างเช่น ระบบมีแรงดันใช้งานประมาณ 8 bar แต่เลือก Pressure Gauge เพียง 0–6 bar

เมื่อแรงดันจริงสูงกว่าช่วงที่เครื่องมือรองรับ อาจเกิดปัญหา เช่น

ดังนั้น ไม่ควรเลือก Pressure Range ต่ำกว่าค่าแรงดันสูงสุดที่ระบบสามารถเกิดขึ้นได้

2. เลือก Range สูงเกินไป

ในทางกลับกัน หากระบบทำงานอยู่ประมาณ 2 bar แต่เลือก Pressure Gauge 0–100 bar

แม้ว่าแรงดัน 2 bar จะอยู่ในช่วงที่เกจวัดได้ แต่ค่าที่อ่านจะอยู่บริเวณช่วงต้นของสเกล ทำให้

ดังนั้น Range ที่สูงมากไม่ได้หมายความว่าเหมาะสมกว่าเสมอไป

3. เลือก Range ไม่สัมพันธ์กับ Pressure ที่ใช้งานจริง

สิ่งสำคัญคือควรรู้ค่า

Minimum Pressure / Normal Pressure / Maximum Pressure

ก่อนเลือก Pressure Range

ตัวอย่าง:

ระบบมี

การเลือก Gauge ต้องพิจารณาให้ช่วงวัดครอบคลุมแรงดันที่ระบบใช้งานจริง รวมถึงเผื่อสภาวะที่อาจเกิดขึ้นในระบบตามข้อกำหนดของเครื่องมือและผู้ผลิต

4. ไม่ได้พิจารณา Pressure Spike

บางระบบไม่ได้มีแรงดันคงที่ตลอดเวลา

ในขณะเปิด–ปิด Valve หรือเริ่มและหยุด Pump อาจเกิดแรงดันเปลี่ยนแปลงอย่างรวดเร็ว หรือเกิด Pressure Spike

หากเลือก Pressure Gauge โดยดูเฉพาะค่า Normal Pressure อาจทำให้เลือก Range ไม่เหมาะกับสภาวะจริง

ตัวอย่างเช่น

Normal Pressure = 6 bar
แต่ระบบมีช่วงแรงดันกระชากสูงกว่านั้น

จึงควรพิจารณา Maximum Pressure และ Pressure Spike ร่วมด้วย

แล้วควรเลือก Pressure Range เท่าไร?

หลักสำคัญคือ เลือก Range ให้ครอบคลุมแรงดันใช้งานจริง และเหมาะกับความละเอียดที่ต้องการอ่าน

ตัวอย่างแนวทางเบื้องต้น:

Pressure ใช้งานโดยประมาณ แนวทางพิจารณา
1 bar Gauge Range ต่ำที่เหมาะสมกับงาน
2 bar เลือก Range ที่อ่านค่า 2 bar ได้ชัดเจน
4 bar พิจารณา Range ที่ครอบคลุม 4 bar และสภาวะสูงสุด
6 bar พิจารณา Range ที่เหมาะกับ Normal/Maximum Pressure
8 bar ไม่ควรเลือก Range ต่ำกว่าแรงดันสูงสุดของระบบ
10 bar ตรวจสอบ Maximum Pressure และ Pressure Spike
มากกว่า 10 bar ต้องพิจารณา Pressure Rating และข้อกำหนดของระบบเพิ่มเติม

หมายเหตุ: ค่าที่เหมาะสมจริงต้องดูสเปกของ Pressure Gauge รุ่นนั้น มาตรฐานที่เกี่ยวข้อง และเงื่อนไขหน้างาน ไม่ควรใช้ตารางนี้เป็นเกณฑ์ตายตัวสำหรับทุกระบบ

วิธีเลือก Pressure Range ให้เหมาะกับหน้างาน

ก่อนสั่งซื้อ Pressure Gauge แนะนำให้เช็กข้อมูลอย่างน้อย 7 ข้อ

1. Normal Pressure

แรงดันที่ระบบทำงานเป็นปกติเท่าไร?

2. Maximum Pressure

แรงดันสูงสุดของระบบอยู่ที่เท่าไร?

3. Minimum Pressure

ต้องการอ่านค่าแรงดันต่ำสุดประมาณเท่าไร?

4. Pressure Spike

ระบบมีแรงดันกระชากหรือแรงดันเพิ่มขึ้นอย่างรวดเร็วหรือไม่?

5. ชนิดของของไหล

เช่น

ข้อมูลนี้มีผลต่อการเลือกวัสดุและประเภทของ Pressure Gauge

6. Temperature

อุณหภูมิของระบบสูงหรือไม่?

หากเป็นงานอุณหภูมิสูง อาจต้องพิจารณาอุปกรณ์และอุปกรณ์เสริมที่เหมาะสม เช่น Siphon, Cooling Element หรือ Diaphragm Seal ตามลักษณะงาน

7. สภาพแวดล้อมหน้างาน

เช่น

Pressure Range กับ Pressure Gauge ต่างกันอย่างไร?

Pressure Range คือช่วงแรงดันที่เครื่องมือสามารถแสดงหรือวัดได้

ส่วน Pressure Gauge คืออุปกรณ์ที่ใช้สำหรับวัดและแสดงค่าแรงดัน

ตัวอย่าง:

Pressure Gauge 0–10 bar

ดังนั้นตอนเลือกซื้อ Pressure Gauge จึงต้องเลือก ช่วง Pressure Range ให้เหมาะกับระบบด้วย

เลือก Pressure Range อย่างเดียว ยังไม่พอ

แม้จะเลือก Range ถูกต้อง แต่การเลือก Pressure Gauge สำหรับงานอุตสาหกรรมยังมีปัจจัยอื่นที่ต้องดูร่วมกัน เช่น

ดังนั้นการเลือก Pressure Gauge ควรดู ทั้ง Range + สภาพหน้างาน ไม่ใช่เลือกจากตัวเลข Pressure เพียงอย่างเดียว

ตัวอย่างการเลือก Pressure Range

กรณีที่ 1: ระบบน้ำ

ระบบมีแรงดันปกติประมาณ 4 bar และมีแรงดันสูงสุดตามการออกแบบที่สูงกว่านั้น

ไม่ควรเลือก Gauge เพียงจากค่า 4 bar แต่ควรพิจารณา Maximum Pressure และสภาวะผิดปกติที่อาจเกิดขึ้น ก่อนเลือก Range

กรณีที่ 2: ระบบลม

Normal Pressure = 7 bar

หากเลือก Gauge 0–100 bar แม้จะสามารถวัดได้ แต่ค่าประมาณ 7 bar จะอยู่ช่วงต้นของสเกลมากเกินไป ทำให้การอ่านค่าเปลี่ยนแปลงเล็ก ๆ ทำได้ไม่สะดวก

จึงควรเลือก Range ที่เหมาะกับแรงดันใช้งานจริงและข้อกำหนดของ Gauge รุ่นนั้น

กรณีที่ 3: ระบบมีแรงดันกระชาก

หาก Normal Pressure ไม่สูงมาก แต่ Pump หรือ Valve ทำให้เกิดแรงดันกระชากบ่อยครั้ง อาจต้องพิจารณาอุปกรณ์ที่เหมาะกับ Pulsation หรือ Pressure Spike เช่น Snubber หรืออุปกรณ์ป้องกันที่เหมาะสมตามลักษณะระบบ

สรุป: Pressure Range ต้องเลือกให้เหมาะกับหน้างาน

การเลือก Pressure Range ไม่ควรคิดง่าย ๆ ว่า “เอา Range สูงไว้ก่อน” หรือ “เลือกตามแรงดันปกติอย่างเดียว”

ควรพิจารณา

Normal Pressure + Minimum Pressure + Maximum Pressure + Pressure Spike + Temperature + Fluid + สภาพหน้างาน

เพื่อให้ Pressure Gauge สามารถทำงานได้เหมาะสมและอ่านค่าได้ชัดเจน

หากไม่แน่ใจว่าควรเลือก Pressure Gauge 0–6, 0–10, 0–16, 0–25 bar หรือ Range อื่น สามารถส่งข้อมูลหน้างานมาให้ทีมงานช่วยตรวจสอบเบื้องต้นได้
