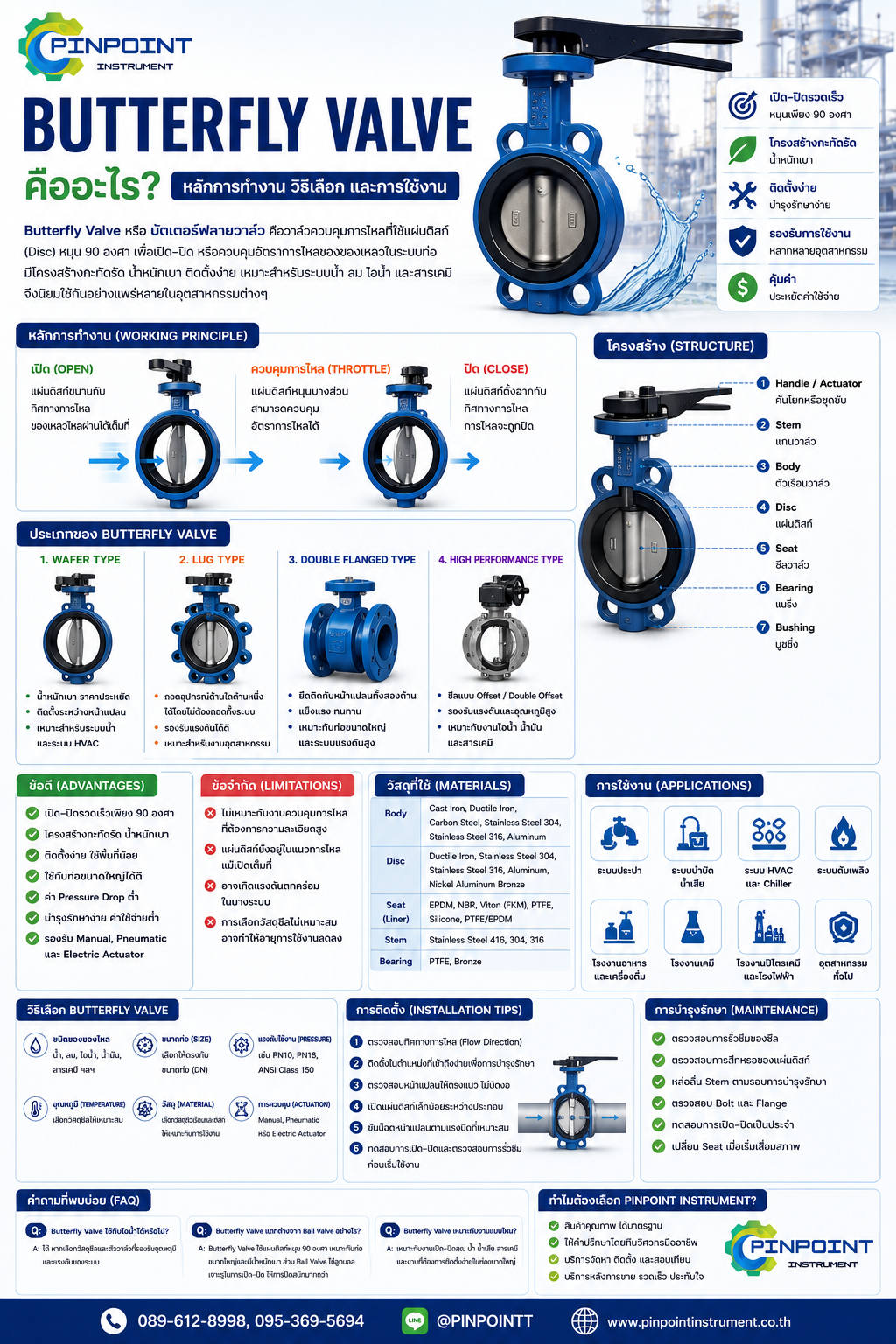

Butterfly Valve คืออะไร? หลักการทำงาน วิธีเลือก และการใช้งานในอุตสาหกรรม
Butterfly Valve หรือ บัตเตอร์ฟลายวาล์ว เป็นวาล์วควบคุมการไหล (Quarter-Turn Valve) ที่ใช้แผ่นดิสก์ (Disc) หมุนประมาณ 90 องศา เพื่อเปิดหรือปิดการไหลของของเหลวภายในระบบท่อ โดยมีจุดเด่นคือโครงสร้างกะทัดรัด น้ำหนักเบา และสามารถเปิด-ปิดได้อย่างรวดเร็ว
นอกจากนี้ Butterfly Valve ยังได้รับความนิยมในระบบประปา ระบบชิลเลอร์ ระบบ HVAC ระบบดับเพลิง โรงงานอาหาร โรงงานเคมี และโรงงานอุตสาหกรรม เนื่องจากติดตั้งง่าย มีค่าใช้จ่ายในการบำรุงรักษาต่ำ และรองรับท่อขนาดใหญ่ได้เป็นอย่างดี
ด้วยเหตุนี้ Butterfly Valve จึงเป็นหนึ่งในวาล์วที่ถูกเลือกใช้อย่างแพร่หลายสำหรับงานควบคุมการไหลในระบบอุตสาหกรรม
หลักการทำงานของ Butterfly Valve
Butterfly Valve ทำงานโดยอาศัยแผ่นดิสก์ (Disc) ที่ติดตั้งอยู่ตรงกลางตัววาล์ว เมื่อหมุนก้านวาล์ว (Stem) ประมาณ 90 องศา แผ่นดิสก์จะหมุนตามและเปลี่ยนตำแหน่งเพื่อควบคุมการไหลของของเหลว
- เมื่อแผ่นดิสก์ขนานกับแนวท่อ ของเหลวจะไหลผ่านได้เต็มที่
- เมื่อแผ่นดิสก์ตั้งฉากกับแนวท่อ การไหลจะถูกปิด
- หากหมุนเพียงบางส่วน จะสามารถควบคุมอัตราการไหลได้ในระดับหนึ่ง
ดังนั้น Butterfly Valve จึงเหมาะสำหรับทั้งงานเปิด-ปิดและงานควบคุมการไหลที่ไม่ต้องการความละเอียดสูงมาก
โครงสร้างของ Butterfly Valve
Butterfly Valve โดยทั่วไปประกอบด้วย
- Valve Body (ตัวเรือนวาล์ว)
- Disc (แผ่นดิสก์)
- Stem (แกนวาล์ว)
- Seat (ซีลวาล์ว)
- Actuator หรือ Handle
- Bearing และ Bushing
การเลือกวัสดุของแต่ละชิ้นส่วนมีผลต่ออายุการใช้งาน ความสามารถในการทนแรงดัน และความต้านทานการกัดกร่อน
ประเภทของ Butterfly Valve
Butterfly Valve มีหลายรูปแบบตามลักษณะการติดตั้งและการใช้งาน ได้แก่
Wafer Butterfly Valve
- น้ำหนักเบา
- ราคาประหยัด
- ติดตั้งระหว่างหน้าแปลน
เหมาะสำหรับระบบน้ำและระบบ HVAC
Lug Butterfly Valve
- ถอดอุปกรณ์ด้านใดด้านหนึ่งได้โดยไม่ต้องถอดทั้งระบบ
- รองรับแรงดันได้ดี
เหมาะสำหรับโรงงานอุตสาหกรรม
Double Flanged Butterfly Valve
- ยึดติดกับหน้าแปลนทั้งสองด้าน
- มีความแข็งแรงสูง
เหมาะกับท่อขนาดใหญ่และระบบแรงดันสูง
High Performance Butterfly Valve
- ซีลแบบ Offset
- รองรับแรงดันและอุณหภูมิสูง
เหมาะกับงานไอน้ำ น้ำมัน และสารเคมี
ข้อดีของ Butterfly Valve
Butterfly Valve มีข้อดีหลายประการ ได้แก่
- เปิด-ปิดรวดเร็วด้วยการหมุนเพียง 90 องศา
- โครงสร้างกะทัดรัด น้ำหนักเบา
- ติดตั้งง่าย
- ใช้งานกับท่อขนาดใหญ่ได้ดี
- ค่า Pressure Drop ต่ำ
- บำรุงรักษาง่าย
- ราคาคุ้มค่าเมื่อเทียบกับวาล์วประเภทอื่น
- รองรับ Manual, Pneumatic และ Electric Actuator
ข้อจำกัดของ Butterfly Valve
แม้ Butterfly Valve จะมีข้อดีหลายด้าน แต่ก็มีข้อจำกัดบางประการ เช่น
- ไม่เหมาะกับงานที่ต้องการควบคุมการไหลอย่างละเอียด
- แผ่นดิสก์ยังอยู่ในแนวการไหลแม้เปิดเต็มที่
- อาจเกิดแรงดันตกคร่อมในบางระบบ
- การเลือกวัสดุซีลไม่เหมาะสมอาจทำให้อายุการใช้งานลดลง
ดังนั้น ควรเลือกชนิดของ Butterfly Valve ให้เหมาะกับสภาพการใช้งาน
วิธีเลือก Butterfly Valve
ก่อนเลือก Butterfly Valve ควรพิจารณาปัจจัยสำคัญดังต่อไปนี้
ชนิดของของไหล
- น้ำสะอาด
- น้ำเสีย
- ลม
- ไอน้ำ
- น้ำมัน
- สารเคมี
ขนาดท่อ
เลือกให้ตรงกับขนาดท่อ เช่น
- DN50
- DN100
- DN200
- DN300
แรงดันใช้งาน
ควรเลือก Pressure Rating ให้เหมาะกับระบบ เช่น
- PN10
- PN16
- ANSI Class 150
อุณหภูมิ
เลือกวัสดุ Seat ให้เหมาะสม เช่น
- EPDM
- NBR
- PTFE
- Viton
วัสดุตัววาล์ว
- Cast Iron
- Ductile Iron
- Stainless Steel 304
- Stainless Steel 316
- Carbon Steel
การติดตั้ง Butterfly Valve
เพื่อให้ Butterfly Valve ทำงานได้อย่างมีประสิทธิภาพ ควรปฏิบัติตามแนวทางดังนี้
- ตรวจสอบทิศทางการไหลก่อนติดตั้ง
- ติดตั้งให้แผ่นดิสก์เปิดเล็กน้อยระหว่างประกอบ
- ตรวจสอบหน้าแปลนให้ตรงแนว
- ขันน็อตตามแรงบิดที่เหมาะสม
- ทดสอบการเปิด-ปิดก่อนเริ่มใช้งาน
นอกจากนี้ ควรหลีกเลี่ยงการติดตั้งในตำแหน่งที่อาจเกิดแรงกระแทกจาก Water Hammer หากระบบมีการเปลี่ยนแปลงแรงดันอย่างรวดเร็ว
การใช้งาน Butterfly Valve ในอุตสาหกรรม
Butterfly Valve นิยมใช้ในหลายอุตสาหกรรม เช่น
- ระบบประปา
- ระบบบำบัดน้ำเสีย
- ระบบ HVAC
- ระบบ Chiller
- ระบบ Fire Protection
- โรงงานอาหารและเครื่องดื่ม
- โรงงานเคมี
- โรงงานปิโตรเคมี
- โรงไฟฟ้า
- อุตสาหกรรมกระดาษ
การบำรุงรักษา Butterfly Valve
เพื่อยืดอายุการใช้งานของ Butterfly Valve ควร
- ตรวจสอบการรั่วซึมของซีล
- ตรวจสอบการสึกหรอของ Disc
- หล่อลื่น Stem ตามรอบการบำรุงรักษา
- ตรวจสอบ Bolt และ Flange
- ทดสอบการเปิด-ปิดเป็นประจำ
- เปลี่ยน Seat เมื่อเริ่มเสื่อมสภาพ
การบำรุงรักษาเชิงป้องกันจะช่วยลด Downtime และยืดอายุการใช้งานของวาล์ว
ทำไมต้องเลือก Butterfly Valve จาก PINPOINT Instrument
PINPOINT Instrument จำหน่าย Butterfly Valve คุณภาพสูง พร้อมให้คำแนะนำในการเลือกวาล์วให้เหมาะกับชนิดของของไหล แรงดัน อุณหภูมิ และลักษณะการใช้งานจริง
ทีมงานของเราสามารถช่วยเลือกวัสดุ ตัวเรือน ซีล และระบบขับเคลื่อน (Manual, Pneumatic หรือ Electric Actuator) เพื่อให้เหมาะกับหน้างาน พร้อมทั้งให้คำแนะนำด้านการติดตั้งและการบำรุงรักษา เพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพและคุ้มค่าต่อการลงทุน
คำถามที่พบบ่อยเกี่ยวกับ Butterfly Valve
Butterfly Valve ใช้กับน้ำได้หรือไม่?
ได้ เหมาะสำหรับระบบน้ำประปา ระบบชิลเลอร์ ระบบหล่อเย็น และระบบบำบัดน้ำเสีย
Butterfly Valve ใช้กับไอน้ำได้หรือไม่?
ได้ หากเลือกวัสดุ Seat และ Body ที่รองรับอุณหภูมิและแรงดันของระบบ เช่น PTFE หรือ Metal Seat
Butterfly Valve แตกต่างจาก Ball Valve อย่างไร?
Butterfly Valve ใช้แผ่นดิสก์หมุนเพื่อควบคุมการไหล เหมาะกับท่อขนาดใหญ่และมีน้ำหนักเบา ส่วน Ball Valve ใช้ลูกบอลเจาะรูในการเปิด-ปิด ให้การซีลที่แน่นกว่าและเหมาะกับงานที่ต้องการการปิดสนิท
