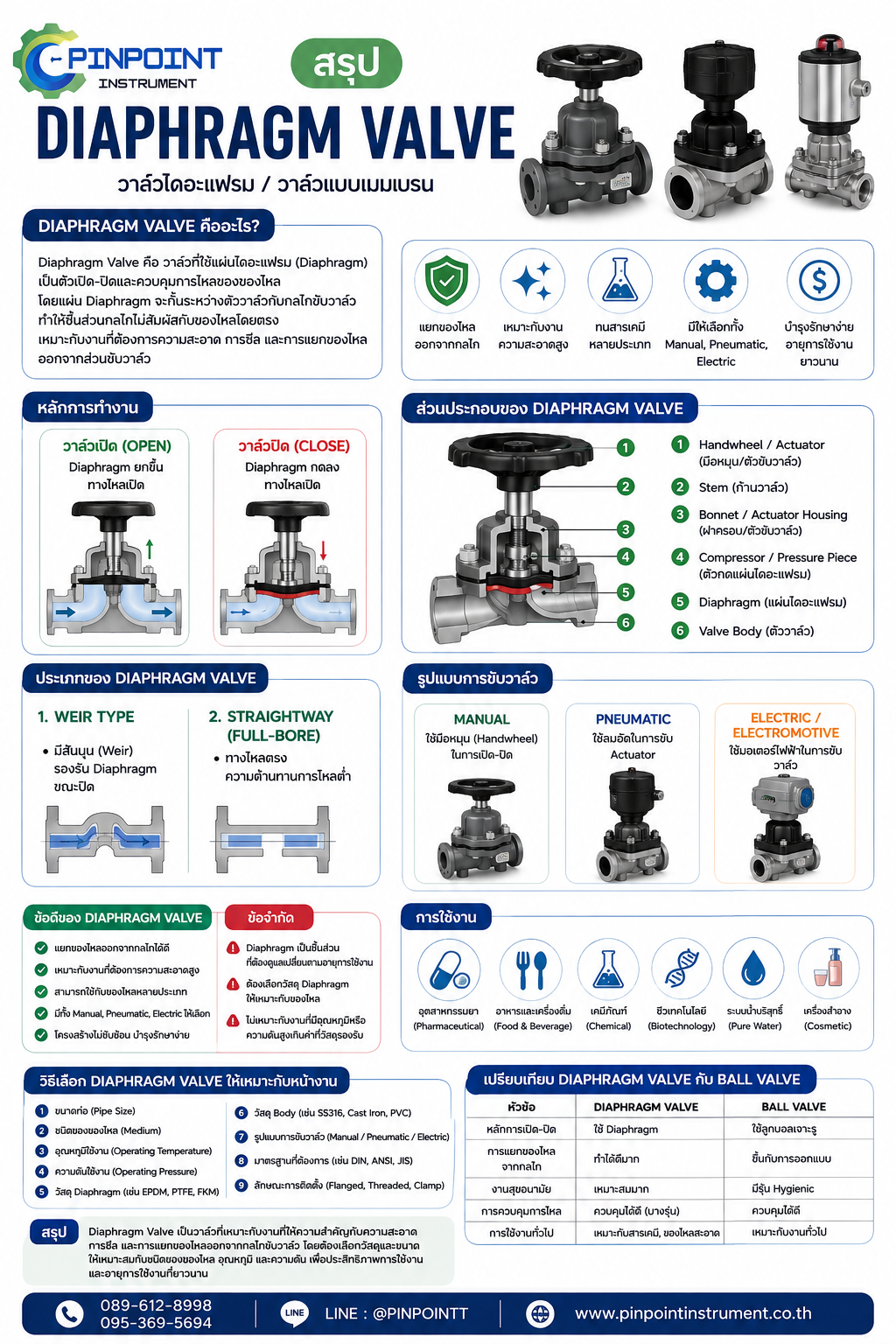

Diaphragm Valve หรือ วาล์วไดอะแฟรม / วาล์วแบบเมมเบรน เป็นวาล์วที่ใช้แผ่นไดอะแฟรมเป็นชิ้นส่วนสำคัญในการเปิด–ปิดและควบคุมการไหลของของไหล โดยแผ่น Diaphragm จะทำหน้าที่กั้นระหว่างตัววาล์วกับกลไกขับวาล์ว ทำให้ชิ้นส่วนกลไกส่วนใหญ่ไม่สัมผัสกับของไหลโดยตรง

ด้วยลักษณะการออกแบบดังกล่าว Diaphragm Valve จึงเหมาะกับงานที่ต้องการความสะอาด ความสามารถในการซีล และการแยกของไหลออกจากส่วนขับวาล์ว โดยเฉพาะงานในอุตสาหกรรมอาหาร เครื่องดื่ม ยา ชีวเภสัชกรรม และกระบวนการที่ใช้สารเคมีบางประเภท

---

Diaphragm Valve คืออะไร?

Diaphragm Valve คือ วาล์วที่ใช้แผ่นไดอะแฟรม (Diaphragm) เป็นตัวเปิด–ปิดทางไหล

เมื่อหมุน Handwheel หรือสั่งงาน Actuator แรงที่เกิดขึ้นจะถูกส่งไปยัง Diaphragm ทำให้แผ่นไดอะแฟรมเคลื่อนที่ขึ้นหรือลง

• Diaphragm ยกขึ้น → ทางไหลเปิด
• Diaphragm กดลง → ทางไหลปิด
• Diaphragm อยู่ในตำแหน่งกึ่งกลาง → สามารถใช้ควบคุมการไหลได้ในบางรูปแบบและตามข้อกำหนดของรุ่น

จุดเด่นที่สำคัญคือ Diaphragm สามารถแยกส่วนของไหลออกจาก Actuator และกลไกภายในวาล์วได้ จึงช่วยลดโอกาสที่ชิ้นส่วนกลไกจะสัมผัสกับของไหลโดยตรง

---

หลักการทำงานของ Diaphragm Valve

หลักการทำงานสามารถสรุปง่าย ๆ ได้ดังนี้

Actuator / Handwheel → กดหรือยก Diaphragm → เปิด/ปิดทางไหล → ควบคุมของไหล

เมื่อวาล์วอยู่ในตำแหน่งเปิด ของไหลสามารถไหลผ่านตัว Valve Body ได้ และเมื่อสั่งปิด Diaphragm จะกดลงบนบริเวณ Seat หรือ Weir เพื่อหยุดการไหล

ระบบอาจใช้การขับวาล์วหลายรูปแบบ เช่น

1. Manual Diaphragm Valve

ใช้ Handwheel ในการเปิด–ปิดวาล์ว เหมาะกับระบบที่ต้องการควบคุมด้วยผู้ปฏิบัติงาน

2. Pneumatic Diaphragm Valve

ใช้ลมอัดในการขับ Actuator เหมาะกับระบบอัตโนมัติในโรงงานและกระบวนการผลิตที่ต้องการสั่งงานจากระบบควบคุม

3. Electric / Electromotive Diaphragm Valve

ใช้มอเตอร์หรือระบบไฟฟ้าในการขับวาล์ว เหมาะกับระบบอัตโนมัติที่ไม่ต้องการใช้ลมอัด โดยผู้ผลิตบางรายมีระบบ Electromotive เป็นทางเลือกสำหรับระบบอัตโนมัติ

---

ส่วนประกอบของ Diaphragm Valve

โดยทั่วไป Diaphragm Valve จะประกอบด้วยชิ้นส่วนหลัก ได้แก่

1. Valve Body

เป็นตัวเรือนของวาล์วและเป็นส่วนที่ของไหลไหลผ่าน วัสดุของ Body ต้องเลือกให้เหมาะกับของไหล ความดัน และอุณหภูมิ

2. Diaphragm

เป็นชิ้นส่วนสำคัญที่สุดของวาล์ว ทำหน้าที่เป็นทั้งตัวซีลและตัวเปิด–ปิดทางไหล

วัสดุของ Diaphragm มีหลายประเภท โดยต้องเลือกให้เหมาะกับของไหลและอุณหภูมิ ตัวอย่างวัสดุที่พบได้ ได้แก่ EPDM และ PTFE รวมถึงวัสดุผสมหรือวัสดุเฉพาะทางอื่น ๆ ตามการออกแบบของผู้ผลิต

3. Compressor / Pressure Piece

เป็นชิ้นส่วนที่ส่งแรงไปยัง Diaphragm เพื่อให้เกิดการเปิดหรือปิด

4. Stem

ทำหน้าที่ส่งแรงหรือการเคลื่อนที่จาก Handwheel หรือ Actuator ไปยังส่วนที่ควบคุม Diaphragm

5. Bonnet / Actuator

เป็นส่วนที่อยู่ด้านบนของวาล์ว ทำหน้าที่รองรับกลไกการขับ Diaphragm

---

Diaphragm Valve มีกี่ประเภท?

โดยทั่วไปสามารถพบการออกแบบหลัก ๆ ได้ 2 รูปแบบ คือ

1. Weir Type Diaphragm Valve

เป็นรูปแบบที่มีส่วนโค้งหรือ Weir อยู่ภายใน Valve Body เพื่อรองรับ Diaphragm ขณะปิด

รูปแบบนี้พบได้มากในงานที่ต้องการการซีลที่ดีและงานกระบวนการที่ต้องคำนึงถึงสุขอนามัย

2. Straightway / Full-Bore Diaphragm Valve

เป็นรูปแบบที่ทางไหลค่อนข้างตรง ช่วยให้เหมาะกับงานที่ต้องการทางไหลที่มีความต้านทานต่ำกว่าแบบ Weir ในบางการออกแบบ

ผู้ผลิต GEMÜ ระบุว่าการออกแบบ Diaphragm Valve มีทั้ง full-bore type และ weir type โดยแต่ละรูปแบบเหมาะกับลักษณะการใช้งานที่แตกต่างกัน

---

ข้อดีของ Diaphragm Valve

✅ 1. แยกของไหลออกจากกลไกวาล์ว

Diaphragm ทำหน้าที่เป็นตัวกั้นระหว่างของไหลกับส่วนขับวาล์ว จึงช่วยลดการสัมผัสของของไหลกับชิ้นส่วนกลไก

✅ 2. เหมาะกับงานที่ต้องการความสะอาด

ด้วยโครงสร้างที่สามารถออกแบบให้มีพื้นที่สะสมของไหลต่ำ จึงเหมาะกับกระบวนการที่ต้องการความสะอาดและการทำความสะอาดระบบ เช่น งาน Pharmaceutical และ Food & Beverage

✅ 3. เหมาะกับของไหลหลายประเภท

สามารถออกแบบให้ใช้งานกับของไหลที่มีคุณสมบัติแตกต่างกัน โดยต้องเลือกวัสดุ Body และ Diaphragm ให้เหมาะสม

✅ 4. มีทั้ง Manual และ Automatic

สามารถเลือกได้ทั้งแบบ Handwheel, Pneumatic และระบบขับเคลื่อนด้วยไฟฟ้า ขึ้นอยู่กับความต้องการของระบบ

---

ข้อจำกัดของ Diaphragm Valve

แม้จะมีข้อดีหลายด้าน แต่การเลือกใช้ Diaphragm Valve ต้องพิจารณาข้อจำกัดด้วย

⚠️ Diaphragm เป็นชิ้นส่วนที่ต้องดูแล

เนื่องจาก Diaphragm มีการเคลื่อนที่และรับแรงซ้ำ ๆ อายุการใช้งานจึงขึ้นอยู่กับความถี่ในการเปิด–ปิด ความดัน อุณหภูมิ คุณสมบัติของของไหล และความเร็วการไหล

⚠️ ต้องเลือกวัสดุให้เหมาะกับของไหล

ไม่ควรเลือก Diaphragm จากขนาดวาล์วเพียงอย่างเดียว แต่ต้องพิจารณาความเข้ากันได้ทางเคมีด้วย

ตัวอย่างเช่น EPDM เหมาะกับงานบางประเภท เช่น น้ำหรือไอน้ำ ขณะที่ PTFE มีความทนทานต่อสารเคมีที่สูงกว่าในหลายการใช้งาน แต่ต้องตรวจสอบ Compatibility กับของไหลจริงก่อนเลือกใช้งาน

---

Diaphragm Valve ใช้กับงานอะไร?

Diaphragm Valve สามารถพบได้ในอุตสาหกรรมหลายประเภท โดยเฉพาะกระบวนการที่ต้องการการควบคุมของไหลและการแยกส่วนขับวาล์วออกจากตัวกลาง

🏭 อุตสาหกรรมยา

ใช้ในระบบผลิตและลำเลียงของเหลวที่ต้องการมาตรฐานด้านสุขอนามัยสูง เช่น ระบบน้ำบริสุทธิ์และกระบวนการผลิตยา

🧪 อุตสาหกรรมเคมี

เหมาะกับกระบวนการที่ต้องจัดการกับสารเคมี โดยต้องเลือกวัสดุ Diaphragm และ Body ให้สามารถใช้งานร่วมกับสารนั้นได้

🥛 อุตสาหกรรมอาหารและเครื่องดื่ม

ใช้ในระบบ Process ที่ต้องการความสะอาดและสามารถทำความสะอาดระบบได้อย่างเหมาะสม

🧬 Biotechnology

ใช้ในระบบกระบวนการผลิตที่ต้องการความสะอาดและการควบคุมกระบวนการอย่างเหมาะสม

💧 ระบบน้ำบริสุทธิ์

สามารถใช้ในระบบ Purified Water และระบบที่ต้องการควบคุมของไหลภายใต้เงื่อนไขด้านสุขอนามัย

💄 อุตสาหกรรมเครื่องสำอาง

ใช้ในกระบวนการผลิตผลิตภัณฑ์ที่ต้องการการควบคุมการปนเปื้อนและความสะอาดของระบบ

---

วิธีเลือก Diaphragm Valve ให้เหมาะกับหน้างาน

ก่อนสั่งซื้อ Diaphragm Valve ควรเตรียมข้อมูลสำคัญดังนี้

1. ขนาดท่อ (Pipe Size)

เช่น

• DN15
• DN25
• DN50
• DN100

หรือระบุเป็นนิ้ว เช่น 1″, 2″, 4″

2. ชนิดของของไหล (Medium)

ต้องทราบว่าใช้กับอะไร เช่น

• น้ำ
• อากาศ
• ไอน้ำ
• สารเคมี
• ของเหลวในกระบวนการผลิต
• ของเหลวที่มีความสะอาดสูง

3. อุณหภูมิใช้งาน

ควรระบุ Operating Temperature เพื่อเลือกวัสดุ Diaphragm ให้เหมาะสม

4. ความดันใช้งาน

ต้องตรวจสอบ

Operating Pressure / Maximum Pressure

ให้เหมาะสมกับ Valve ที่เลือก

5. วัสดุ Diaphragm

ตัวอย่างเช่น

• EPDM
• PTFE
• FKM/FPM
• วัสดุเฉพาะตามผู้ผลิต

การเลือกควรอ้างอิงความเข้ากันได้กับของไหลและอุณหภูมิ ไม่ควรเลือกจากชื่อวัสดุเพียงอย่างเดียว

6. วัสดุ Valve Body

ตัวอย่างเช่น

• Stainless Steel
• Cast Iron
• Ductile Iron
• Plastic

ขึ้นอยู่กับประเภทของวาล์วและการใช้งาน

7. รูปแบบการขับวาล์ว

เลือกตามระบบ เช่น

Manual → Pneumatic → Electric

---

Diaphragm Valve ต่างจาก Ball Valve อย่างไร?

สรุป: ไม่มีวาล์วประเภทใดที่ดีที่สุดสำหรับทุกหน้างาน การเลือกควรพิจารณาจากของไหล ความดัน อุณหภูมิ ความสะอาด ความถี่ในการเปิด–ปิด และข้อกำหนดของกระบวนการ

---

วิธีดูแล Diaphragm Valve

เพื่อช่วยยืดอายุการใช้งาน ควรตรวจสอบวาล์วตามรอบบำรุงรักษา โดยเฉพาะ Diaphragm ซึ่งเป็นชิ้นส่วนที่รับแรงจากการเปิด–ปิดซ้ำ ๆ

ควรตรวจสอบ

• การรั่วซึม
• สภาพ Diaphragm
• การทำงานของ Handwheel หรือ Actuator
• ความผิดปกติของแรงดัน
• ความถี่ในการเปิด–ปิด
• อุณหภูมิและความดันขณะใช้งาน

อายุการใช้งานของ Diaphragm ไม่สามารถกำหนดเป็นตัวเลขเดียวสำหรับทุกหน้างานได้ เพราะขึ้นอยู่กับสภาพการใช้งานจริง เช่น Pressure, Temperature, Medium, Switching Frequency และ Flow Velocity

---

สรุป Diaphragm Valve

Diaphragm Valve คือวาล์วที่ใช้แผ่นไดอะแฟรมในการเปิด–ปิดหรือควบคุมการไหล โดยจุดเด่นสำคัญคือสามารถแยกของไหลออกจากส่วนกลไกและ Actuator ได้

จึงเหมาะกับงานที่ให้ความสำคัญกับ ความสะอาด การซีล การควบคุมกระบวนการ และการป้องกันการปนเปื้อน โดยเฉพาะอุตสาหกรรมอาหาร เครื่องดื่ม ยา Biotechnology และกระบวนการที่มีข้อกำหนดด้านสุขอนามัย

อย่างไรก็ตาม การเลือก Diaphragm Valve ที่เหมาะสมควรพิจารณา ขนาดท่อ ชนิดของของไหล ความดัน อุณหภูมิ วัสดุ Diaphragm วัสดุ Body และรูปแบบการขับวาล์ว เพื่อให้เหมาะกับสภาพการใช้งานจริง

---
