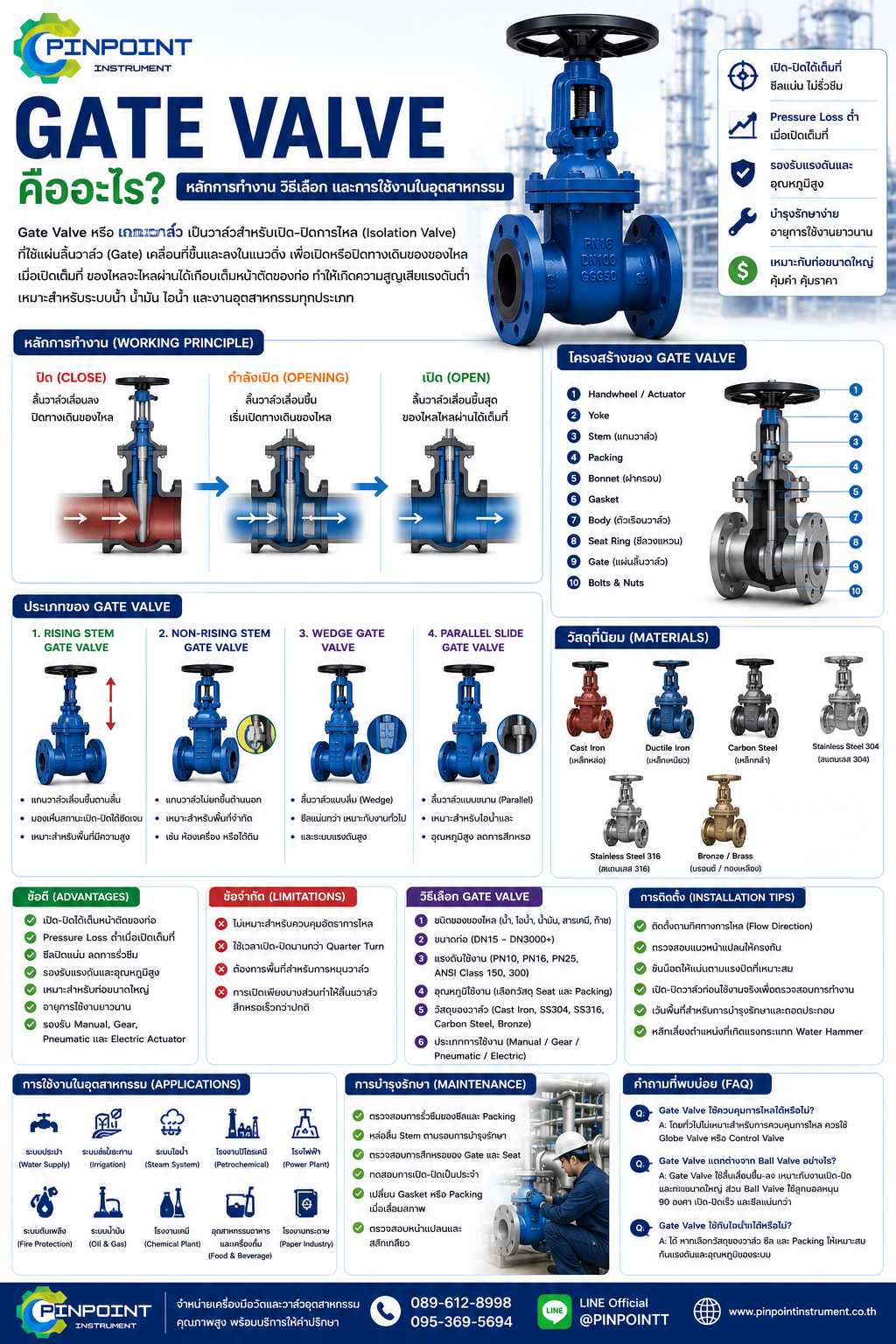

Gate Valve คืออะไร? หลักการทำงาน วิธีเลือก และการใช้งานในอุตสาหกรรม
Gate Valve หรือ เกทวาล์ว เป็นวาล์วสำหรับเปิด–ปิดการไหล (Isolation Valve) ที่ใช้แผ่นลิ้นวาล์ว (Gate) เคลื่อนที่ขึ้นและลงในแนวดิ่งเพื่อเปิดหรือปิดทางเดินของของไหล เมื่อเปิดเต็มที่ ของไหลจะไหลผ่านได้เกือบเต็มหน้าตัดของท่อ ทำให้เกิดความสูญเสียแรงดัน (Pressure Loss) ต่ำ
นอกจากนี้ Gate Valve ยังเหมาะสำหรับงานที่ต้องการเปิดหรือปิดวาล์วเต็มรูปแบบ ไม่เหมาะกับการควบคุมอัตราการไหลแบบต่อเนื่อง เพราะการเปิดวาล์วเพียงบางส่วนอาจทำให้เกิดการสึกหรอของลิ้นวาล์วและซีลได้
ด้วยเหตุนี้ Gate Valve จึงได้รับความนิยมในระบบประปา โรงงานอุตสาหกรรม ระบบส่งน้ำ ระบบไอน้ำ ระบบน้ำมัน และระบบปิโตรเคมี
หลักการทำงานของ Gate Valve
Gate Valve ทำงานโดยหมุน Handwheel หรือใช้ Actuator เพื่อให้แกนวาล์ว (Stem) เคลื่อนแผ่นลิ้นวาล์วขึ้นหรือลง
เมื่อหมุนวาล์วเปิด ลิ้นวาล์วจะยกขึ้นจนพ้นแนวการไหล ทำให้ของเหลวไหลผ่านได้เต็มพื้นที่ของท่อ
ในทางกลับกัน เมื่อหมุนวาล์วปิด ลิ้นวาล์วจะเลื่อนลงมาปิดทางเดินของของไหลอย่างสมบูรณ์ ส่งผลให้สามารถหยุดการไหลได้อย่างมีประสิทธิภาพ
ดังนั้น Gate Valve จึงเหมาะสำหรับงานเปิด–ปิดมากกว่างานควบคุมอัตราการไหล
โครงสร้างของ Gate Valve
Gate Valve โดยทั่วไปประกอบด้วย
- Valve Body
- Bonnet
- Gate (Disc)
- Stem
- Seat Ring
- Packing
- Gasket
- Handwheel หรือ Actuator
- Yoke
- Bolts & Nuts
วัสดุของแต่ละชิ้นส่วนสามารถเลือกได้ตามชนิดของของไหล แรงดัน และอุณหภูมิการใช้งาน
ประเภทของ Gate Valve
Rising Stem Gate Valve
วาล์วชนิดนี้แกนวาล์วจะเลื่อนขึ้นลงตามตำแหน่งของลิ้นวาล์ว ทำให้สามารถมองเห็นสถานะการเปิดหรือปิดได้อย่างชัดเจน เหมาะสำหรับพื้นที่ที่มีความสูงเพียงพอ
Non-Rising Stem Gate Valve
แกนวาล์วไม่ยกขึ้นด้านนอกตัววาล์ว จึงเหมาะกับพื้นที่จำกัด เช่น ห้องเครื่องหรือระบบท่อใต้ดิน
Wedge Gate Valve
ใช้ลิ้นวาล์วแบบลิ่ม (Wedge) เพื่อเพิ่มประสิทธิภาพในการซีล เหมาะสำหรับระบบแรงดันสูงและงานทั่วไปในอุตสาหกรรม
Parallel Slide Gate Valve
ใช้ลิ้นวาล์วแบบขนาน เหมาะกับงานไอน้ำและระบบอุณหภูมิสูง เพราะช่วยลดแรงเสียดทานระหว่างลิ้นวาล์วกับซีล
ข้อดีของ Gate Valve
การเลือกใช้ Gate Valve มีข้อดีหลายประการ ได้แก่
- เปิด–ปิดได้เต็มหน้าตัดของท่อ
- Pressure Loss ต่ำเมื่อเปิดเต็มที่
- ซีลปิดแน่น ลดโอกาสการรั่วซึม
- รองรับแรงดันและอุณหภูมิสูง
- เหมาะสำหรับท่อขนาดใหญ่
- อายุการใช้งานยาวนาน
- รองรับ Manual, Gear, Pneumatic และ Electric Actuator
ข้อจำกัดของ Gate Valve
แม้ว่า Gate Valve จะเหมาะกับงานเปิด–ปิด แต่ก็มีข้อจำกัดที่ควรพิจารณา ได้แก่
- ไม่เหมาะสำหรับควบคุมอัตราการไหล
- ใช้เวลาเปิดและปิดนานกว่าวาล์วแบบ Quarter Turn
- ต้องการพื้นที่สำหรับการหมุน Handwheel
- การเปิดเพียงบางส่วนอาจทำให้ลิ้นวาล์วสึกหรอเร็วกว่าปกติ
ดังนั้นควรเลือก Gate Valve ให้เหมาะกับลักษณะการใช้งานเพื่อยืดอายุการใช้งานของอุปกรณ์
วิธีเลือก Gate Valve
ก่อนเลือก Gate Valve ควรพิจารณาปัจจัยสำคัญดังต่อไปนี้
1. ชนิดของของไหล
- น้ำสะอาด
- น้ำดิบ
- น้ำเสีย
- น้ำมัน
- ไอน้ำ
- ก๊าซ
- สารเคมี
2. ขนาดท่อ
เลือกให้ตรงกับ Pipe Size เช่น
- DN15
- DN25
- DN50
- DN100
- DN300
3. แรงดันใช้งาน
เลือก Pressure Rating ให้เหมาะกับระบบ เช่น
- PN10
- PN16
- PN25
- ANSI Class 150
- ANSI Class 300
4. อุณหภูมิ
เลือกวัสดุของ Seat และ Packing ให้เหมาะกับอุณหภูมิของของไหล
5. วัสดุของ Gate Valve
วัสดุที่นิยม ได้แก่
- Cast Iron
- Ductile Iron
- Carbon Steel
- Stainless Steel 304
- Stainless Steel 316
- Bronze
- Brass
การติดตั้ง Gate Valve
เพื่อให้ Gate Valve ทำงานได้อย่างมีประสิทธิภาพ ควรปฏิบัติตามคำแนะนำดังนี้
- ติดตั้งตามทิศทางการไหลที่ผู้ผลิตกำหนด
- ตรวจสอบแนวของหน้าแปลนให้ตรงกัน
- ขันน็อตตามแรงบิดที่เหมาะสม
- เปิดและปิดวาล์วก่อนเริ่มใช้งานจริงเพื่อตรวจสอบการทำงาน
- เว้นพื้นที่สำหรับการบำรุงรักษาและการถอดประกอบ
นอกจากนี้ ควรหลีกเลี่ยงการติดตั้งในตำแหน่งที่มีแรงสั่นสะเทือนสูงหรือเกิด Water Hammer บ่อยครั้ง
การใช้งาน Gate Valve ในอุตสาหกรรม
Gate Valve นิยมใช้ในหลายระบบ เช่น
- ระบบประปา
- ระบบส่งน้ำ
- ระบบชลประทาน
- ระบบดับเพลิง
- ระบบ Boiler
- ระบบ Steam
- ระบบน้ำมัน
- โรงงานเคมี
- โรงงานปิโตรเคมี
- โรงไฟฟ้า
- โรงงานกระดาษ
- โรงงานอาหารและเครื่องดื่ม
การบำรุงรักษา Gate Valve
เพื่อยืดอายุการใช้งานของ Gate Valve ควรดำเนินการดังนี้
- ตรวจสอบการรั่วซึมของซีลและ Packing
- หล่อลื่น Stem ตามรอบการบำรุงรักษา
- ตรวจสอบการสึกหรอของ Gate และ Seat
- ทดสอบการเปิด–ปิดเป็นประจำ
- เปลี่ยน Gasket หรือ Packing เมื่อเสื่อมสภาพ
- ตรวจสอบหน้าแปลนและสลักเกลียว
การบำรุงรักษาเชิงป้องกันจะช่วยลด Downtime และลดค่าใช้จ่ายในการซ่อมบำรุงในระยะยาว
ทำไมต้องเลือก Gate Valve จาก PINPOINT Instrument
PINPOINT Instrument จำหน่าย Gate Valve คุณภาพสูงสำหรับงานอุตสาหกรรม พร้อมให้คำแนะนำในการเลือกวาล์วให้เหมาะกับชนิดของของไหล แรงดัน อุณหภูมิ และสภาพการใช้งานจริง
ทีมงานของเราสามารถช่วยเลือกวัสดุ ขนาด และระบบขับเคลื่อน (Manual, Gear, Pneumatic หรือ Electric Actuator) รวมถึงให้คำปรึกษาด้านการติดตั้งและการบำรุงรักษา เพื่อให้ระบบของคุณทำงานได้อย่างมีประสิทธิภาพและคุ้มค่าต่อการลงทุน
คำถามที่พบบ่อยเกี่ยวกับ Gate Valve
Gate Valve ใช้ควบคุมอัตราการไหลได้หรือไม่?
โดยทั่วไป Gate Valve ไม่เหมาะสำหรับการควบคุมอัตราการไหล เพราะการเปิดเพียงบางส่วนอาจทำให้เกิดการสึกหรอของลิ้นวาล์วและซีล ควรใช้ Globe Valve หรือ Control Valve สำหรับงานควบคุมการไหล
Gate Valve แตกต่างจาก Ball Valve อย่างไร?
Gate Valve ใช้ลิ้นวาล์วเลื่อนขึ้น–ลง เหมาะกับงานเปิด–ปิดและท่อขนาดใหญ่ ส่วน Ball Valve ใช้ลูกบอลหมุน 90 องศา เปิด–ปิดได้รวดเร็วและให้การซีลที่แน่นกว่า
Gate Valve ใช้กับไอน้ำได้หรือไม่?
ได้ หากเลือกวัสดุของตัววาล์ว ซีล และ Packing ให้เหมาะกับแรงดันและอุณหภูมิของระบบไอน้ำ
