Pressure Gauge หรือเกจวัดแรงดัน เป็นเครื่องมือวัดที่ใช้สำหรับตรวจสอบแรงดันของของไหล เช่น น้ำ ลม ก๊าซ ไอน้ำ และของเหลวในระบบอุตสาหกรรม โดยค่าที่วัดได้ช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบสภาวะของระบบและควบคุมกระบวนการทำงานได้อย่างเหมาะสม
Pressure Gauge แบบหน้าปัด หรือ Analog Pressure Gauge ยังคงเป็นอุปกรณ์ที่พบได้อย่างแพร่หลายในโรงงาน เนื่องจากสามารถอ่านค่าได้โดยตรงจากหน้าปัด ไม่จำเป็นต้องใช้ระบบควบคุมที่ซับซ้อน และสามารถติดตั้งร่วมกับอุปกรณ์อื่น เช่น Needle Valve, Manifold, Pressure Transmitter และระบบ Process Control
Pressure Gauge คืออะไร?
Pressure Gauge คืออุปกรณ์สำหรับวัดและแสดงค่าแรงดันของระบบ โดยใช้กลไกภายในเปลี่ยนแรงดันให้เป็นการเคลื่อนที่ของเข็ม จากนั้นแสดงค่าออกมาบนหน้าปัด
หน่วยแรงดันที่พบได้บ่อย เช่น
- bar
- psi
- kPa
- MPa
การเลือก Pressure Gauge ต้องพิจารณาช่วงแรงดันให้เหมาะสมกับแรงดันใช้งานจริง ไม่ควรเลือกจากแรงดันสูงสุดเพียงอย่างเดียว
หลักการทำงานของ Pressure Gauge
Pressure Gauge แบบ Bourdon Tube ซึ่งเป็นรูปแบบที่นิยมในงานอุตสาหกรรม ใช้ Bourdon Tube เป็นส่วนสำคัญในการรับแรงดัน
เมื่อแรงดันของของไหลเข้าสู่ Bourdon Tube ตัวท่อจะเกิดการเปลี่ยนรูปเล็กน้อยตามแรงดัน
การเคลื่อนที่ดังกล่าวจะถูกส่งต่อไปยัง Movement ซึ่งเป็นชุดกลไกภายใน จากนั้น Movement จะเปลี่ยนการเคลื่อนที่ให้เป็นการหมุนของเข็ม
เข็มจะแสดงค่าบน Dial ทำให้ผู้ใช้งานสามารถอ่านค่าแรงดันจากหน้าปัดได้โดยตรง
สรุปง่าย ๆ คือ
แรงดัน → Bourdon Tube → Movement → Pointer → Dial

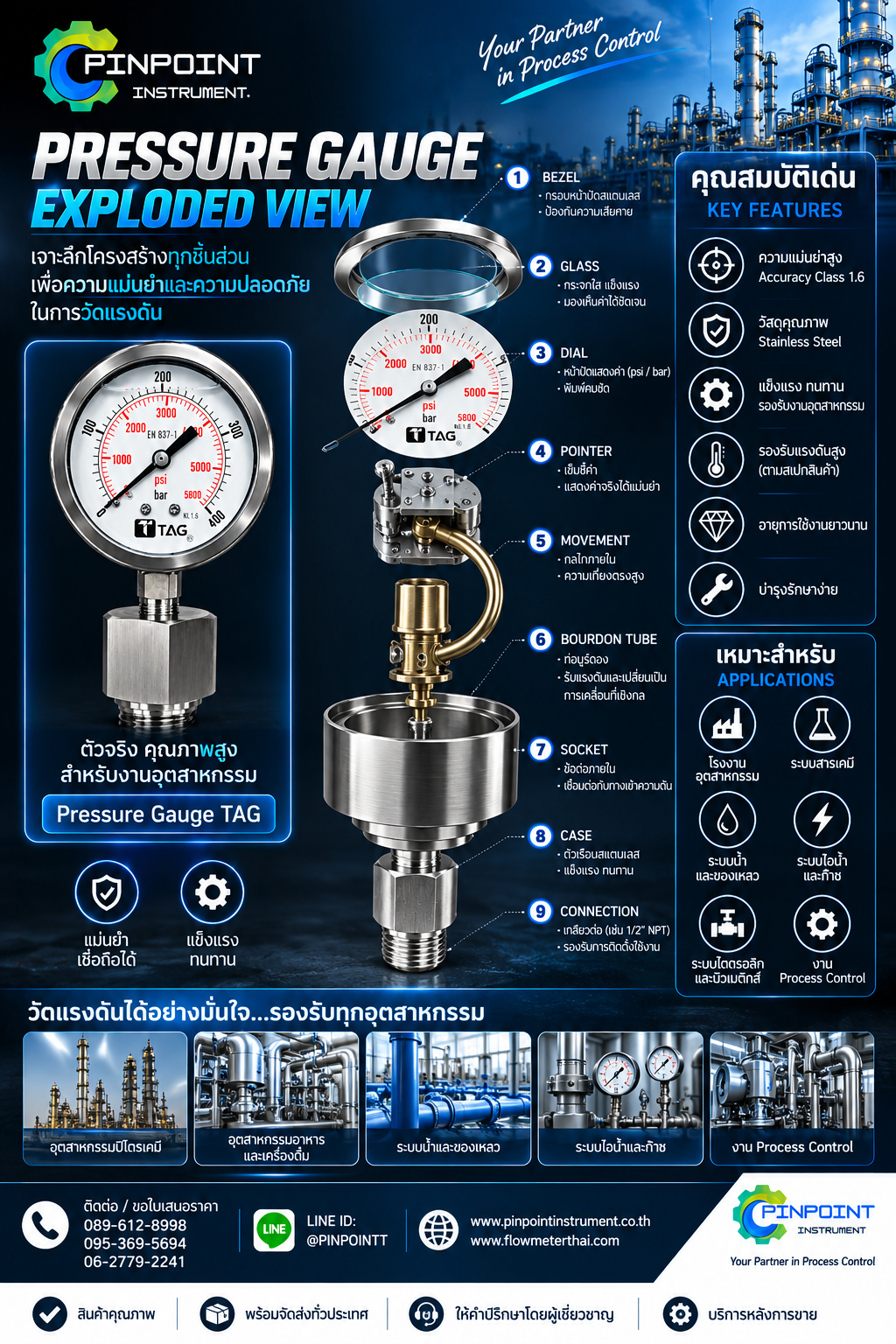

เจาะลึกโครงสร้าง Pressure Gauge แบบ Exploded View
การดู Pressure Gauge แบบ Exploded View ช่วยให้เข้าใจหน้าที่ของชิ้นส่วนต่าง ๆ ได้ชัดเจนมากขึ้น
1. Bezel
Bezel คือขอบด้านหน้าของ Pressure Gauge ทำหน้าที่ช่วยยึดส่วนหน้าของเกจและช่วยป้องกันบริเวณหน้าปัด
วัสดุของ Bezel อาจแตกต่างกันตามรุ่น เช่น Stainless Steel หรือวัสดุอื่นที่เหมาะกับการใช้งาน
2. Glass
Glass คือกระจกหรือวัสดุใสด้านหน้าหน้าปัด ทำหน้าที่ปกป้อง Dial และ Pointer จากฝุ่น สิ่งสกปรก และสภาพแวดล้อมภายนอก
ในงานอุตสาหกรรมอาจมีการเลือกวัสดุหน้าปัดหรือกระจกให้เหมาะกับสภาพแวดล้อม เช่น งานที่มีแรงสั่นสะเทือนหรือมีความเสี่ยงจากการกระแทก
3. Dial
Dial คือหน้าปัดที่ใช้แสดงค่าการวัด โดยจะมีตัวเลขและสเกลตามช่วงแรงดันของ Gauge
ตัวอย่างหน่วยที่อาจพบได้ ได้แก่
psi / bar
ดังนั้นก่อนอ่านค่าควรตรวจสอบให้แน่ใจว่ากำลังอ่านจากสเกลหน่วยใด
4. Pointer
Pointer หรือเข็มวัด เป็นส่วนที่ผู้ใช้งานมองเพื่ออ่านค่าจากหน้าปัด
ตำแหน่งของเข็มสัมพันธ์กับแรงดันที่เกิดขึ้นภายในระบบ โดยควรอ่านค่าตามสเกลและวิธีการอ่านที่ผู้ผลิตกำหนด
5. Movement
Movement คือชุดกลไกภายใน Pressure Gauge ที่ทำหน้าที่ถ่ายทอดการเคลื่อนที่จาก Bourdon Tube ไปยัง Pointer
ชิ้นส่วนนี้มีบทบาทสำคัญต่อความแม่นยำของการแสดงผล
6. Bourdon Tube
Bourdon Tube ถือเป็นหัวใจสำคัญของ Pressure Gauge แบบกลไก
เมื่อมีแรงดันเข้าสู่ท่อ Bourdon Tube จะเกิดการเปลี่ยนรูป จากนั้นการเคลื่อนที่ดังกล่าวจะถูกส่งต่อไปยังกลไกภายในเพื่อขยับเข็ม
Bourdon Tube สามารถออกแบบให้เหมาะกับช่วงแรงดันและประเภทการใช้งานที่แตกต่างกัน
7. Socket
Socket เป็นส่วนที่เชื่อมต่อระหว่าง Pressure Gauge กับระบบแรงดัน
ตำแหน่ง Connection อาจมีทั้งแบบ Bottom Connection หรือรูปแบบอื่นตามรุ่น
ขนาดและชนิดของเกลียว เช่น NPT, BSP หรือเกลียวมาตรฐานอื่น ต้องเลือกให้ตรงกับระบบท่อและอุปกรณ์ที่นำไปติดตั้ง
8. Case
Case คือตัวเรือนภายนอกของ Pressure Gauge ทำหน้าที่รองรับและปกป้องกลไกภายใน
สำหรับงานอุตสาหกรรมมักให้ความสำคัญกับวัสดุและความแข็งแรงของ Case เพื่อให้เหมาะกับสภาพแวดล้อมในการติดตั้ง
9. Connection
Connection คือจุดเชื่อมต่อ Pressure Gauge เข้ากับระบบ
การเลือก Connection ต้องพิจารณา
- ขนาดเกลียว
- ประเภทเกลียว
- ตำแหน่งการติดตั้ง
- Pressure Rating
- วัสดุ
- สภาพหน้างาน
การเลือกเกลียวผิดประเภทอาจทำให้ไม่สามารถติดตั้งได้อย่างเหมาะสมหรือเกิดปัญหาการรั่วซึม
Pressure Gauge มีหน่วยอะไรบ้าง?
Pressure Gauge สามารถแสดงค่าแรงดันได้หลายหน่วย โดยหน่วยที่พบได้บ่อย ได้แก่
PSI
Pounds per Square Inch เป็นหน่วยแรงดันที่นิยมใช้ในระบบอุตสาหกรรมและงานเครื่องจักร
bar
เป็นหน่วยที่นิยมใช้ในระบบอุตสาหกรรม โดยเฉพาะงานระบบน้ำ ลม และกระบวนการผลิต
kPa
เป็นหน่วยในระบบ SI ที่ใช้สำหรับแสดงแรงดัน
MPa
เหมาะกับการแสดงค่าแรงดันในระดับสูง โดยพบได้ในงานอุตสาหกรรมและระบบแรงดันสูง
วิธีเลือก Pressure Gauge ให้เหมาะกับงาน
การเลือก เกจวัดแรงดัน ควรพิจารณาหลายปัจจัยร่วมกัน
1. ช่วงแรงดัน
ควรทราบแรงดันใช้งานจริงของระบบ และเลือก Range ให้เหมาะสม
ตัวอย่างเช่น หากระบบทำงานประมาณ 100 psi ไม่ควรเลือก Gauge ที่มี Range สูงมากจนอ่านค่าช่วงใช้งานได้ยาก
2. ชนิดของของไหล
ต้องทราบว่า Gauge ใช้กับ
💧 น้ำ
💨 ลม
🔥 ก๊าซ
♨️ Steam
🛢️ น้ำมัน
🧪 สารเคมี
เพราะวัสดุของส่วนที่สัมผัสกับของไหลต้องมีความเหมาะสม
3. อุณหภูมิ
อุณหภูมิของระบบสามารถส่งผลต่อวัสดุและประสิทธิภาพของ Pressure Gauge จึงควรตรวจสอบ Temperature Rating ก่อนใช้งาน
4. ขนาดหน้าปัด
Pressure Gauge มีหลายขนาด เช่น 2″, 2.5″, 3″, 4″ หรือขนาดอื่นตามรุ่น
หากติดตั้งในจุดที่ผู้ปฏิบัติงานต้องอ่านค่าจากระยะไกล อาจเลือกหน้าปัดที่ใหญ่ขึ้นเพื่อให้อ่านค่าได้ง่าย
5. วัสดุ
หากใช้ในสภาพแวดล้อมที่มีความชื้น การกัดกร่อน หรือมีสารเคมี ควรพิจารณาวัสดุของ Case, Connection และชิ้นส่วนที่สัมผัสกับของไหลให้เหมาะสม
Pressure Gauge เหมาะกับงานอะไร?
Pressure Gauge สามารถนำไปใช้งานได้หลากหลาย เช่น
🏭 โรงงานอุตสาหกรรม
ใช้ตรวจสอบแรงดันในกระบวนการผลิต
💧 ระบบน้ำและของเหลว
ตรวจสอบแรงดันในระบบท่อ ปั๊ม และระบบจ่ายน้ำ
💨 ระบบลม
ใช้ตรวจสอบแรงดันของระบบ Pneumatic และ Air Line
♨️ ระบบไอน้ำและก๊าซ
เลือก Gauge ที่มีคุณสมบัติเหมาะกับอุณหภูมิและแรงดันของระบบ
⚙️ ระบบ Hydraulic
ใช้ตรวจสอบแรงดันในระบบ Hydraulic และเครื่องจักร
🧪 ระบบสารเคมี
ควรเลือกวัสดุที่สามารถใช้งานร่วมกับสารเคมีได้อย่างเหมาะสม
Pressure Gauge กับ Needle Valve
ในงาน Instrumentation มักพบการติดตั้ง Pressure Gauge ร่วมกับ Needle Valve
Needle Valve ช่วยควบคุมหรือจำกัดการไหลเข้าสู่ Gauge และช่วยให้สามารถแยก Gauge ออกจากระบบเพื่อการตรวจสอบหรือบำรุงรักษาได้ตามการออกแบบระบบ
สำหรับงานแรงดันสูง ควรเลือก Needle Valve และอุปกรณ์เชื่อมต่อที่มี Pressure Rating เหมาะสมกับระบบ
ทำไม Pressure Gauge ถึงต้องเลือกให้เหมาะกับระบบ?
การเลือก Gauge ที่ไม่ตรงกับหน้างานอาจทำให้เกิดปัญหา เช่น
❌ อ่านค่าได้ไม่เหมาะสม
❌ Gauge เสียหายจากแรงดันเกิน
❌ เกิดการรั่วซึมบริเวณ Connection
❌ วัสดุไม่เหมาะกับของไหล
❌ อายุการใช้งานลดลง
❌ ความแม่นยำไม่ตรงตามวัตถุประสงค์
ดังนั้นควรให้ข้อมูลหน้างานอย่างครบถ้วนก่อนเลือกสินค้า
สรุป Pressure Gauge
Pressure Gauge เป็นเครื่องมือวัดแรงดันที่มีความสำคัญต่อระบบอุตสาหกรรม ช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบแรงดันของระบบได้โดยตรง
สำหรับ Pressure Gauge แบบ Bourdon Tube การทำงานอาศัยการเปลี่ยนรูปของ Bourdon Tube เมื่อได้รับแรงดัน จากนั้นส่งการเคลื่อนที่ผ่าน Movement ไปยัง Pointer เพื่อแสดงค่าบน Dial
การเลือกเกจวัดแรงดันที่เหมาะสมควรพิจารณา Pressure Range, Fluid, Temperature, Connection, Material, Dial Size และลักษณะการติดตั้ง ร่วมกัน
หากเลือกสเปกได้เหมาะสม Pressure Gauge จะช่วยให้การตรวจสอบแรงดันในระบบเป็นไปอย่างมีประสิทธิภาพ และช่วยสนับสนุนการควบคุมกระบวนการผลิตในโรงงานได้ดียิ่งขึ้น
