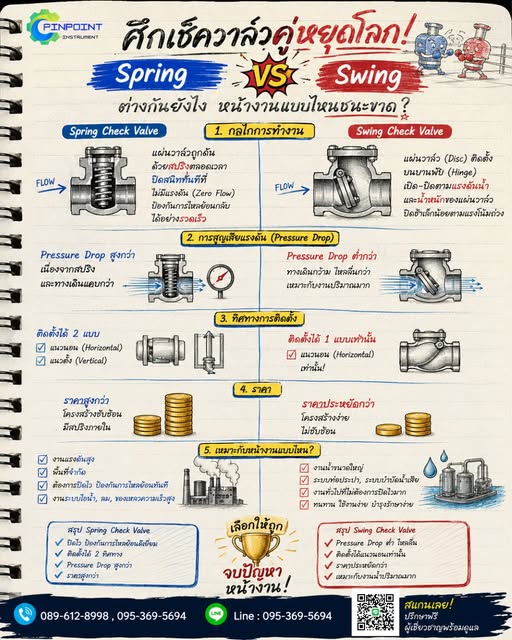

Spring vs Swing ต่างกันยังไง?

ถ้าพูดถึง Check Valve หลายคนอาจคิดว่า

“ก็แค่วาล์วกันไหลย้อนเหมือนกันไม่ใช่เหรอ?”

จริงแค่ครึ่งเดียวครับ!

เพราะ Spring Check Valve และ Swing Check Valve แม้จะมีหน้าที่เหมือนกัน คือ ป้องกันการไหลย้อนกลับ (Backflow) แต่กลไกการทำงาน, Pressure Drop, ทิศทางติดตั้ง และลักษณะงานที่เหมาะสม แตกต่างกันพอสมควร

ROUND 1: กลไกการทำงานต่างกันอย่างไร?

Spring Check Valve

ใช้ Spring ดันแผ่นวาล์วให้ปิด

เมื่อมี Flow ไหลไปตามทิศทางที่ถูกต้อง

แรงดันของของไหลเอาชนะแรงสปริง

วาล์วเปิด

เมื่อ Flow ลดลงหรือมีแนวโน้มไหลย้อน

Spring ดันแผ่นวาล์วกลับ

วาล์วปิดอย่างรวดเร็ว

จุดเด่นคือ ปิดเร็ว ช่วยลดโอกาสเกิด Backflow และเหมาะกับระบบที่ต้องการตอบสนองเร็ว

Swing Check Valve

ใช้ Disc ที่ติดอยู่กับบานพับ (Hinge)

เมื่อมี Flow

แรงดันของของไหลดัน Disc เปิด

เมื่อ Flow ลดลง

Disc เคลื่อนกลับตามแรงโน้มถ่วงและสภาวะการไหล

วาล์วปิด

จึงเป็นโครงสร้างที่ค่อนข้างเรียบง่าย และเหมาะกับงานที่ต้องการทางเดิน Flow ที่ดี

ROUND 2: Pressure Drop ใครได้เปรียบ?

นี่คืออีกจุดที่ต้องดู!

Spring Check Valve

โดยทั่วไป Pressure Drop มีแนวโน้มสูงกว่า

เพราะมี Spring + โครงสร้างภายใน ที่เพิ่มความต้านทานการไหล

หากระบบต้องการรักษา Pressure ให้สูงและสูญเสียแรงดันให้น้อยที่สุด ต้องพิจารณาเรื่องนี้ให้ดี

Swing Check Valve

โดยทั่วไป Pressure Drop ต่ำกว่า

เพราะทางเดินของ Flow ค่อนข้างเปิด และไม่มี Spring มาต้านการไหลโดยตรง

จึงเหมาะกับงานที่มี Flow ปริมาณมาก และต้องการลดการสูญเสียแรงดัน

ROUND 3: ทิศทางติดตั้งก็สำคัญ!

เรื่องนี้หลายคนพลาด

Spring Check Valve

สามารถเลือกติดตั้งได้ทั้ง

แนวนอน (Horizontal)

และ

แนวตั้ง (Vertical)

แต่ต้องตรวจสอบ Datasheet ของรุ่นนั้น ๆ และทิศทาง Flow ที่ผู้ผลิตกำหนดเสมอ

Swing Check Valve

โดยทั่วไปต้องติดตั้ง แนวนอน เพื่อให้ Disc และ Hinge ทำงานตามหลักการออกแบบ

ดังนั้นก่อนสั่งซื้อ อย่าดูแค่ ขนาดวาล์ว

ต้องดูด้วยว่า พื้นที่หน้างานติดตั้งในทิศทางไหน

ROUND 4: เรื่องราคา

Spring Check Valve

ราคามักสูงกว่า

เนื่องจากมีโครงสร้างและกลไก Spring เพิ่มเข้ามา

Swing Check Valve

ราคามักประหยัดกว่า

โครงสร้างเรียบง่าย และมีชิ้นส่วนกลไกไม่ซับซ้อนมาก

แต่…

อย่าเลือกจากราคาเพียงอย่างเดียว!

เพราะ Check Valve ที่ราคาถูกกว่า แต่ไม่เหมาะกับระบบ อาจทำให้เกิดปัญหา Pressure Drop, Backflow หรือ Maintenance ตามมาได้

ROUND 5: แล้วงานแบบไหนเหมาะกับใคร?

เลือก Spring Check Valve เมื่อ…

ต้องการให้วาล์วปิดเร็ว

ต้องการป้องกัน Backflow อย่างรวดเร็ว

มีพื้นที่ติดตั้งจำกัด

ต้องการติดตั้งได้หลายทิศทางตามรุ่นที่รองรับ

ใช้กับงานที่ต้องการการตอบสนองของวาล์วที่รวดเร็ว

ระบบมีโอกาสเกิด Flow Reversal

ตัวอย่างงาน:

ระบบแรงดันสูง, ระบบที่ต้องป้องกันการไหลย้อนอย่างรวดเร็ว และงานที่มีข้อจำกัดด้านพื้นที่ติดตั้ง

เลือก Swing Check Valve เมื่อ…

ต้องการ Pressure Drop ต่ำ

มี Flow ปริมาณมาก

ต้องการโครงสร้างเรียบง่าย

ต้องการบำรุงรักษาง่าย

ใช้ในระบบน้ำหรือท่อขนาดใหญ่

ไม่ได้ต้องการให้วาล์วปิดเร็วมากเป็นพิเศษ

ตัวอย่างงาน:

ระบบประปา

ระบบบำบัดน้ำเสีย

ระบบน้ำอุตสาหกรรม

ระบบท่อที่มี Flow ปริมาณมาก

จำง่าย ๆ

Spring = เน้น “ปิดเร็ว + กันไหลย้อน”

Swing = เน้น “Flow ดี + Pressure Drop ต่ำ”

แต่ไม่มีตัวไหน “ดีที่สุดสำหรับทุกหน้างาน”
