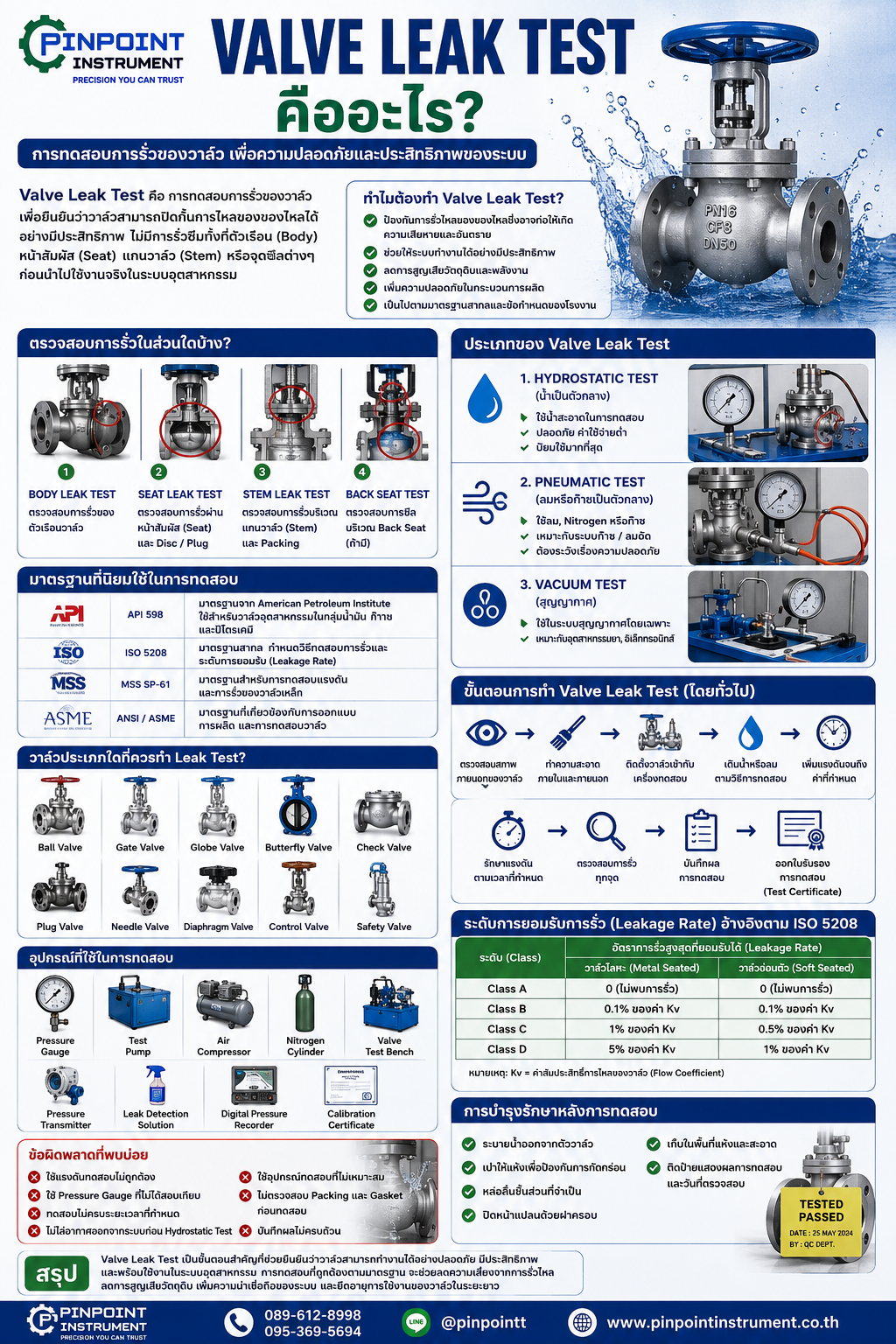

Valve Leak Test คืออะไร?
Valve Leak Test หรือ การทดสอบการรั่วของวาล์ว คือกระบวนการตรวจสอบว่าวาล์วสามารถปิดกั้นของไหลได้อย่างมีประสิทธิภาพ และไม่มีการรั่วซึมผ่านตัววาล์วหรือซีลในขณะใช้งาน โดยการทดสอบนี้เป็นขั้นตอนสำคัญก่อนส่งมอบสินค้า หลังการซ่อมบำรุง (Maintenance) หรือก่อนนำวาล์วกลับเข้าสู่ระบบผลิต
การทดสอบช่วยให้มั่นใจว่าวาล์วมีความปลอดภัย สามารถรองรับแรงดันตามที่ออกแบบ และลดความเสี่ยงจากการรั่วไหลของน้ำ ไอน้ำ ก๊าซ น้ำมัน หรือสารเคมี ซึ่งอาจก่อให้เกิดความเสียหายต่อเครื่องจักร สิ่งแวดล้อม หรืออุบัติเหตุในโรงงาน
ทำไมต้องทำ Valve Leak Test?
การรั่วของวาล์วอาจดูเป็นปัญหาเล็กน้อย แต่ในระบบอุตสาหกรรมสามารถส่งผลกระทบอย่างมาก เช่น
- สูญเสียวัตถุดิบและพลังงาน
- แรงดันในระบบไม่คงที่
- คุณภาพการผลิตลดลง
- เครื่องจักรทำงานผิดปกติ
- เพิ่มความเสี่ยงต่อการเกิดอุบัติเหตุ
- สารเคมีหรือก๊าซรั่วไหล ส่งผลต่อความปลอดภัยของพนักงาน
ดังนั้น โรงงานส่วนใหญ่จึงกำหนดให้มีการทำ Valve Leak Test ก่อนใช้งานจริง และเป็นส่วนหนึ่งของแผน Preventive Maintenance (PM)
Valve Leak Test ตรวจสอบอะไรบ้าง?
การทดสอบการรั่วของวาล์วไม่ได้ตรวจสอบเพียงจุดเดียว แต่แบ่งออกเป็นหลายส่วน ได้แก่
1. Body Leak Test
ตรวจสอบการรั่วของตัวเรือนวาล์ว (Valve Body)
หากตัวเรือนเกิดรอยแตกร้าว รูพรุน หรือรอยเชื่อมมีปัญหา ของไหลจะรั่วออกมาภายนอกทันที
2. Seat Leak Test
ตรวจสอบการรั่วผ่านหน้าสัมผัสระหว่าง Seat และ Disc หรือ Plug
ถือเป็นการทดสอบที่สำคัญที่สุด เพราะเป็นส่วนที่ทำหน้าที่ปิดกั้นการไหล
3. Stem Leakage Test
ตรวจสอบการรั่วบริเวณแกนวาล์ว (Stem) และชุด Packing
หาก Packing เสื่อม จะเกิดการรั่วบริเวณแกนวาล์ว แม้ว่าตัววาล์วยังใช้งานได้
4. Back Seat Test
ตรวจสอบการซีลของ Back Seat ในวาล์วบางประเภท เพื่อป้องกันการรั่วผ่านแกนวาล์วระหว่างการใช้งาน
ประเภทของ Valve Leak Test
1. Hydrostatic Test
เป็นการทดสอบโดยใช้น้ำสะอาดเป็นตัวกลางในการสร้างแรงดัน
ข้อดี
- ปลอดภัย
- ค่าใช้จ่ายต่ำ
- นิยมใช้มากที่สุด
- ตรวจพบรอยรั่วได้ง่าย
เหมาะสำหรับ
- Ball Valve
- Gate Valve
- Globe Valve
- Butterfly Valve
- Check Valve
2. Pneumatic Leak Test
ใช้ลมหรือก๊าซ เช่น Nitrogen หรือ Air ในการทดสอบ
เหมาะสำหรับ
- ระบบก๊าซ
- ระบบลมอัด
- ระบบที่ไม่สามารถใช้น้ำได้
เนื่องจากก๊าซมีการอัดตัวได้ การทดสอบประเภทนี้จึงต้องดำเนินการด้วยความระมัดระวังและอยู่ภายใต้มาตรการความปลอดภัยที่เหมาะสม
3. Vacuum Leak Test
ใช้สำหรับวาล์วที่ต้องทำงานในระบบสุญญากาศ เช่น อุตสาหกรรมอิเล็กทรอนิกส์ โรงงานยา และอุตสาหกรรมเซมิคอนดักเตอร์
มาตรฐาน Valve Leak Test ที่นิยมใช้
API 598
มาตรฐานจาก American Petroleum Institute ใช้สำหรับการตรวจสอบและทดสอบวาล์วอุตสาหกรรมในอุตสาหกรรมน้ำมัน ก๊าซ และปิโตรเคมี
ISO 5208
มาตรฐานสากลที่กำหนดวิธีการทดสอบการรั่วและระดับการยอมรับ (Leakage Rate) ของวาล์วแต่ละประเภท
MSS SP-61
มาตรฐานสำหรับการทดสอบแรงดันและการรั่วของ Steel Valve
ANSI / ASME
มาตรฐานที่เกี่ยวข้องกับการออกแบบ การผลิต และการทดสอบวาล์วในระบบแรงดัน
ขั้นตอนการทำ Valve Leak Test
- ตรวจสอบสภาพภายนอกของวาล์ว
- ทำความสะอาดภายในและภายนอก
- ติดตั้งวาล์วเข้ากับเครื่องทดสอบ
- เติมน้ำหรือลมตามวิธีการทดสอบ
- เพิ่มแรงดันจนถึงค่าที่กำหนด
- รักษาแรงดันตามเวลาที่มาตรฐานกำหนด
- ตรวจสอบการรั่วทุกจุด
- บันทึกผลการทดสอบ
- ออกใบรับรองการทดสอบ (Test Certificate) หากผ่านเกณฑ์
อุปกรณ์ที่ใช้ในการทดสอบ
- Pressure Gauge
- Test Pump
- Air Compressor
- Nitrogen Cylinder
- Valve Test Bench
- Pressure Transmitter
- Leak Detection Solution
- Digital Pressure Recorder
อุปกรณ์ควรผ่านการสอบเทียบ (Calibration) เพื่อให้ผลการทดสอบมีความถูกต้อง
Valve ประเภทใดที่ควรทำ Leak Test?
- Ball Valve
- Gate Valve
- Globe Valve
- Butterfly Valve
- Check Valve
- Plug Valve
- Needle Valve
- Diaphragm Valve
- Control Valve
- Safety Valve
ไม่ว่าจะเป็นวาล์วชนิดใด หากใช้งานในระบบแรงดันหรือระบบที่เกี่ยวข้องกับความปลอดภัย ควรได้รับการทดสอบก่อนใช้งาน
ข้อผิดพลาดที่พบบ่อยในการทำ Valve Leak Test
- ใช้แรงดันทดสอบไม่ถูกต้อง
- ใช้ Pressure Gauge ที่ไม่ได้สอบเทียบ
- ทดสอบไม่ครบระยะเวลาที่กำหนด
- ไม่ไล่อากาศออกจากระบบก่อน Hydrostatic Test
- ใช้อุปกรณ์ทดสอบที่ไม่เหมาะสม
- ไม่ตรวจสอบ Packing และ Gasket ก่อนทดสอบ
- บันทึกผลไม่ครบถ้วน
การบำรุงรักษาหลังการทดสอบ
หลังจากผ่านการทดสอบแล้ว ควร
- ระบายน้ำออกจากตัววาล์ว
- เป่าให้แห้งเพื่อป้องกันการกัดกร่อน
- หล่อลื่นชิ้นส่วนที่จำเป็น
- ปิดหน้าแปลนด้วยฝาครอบ
- เก็บในพื้นที่แห้งและสะอาด
- ติดป้ายแสดงผลการทดสอบและวันที่ตรวจสอบ
คำถามที่พบบ่อย (FAQ)
Valve Leak Test ต้องทำเมื่อใด?
ควรทำก่อนติดตั้ง หลังการซ่อมบำรุง เปลี่ยนชิ้นส่วนสำคัญ หรือก่อนนำวาล์วกลับเข้าสู่การใช้งาน
Hydrostatic Test กับ Pneumatic Test ต่างกันอย่างไร?
Hydrostatic Test ใช้น้ำเป็นตัวกลาง มีความปลอดภัยและนิยมใช้ทั่วไป ส่วน Pneumatic Test ใช้ลมหรือก๊าซ เหมาะกับระบบที่ไม่สามารถใช้น้ำได้ แต่ต้องควบคุมความปลอดภัยอย่างเข้มงวด
Valve Leak Test ใช้เวลานานหรือไม่?
ขึ้นอยู่กับขนาด ประเภทของวาล์ว และมาตรฐานที่ใช้ โดยทั่วไปใช้เวลาตั้งแต่ไม่กี่นาทีจนถึงประมาณ 30 นาทีต่อวาล์ว
หากวาล์วไม่ผ่านการทดสอบต้องทำอย่างไร?
ควรตรวจสอบสาเหตุ เช่น ซีลหรือ Packing ชำรุด หน้าสัมผัส Seat เสียหาย หรือมีรอยรั่วที่ตัวเรือน จากนั้นซ่อมแซมหรือเปลี่ยนชิ้นส่วน และทดสอบซ้ำจนกว่าจะผ่านเกณฑ์
สรุป
Valve Leak Test เป็นขั้นตอนสำคัญที่ช่วยยืนยันว่าวาล์วสามารถทำงานได้อย่างปลอดภัย มีประสิทธิภาพ และพร้อมใช้งานในระบบอุตสาหกรรม การทดสอบครอบคลุมทั้งการตรวจสอบตัวเรือน หน้าสัมผัส แกนวาล์ว และความสามารถในการรับแรงดัน โดยอ้างอิงมาตรฐานสากล เช่น API 598, ISO 5208 และ MSS SP-61
การดำเนินการ Leak Test อย่างถูกต้อง ช่วยลดความเสี่ยงจากการรั่วไหล ลดการสูญเสียวัตถุดิบ เพิ่มความปลอดภัย และยืดอายุการใช้งานของวาล์วและอุปกรณ์ในระบบ
