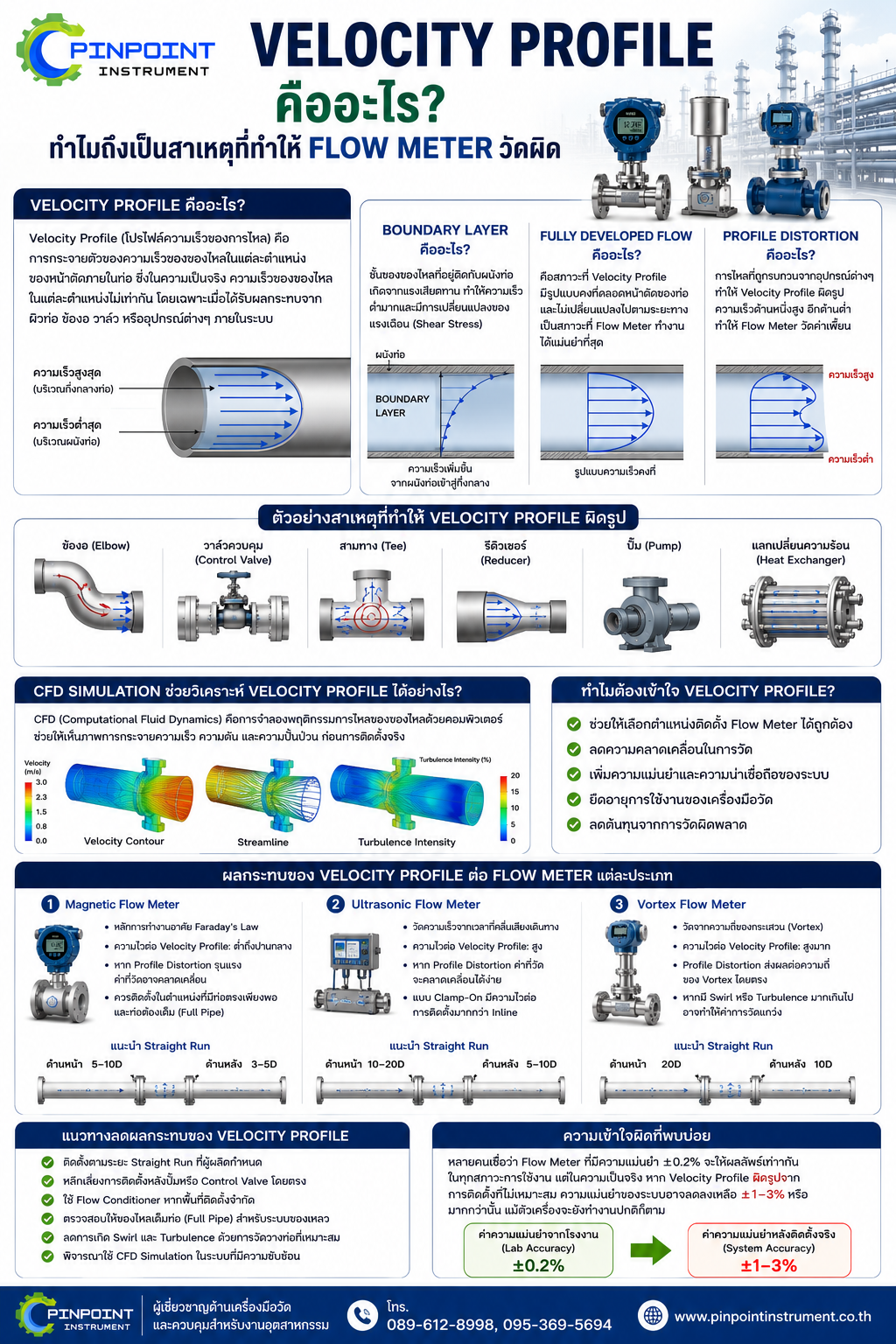

Velocity Profile คืออะไร? ทำไมถึงเป็นสาเหตุที่ทำให้ Flow Meter วัดผิด
มาเจาะลึกหลักการไหลของของไหลที่วิศวกรทุกคนควรรู้ ก่อนเลือกและติดตั้ง
เจาะลึกหลักการไหลของของไหลที่วิศวกรทุกคนควรรู้ ก่อนเลือกและติดตั้ง Flow Meter
Velocity Profile คืออะไร?
Velocity Profile (โปรไฟล์ความเร็วของการไหล) คือ การกระจายตัวของความเร็วของของไหลในแต่ละตำแหน่งของหน้าตัดภายในท่อ
แม้ว่าหลายคนจะเข้าใจว่าของไหลในท่อเคลื่อนที่ด้วยความเร็วเท่ากันทุกจุด แต่ในความเป็นจริง ความเร็วของของไหลในแต่ละตำแหน่งไม่เท่ากัน โดยเฉพาะเมื่อได้รับผลกระทบจากผิวท่อ ข้องอ วาล์ว หรืออุปกรณ์ต่าง ๆ ภายในระบบ
ความแตกต่างของความเร็วนี้เรียกว่า Velocity Profile หรือ Flow Profile ซึ่งเป็นปัจจัยสำคัญที่ส่งผลโดยตรงต่อ Flow Meter Accuracy หรือความแม่นยำของการวัดอัตราการไหล
ทำไมความเร็วของของไหลจึงไม่เท่ากัน?
เมื่อของไหลเคลื่อนที่ผ่านท่อ ผิวด้านในของท่อจะสร้างแรงเสียดทาน (Wall Friction) ทำให้ของไหลที่อยู่ติดผิวท่อเคลื่อนที่ช้ากว่าของไหลบริเวณกึ่งกลางท่อ
ผลลัพธ์คือ
- ความเร็วสูงที่สุดอยู่บริเวณ Center Line
- ความเร็วต่ำที่สุดอยู่บริเวณผนังท่อ
- ความเร็วเฉลี่ยคือค่าที่ Flow Meter ต้องคำนวณให้ถูกต้อง
หาก Flow Meter ไม่สามารถวัดค่าเฉลี่ยของ Velocity Profile ได้อย่างถูกต้อง ค่าที่ได้จะคลาดเคลื่อนทันที
Boundary Layer คืออะไร?
Boundary Layer คือชั้นของของไหลที่อยู่ติดกับผนังท่อ ซึ่งเกิดจากแรงเสียดทานระหว่างของไหลกับผิวท่อ
บริเวณนี้
- ความเร็วต่ำมาก
- มีการเปลี่ยนแปลงของแรงเฉือน (Shear Stress)
- ส่งผลต่อรูปร่างของ Velocity Profile
เมื่อของไหลไหลไปในระยะที่ยาวพอ Boundary Layer จากทั้งสองด้านจะค่อย ๆ ขยายตัวและรวมกัน จนเกิดการไหลที่มีรูปแบบคงที่
Fully Developed Flow คืออะไร?
Fully Developed Flow คือสภาวะที่ Velocity Profile มีรูปแบบคงที่ตลอดหน้าตัดของท่อ และไม่เปลี่ยนแปลงไปตามระยะทาง
ในสภาวะนี้
- ความเร็วเฉลี่ยมีความเสถียร
- การคำนวณของ Flow Meter มีความแม่นยำสูง
- เป็นสภาวะที่ผู้ผลิตใช้ในการสอบเทียบเครื่องมือ (Calibration)
Flow Meter ทุกชนิดถูกออกแบบให้ทำงานได้ดีที่สุดภายใต้สภาวะ Fully Developed Flow
Profile Distortion คืออะไร?
ในระบบจริง การไหลมักไม่สมบูรณ์เหมือนในห้องปฏิบัติการ
เมื่อของไหลผ่านอุปกรณ์ เช่น
- ข้องอ 90°
- วาล์วควบคุม (Control Valve)
- Tee
- Reducer
- Pump
- Heat Exchanger
Velocity Profile จะเสียรูป (Profile Distortion)
ผลคือ
- ด้านหนึ่งของท่อมีความเร็วสูง
- อีกด้านมีความเร็วต่ำ
- การกระจายตัวของความเร็วไม่สมมาตร
Flow Meter ที่อ่านค่าจากตำแหน่งใดตำแหน่งหนึ่ง หรือใช้สมมติฐานว่าการไหลสม่ำเสมอ จะเริ่มวัดค่าเพี้ยน
CFD Simulation ช่วยวิเคราะห์ Velocity Profile ได้อย่างไร?
ในโรงงานอุตสาหกรรมขนาดใหญ่ วิศวกรมักใช้ Computational Fluid Dynamics (CFD) เพื่อจำลองพฤติกรรมการไหลของของไหลก่อนติดตั้งอุปกรณ์
CFD สามารถแสดง
- Velocity Contour
- Streamline
- Turbulence Intensity
- Pressure Distribution
- Swirl Flow
- Recirculation Zone
ช่วยให้สามารถเลือกตำแหน่งติดตั้ง Flow Meter ที่เหมาะสม ลดปัญหาความคลาดเคลื่อนตั้งแต่ขั้นตอนการออกแบบระบบ
ผลกระทบของ Velocity Profile ต่อ Flow Meter แต่ละประเภท
1. Magnetic Flow Meter
หลักการทำงานอาศัย Faraday’s Law of Electromagnetic Induction โดยวัดแรงดันไฟฟ้าที่เกิดจากของไหลนำไฟฟ้าเคลื่อนที่ผ่านสนามแม่เหล็ก
ความไวต่อ Velocity Profile
- ได้รับผลกระทบในระดับต่ำถึงปานกลาง
- หากเกิด Profile Distortion รุนแรง ค่าที่วัดอาจคลาดเคลื่อน
- ควรติดตั้งในตำแหน่งที่มีท่อตรงเพียงพอ และท่อต้องเต็ม (Full Pipe)
แนะนำ Straight Run
- ด้านหน้า 5–10D
- ด้านหลัง 3–5D
2. Ultrasonic Flow Meter
Ultrasonic Flow Meter วัดความเร็วเฉลี่ยของของไหลจากเวลาที่คลื่นเสียงเดินทางผ่านของไหล (Transit Time) หรือจากการสะท้อนของคลื่น (Doppler)
ความไวต่อ Velocity Profile
- มีความไวสูง
- หาก Velocity Profile บิดเบี้ยว ค่าที่วัดจะคลาดเคลื่อนได้ง่าย
- Clamp-On Ultrasonic มีความไวต่อการติดตั้งมากกว่า Inline
แนะนำ Straight Run
- ด้านหน้า 10–20D
- ด้านหลัง 5–10D
3. Vortex Flow Meter
Vortex Flow Meter วัดอัตราการไหลจากความถี่ของกระแสวน (Kármán Vortex Street) ที่เกิดขึ้นหลัง Bluff Body
ความไวต่อ Velocity Profile
- สูงมาก
- Profile Distortion ส่งผลต่อความถี่ของ Vortex โดยตรง
- หากมี Swirl หรือ Turbulence มากเกินไป อาจทำให้ค่าการวัดแกว่ง
แนะนำ Straight Run
- ด้านหน้า 20D
- ด้านหลัง 10D
วิธีลดผลกระทบของ Velocity Profile
เพื่อให้ Flow Meter ทำงานได้เต็มประสิทธิภาพ ควรปฏิบัติดังนี้
- ติดตั้งตามระยะ Straight Run ที่ผู้ผลิตกำหนด
- หลีกเลี่ยงการติดตั้งหลังปั๊มหรือ Control Valve โดยตรง
- ใช้ Flow Conditioner หากพื้นที่ติดตั้งจำกัด
- ตรวจสอบให้ของไหลเต็มท่อ (Full Pipe) สำหรับระบบของเหลว
- ลดการเกิด Swirl และ Turbulence ด้วยการจัดวางท่อที่เหมาะสม
- พิจารณาใช้ CFD Simulation ในระบบที่มีความซับซ้อน
ความเข้าใจผิดที่พบบ่อย
หลายคนเชื่อว่า Flow Meter ที่มีความแม่นยำ ±0.2% จะให้ผลลัพธ์เท่ากันในทุกสภาวะการใช้งาน
แต่ในความเป็นจริง ค่าความแม่นยำที่ผู้ผลิตระบุเป็นผลการทดสอบภายใต้สภาวะ Fully Developed Flow หาก Velocity Profile ในหน้างานผิดรูปจากการติดตั้งที่ไม่เหมาะสม ความแม่นยำของระบบอาจลดลงเหลือ ±1–3% หรือมากกว่านั้น แม้ว่าตัวเครื่องจะยังทำงานปกติก็ตาม
ดังนั้น ความแม่นยำของระบบไม่ได้ขึ้นอยู่กับคุณภาพของ Flow Meter เพียงอย่างเดียว แต่ขึ้นอยู่กับการออกแบบและติดตั้งระบบร่วมด้วย
สรุป
Velocity Profile เป็นหนึ่งในปัจจัยที่มีผลต่อ Flow Meter Accuracy มากที่สุด แต่กลับถูกมองข้ามในหลายโครงการอุตสาหกรรม การเข้าใจหลักการของ Boundary Layer, Fully Developed Flow และ Profile Distortion จะช่วยให้สามารถเลือกตำแหน่งติดตั้งที่เหมาะสม ลดความคลาดเคลื่อนของการวัด และยืดอายุการใช้งานของเครื่องมือวัด
สำหรับระบบที่มีความซับซ้อนหรือมีข้อจำกัดด้านพื้นที่ การใช้ CFD Simulation ร่วมกับการออกแบบตามหลักวิศวกรรม จะช่วยเพิ่มความมั่นใจว่าค่าการวัดที่ได้สะท้อนสภาพการไหลจริงของกระบวนการผลิต
