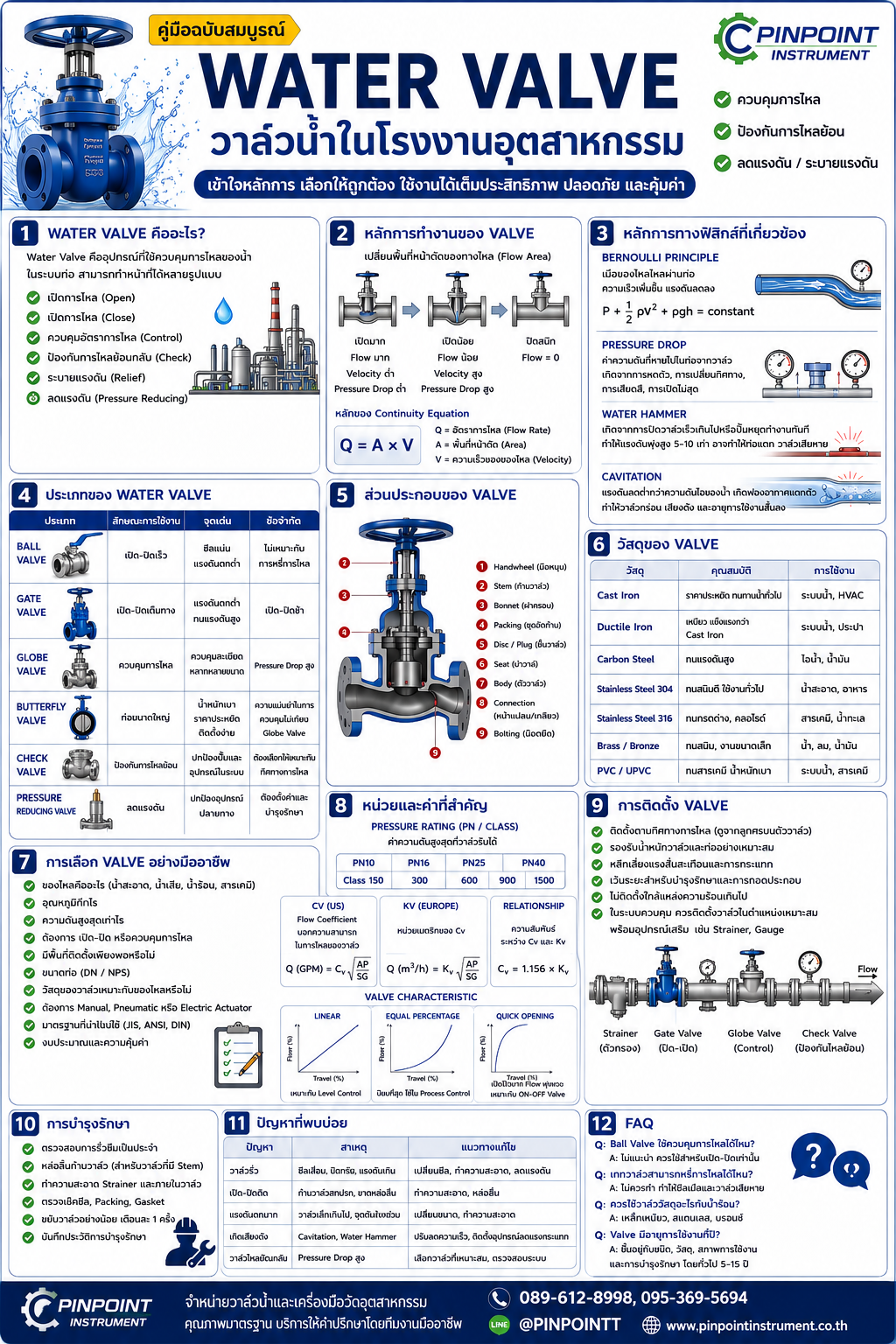

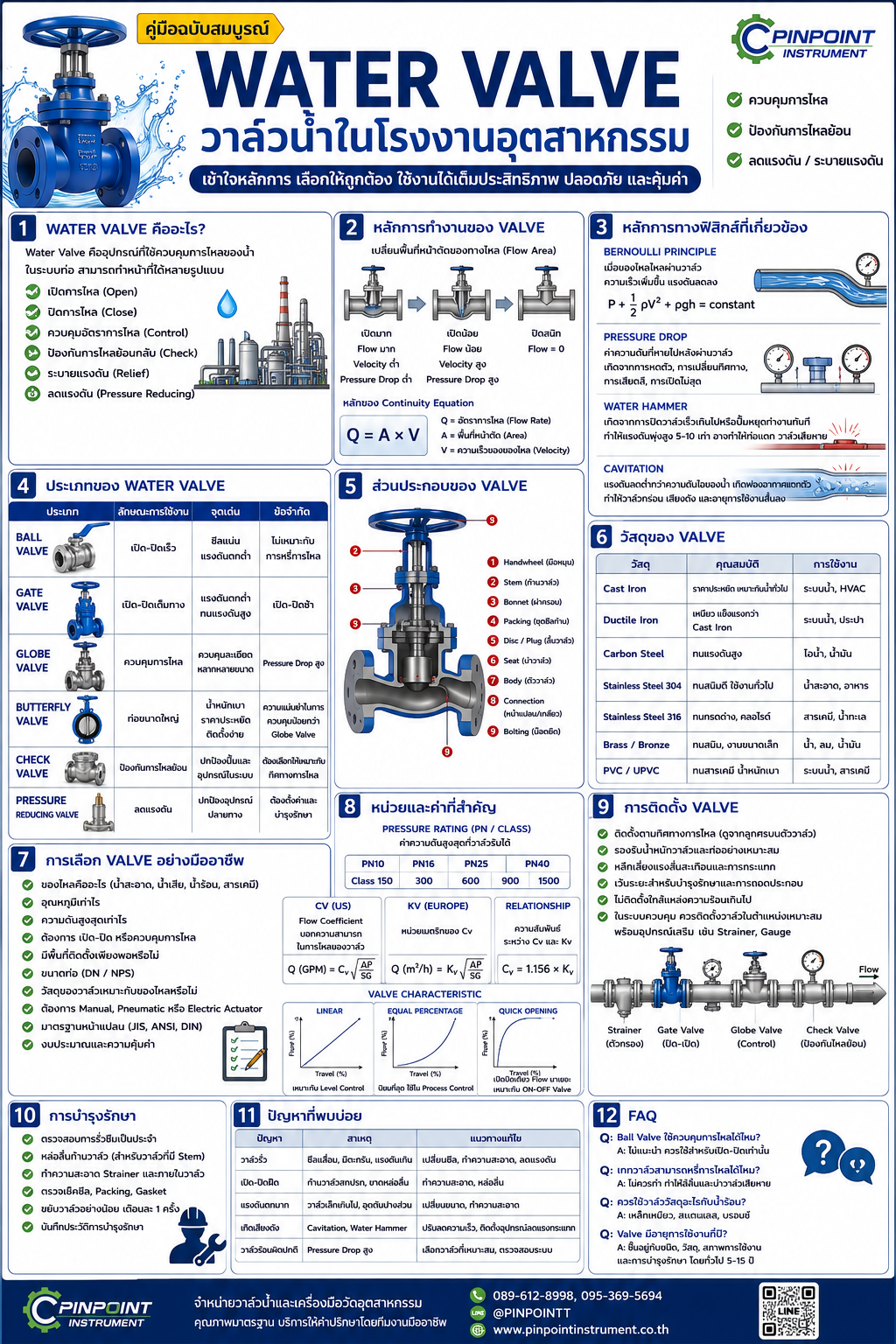

1. Water Valve คืออะไร
Water Valve คืออุปกรณ์ที่ใช้ควบคุมการไหลของน้ำภายในระบบท่อ โดยสามารถทำหน้าที่ได้หลายรูปแบบ ได้แก่
- เปิดการไหล (Open)
- ปิดการไหล (Close)
- ควบคุมอัตราการไหล (Throttle)
- ป้องกันการไหลย้อนกลับ (Check)
- ระบายแรงดัน (Relief)
- ลดแรงดัน (Pressure Reducing)
วาล์วเป็นหัวใจของระบบท่อในโรงงานอุตสาหกรรม อาคาร ระบบประปา ระบบดับเพลิง ระบบชิลเลอร์ และระบบผลิตน้ำ
2. หลักการทำงานของ Valve
Valve ทุกชนิดทำงานบนหลักการเดียวกันคือ
เปลี่ยนพื้นที่หน้าตัดของทางไหล (Flow Area)
เมื่อพื้นที่เปิดมาก
→ Flow มาก
เมื่อพื้นที่เปิดน้อย
→ Velocity เพิ่ม
→ Pressure Drop เพิ่ม
หากปิดสนิท
Flow = 0
นี่คือหลักของ Continuity Equation
Q = A × V
โดย
- Q = Flow Rate
- A = Area
- V = Velocity
3. Bernoulli Principle กับ Valve
เมื่อของไหลผ่านวาล์ว
ความเร็วเพิ่มขึ้น
แรงดันลดลง
เป็นไปตามสมการ
P + ½ρV² + ρgh = Constant
นี่คือเหตุผลว่าทำไม
Control Valve
Globe Valve
Needle Valve
จึงทำให้เกิด Pressure Drop
4. Pressure Drop คืออะไร
Pressure Drop คือ
ค่าความดันที่หายไปหลังผ่าน Valve
สาเหตุ
- วาล์วเล็กเกินไป
- เปิดไม่สุด
- Valve เสื่อม
- มีตะกรัน
- Flow สูงเกิน
Pressure Drop มาก
หมายถึง
ปั๊มทำงานหนักขึ้น
ค่าไฟสูงขึ้น
5. Water Hammer คืออะไร
Water Hammer
คือแรงกระแทกภายในท่อ
เกิดจาก
ปิด Valve เร็วเกินไป
Pump Stop
Check Valve ปิดเร็ว
แรงดันสามารถพุ่งสูงกว่า
5–10 เท่า
ผลที่เกิด
- ท่อแตก
- Valve แตก
- Pressure Gauge เสีย
- หน้าแปลนรั่ว
วิธีแก้
- Slow Closing Valve
- Surge Tank
- Air Chamber
- VFD
6. Cavitation
Cavitation คือ
แรงดันลดต่ำกว่าความดันไอของน้ำ
เกิดฟองอากาศ
เมื่อแรงดันกลับสูง
ฟองแตก
เกิดแรงกระแทก
ผลที่เกิด
- Valve กร่อน
- Seat เสีย
- เสียงดัง
- อายุสั้น
พบมากใน
- Globe Valve
- Control Valve
- PRV
7. Cv คืออะไร
Cv
คือ
Flow Coefficient
บอกว่า
Valve ให้น้ำไหลได้มากแค่ไหน
ค่า Cv สูง
Flow สูง
Pressure Loss ต่ำ
ใช้เลือก Control Valve
8. Kv คืออะไร
ยุโรปนิยมใช้
Kv
แทน
Cv
ความสัมพันธ์
Cv = 1.156 × Kv
9. Valve Characteristic
มี 3 แบบ
Linear
Flow เพิ่มตรง
เหมาะ
Level Control
Equal Percentage
Flow เพิ่มแบบโค้ง
นิยมที่สุด
ใช้ Process Control
Quick Opening
เปิดนิดเดียว
Flow มาเยอะ
ใช้
On-Off Valve
10. Soft Seat vs Metal Seat
Soft Seat
วัสดุ
PTFE
EPDM
NBR
ข้อดี
- ซีลแน่น
- ไม่รั่ว
- ราคาถูก
ข้อเสีย
- อุณหภูมิจำกัด
Metal Seat
ข้อดี
- ทน 500°C+
- ทน Steam
- ทน Slurry
ข้อเสีย
- ราคาสูง
- Leakage มากกว่า
11. Pressure Rating
นิยม
PN10
PN16
PN25
PN40
ANSI Class
150
300
600
900
1500
ควรเลือกให้สูงกว่าความดันใช้งานจริงประมาณ 20–30% เพื่อความปลอดภัยและยืดอายุการใช้งาน
12. วิธีเลือก Water Valve อย่างมืออาชีพ
ก่อนตัดสินใจเลือก ควรตอบคำถามต่อไปนี้ให้ครบ
- ของไหลคืออะไร (น้ำสะอาด น้ำเสีย น้ำร้อน หรือสารเคมี)
- อุณหภูมิเท่าไร
- ความดันสูงสุดเท่าไร
- ต้องการเปิด–ปิด หรือควบคุมการไหล
- มีพื้นที่ติดตั้งเพียงพอหรือไม่
- ขนาดท่อ (DN/NPS)
- วัสดุของวาล์วเหมาะกับของไหลหรือไม่
- ต้องการระบบ Manual, Pneumatic หรือ Electric Actuator
- ต้องการมาตรฐานหน้าแปลนแบบ JIS, ANSI หรือ DIN
13. เปรียบเทียบวาล์วน้ำแต่ละประเภท
| ประเภท | เหมาะสำหรับ | ข้อดี | ข้อจำกัด |
|---|---|---|---|
| Ball Valve | เปิด–ปิดเร็ว | ซีลแน่น แรงดันตกต่ำ | ไม่เหมาะกับการหรี่การไหล |
| Gate Valve | เปิด–ปิดเต็มทาง | แรงดันตกต่ำ | เปิด–ปิดช้า |
| Globe Valve | ควบคุมการไหล | ควบคุมละเอียด | Pressure Drop สูง |
| Butterfly Valve | ท่อขนาดใหญ่ | น้ำหนักเบา ราคาประหยัด | ความแม่นยำในการควบคุมน้อยกว่า Globe |
| Check Valve | ป้องกันน้ำไหลย้อน | ลดความเสียหายต่อปั๊ม | ต้องเลือกให้เหมาะกับทิศทางการไหล |
| Pressure Reducing Valve | ลดแรงดัน | ปกป้องอุปกรณ์ปลายทาง | ต้องตั้งค่าและบำรุงรักษา |
14. ความผิดพลาดที่พบในโรงงาน
- เลือกวัสดุวาล์วไม่เหมาะกับของไหล
- ใช้ Ball Valve ควบคุมการไหลตลอดเวลา
- เลือก Pressure Rating ต่ำกว่าการใช้งานจริง
- ไม่เผื่อแรงดันกระชาก (Water Hammer)
- ติดตั้งวาล์วกลับทิศทาง
- ละเลยการตรวจสอบซีลและการรั่วซึม
15. สรุป
การเลือก Water Valve ที่เหมาะสมไม่ได้ขึ้นอยู่กับราคาเพียงอย่างเดียว แต่ต้องพิจารณา ชนิดของของไหล ความดัน อุณหภูมิ อัตราการไหล วัสดุของวาล์ว มาตรฐานการเชื่อมต่อ และลักษณะการใช้งาน ร่วมกัน การเลือกได้ถูกต้องตั้งแต่ต้นจะช่วยลดต้นทุนด้านพลังงาน ลดการหยุดเครื่องจักร และเพิ่มอายุการใช้งานของระบบท่อในระยะยาว
