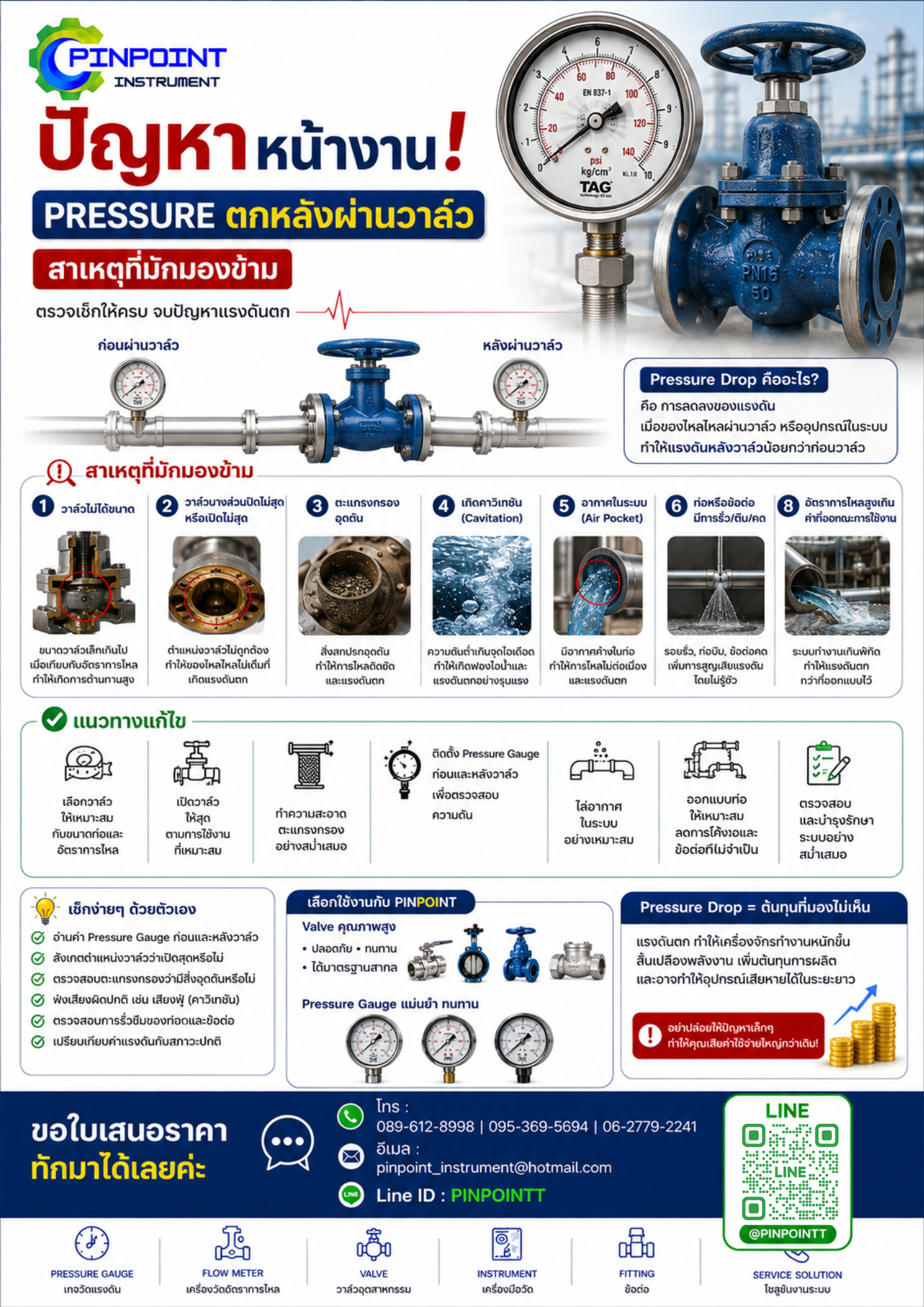

ปัญหาหน้างาน! Pressure ตกหลังผ่านวาล์ว สาเหตุที่มักมองข้าม

ปัญหาหน้างาน! Pressure ตกหลังผ่านวาล์ว สาเหตุที่มักมองข้าม
ปัญหาหน้างาน! Pressure ตกหลังผ่านวาล์ว สาเหตุที่มักมองข้าม

Pressure ตกหลังผ่านวาล์ว เป็นหนึ่งในปัญหาหน้างานที่พบได้บ่อยในระบบท่อของโรงงานอุตสาหกรรม โดยสังเกตได้จากแรงดันบริเวณ ก่อนวาล์วสูงกว่าหลังวาล์วอย่างผิดปกติ ส่งผลให้ปริมาณการไหลลดลง อุปกรณ์ปลายทางทำงานได้ไม่เต็มประสิทธิภาพ และอาจทำให้ระบบต้องใช้พลังงานมากขึ้น

อย่างไรก็ตาม Pressure Drop หลังวาล์วไม่ได้หมายความว่าวาล์วเสียเสมอไป เพราะอาจเกิดจากการเลือกขนาดวาล์วไม่เหมาะสม การเปิดวาล์วไม่สุด ตะแกรงกรองอุดตัน ท่อมีสิ่งกีดขวาง หรือสภาวะการไหลที่ผิดปกติ

บทความนี้จะพาไปดู สาเหตุ Pressure ตกหลังผ่านวาล์ว วิธีตรวจสอบ และแนวทางแก้ไขปัญหาหน้างาน เพื่อช่วยให้เลือก Valve และ Pressure Gauge ได้เหมาะสมกับระบบมากขึ้น

Pressure ตกหลังผ่านวาล์ว คืออะไร?

Pressure Drop (ΔP) คือค่าความแตกต่างของแรงดันระหว่างจุดหนึ่งกับอีกจุดหนึ่งในระบบ

ในกรณีของวาล์ว สามารถอธิบายได้ง่าย ๆ ว่า

Pressure ก่อนวาล์ว > Pressure หลังวาล์ว

เมื่อของไหลไหลผ่านวาล์ว จะเกิดความต้านทานต่อการไหลในระดับหนึ่ง ซึ่งทำให้แรงดันลดลง

Pressure Drop อาจเป็นเรื่องปกติของระบบ แต่หาก แรงดันตกมากกว่าที่ออกแบบไว้ หรือเกิดขึ้นพร้อมกับ Flow ที่ลดลงผิดปกติ ควรตรวจสอบระบบอย่างละเอียด

ปัญหาหน้างาน: เปิดวาล์วแล้ว Pressure ตก เกิดจากอะไร?

สาเหตุไม่ได้มีเพียงตัววาล์ว แต่ควรตรวจสอบทั้งระบบตั้งแต่ต้นทางจนถึงปลายทาง

1. วาล์วมีขนาดเล็กเกินไป

หากเลือก Valve Size เล็กเกินไปเมื่อเทียบกับอัตราการไหลที่ต้องการ วาล์วจะกลายเป็นจุดที่สร้างความต้านทานสูง ทำให้เกิด Pressure Drop มาก

ตัวอย่างเช่น ระบบต้องการ Flow สูง แต่เลือกวาล์วที่มีขนาดหรือความสามารถในการไหลไม่เพียงพอ อาจทำให้แรงดันด้าน Downstream ต่ำกว่าที่ต้องการ

แนวทางแก้ไข:
ตรวจสอบขนาดวาล์ว อัตราการไหล และค่าที่เกี่ยวข้องกับความสามารถในการไหลของวาล์ว เช่น Cv ก่อนเลือกใช้งาน

2. วาล์วเปิดไม่สุด หรือเปิดผิดตำแหน่ง

วาล์วบางประเภทจำเป็นต้องเปิดในตำแหน่งที่เหมาะสมกับการใช้งาน หากวาล์วเปิดไม่เต็มที่ ช่องทางการไหลจะถูกจำกัด ส่งผลให้เกิดความต้านทานและ Pressure Drop เพิ่มขึ้น

ควรตรวจสอบว่า

3. ตะแกรงกรองหรือ Strainer อุดตัน

Y-Strainer หรือ Filter ที่มีสิ่งสกปรกสะสมสามารถเป็นอีกสาเหตุหนึ่งของ Pressure Drop ที่มักถูกมองข้าม

เมื่อสิ่งสกปรกสะสมมากขึ้น พื้นที่สำหรับให้ของไหลไหลผ่านจะลดลง ทำให้ระบบมีความต้านทานเพิ่มขึ้น

วิธีตรวจสอบ:
ตรวจสอบ Strainer และทำความสะอาดตะแกรงกรองตามรอบการบำรุงรักษา

4. เกิด Cavitation ในระบบ

Cavitation สามารถเกิดขึ้นเมื่อความดันของของเหลวลดลงจนต่ำกว่าความดันไอของของเหลว ทำให้เกิดฟองไอภายในระบบ

เมื่อฟองไอเคลื่อนไปยังบริเวณที่มีความดันสูงขึ้น ฟองอาจยุบตัวอย่างรวดเร็วและทำให้เกิด

หากพบเสียงคล้ายกรวดไหลภายในวาล์วหรือท่อ และมีแรงสั่นสะเทือนผิดปกติ ควรตรวจสอบเรื่อง Cavitation โดยผู้เชี่ยวชาญ

5. มีอากาศในระบบ (Air Pocket)

ในระบบท่อของเหลว หากมีอากาศสะสมอยู่ในบางตำแหน่ง อาจทำให้การไหลและการวัดแรงดันไม่เสถียร

อาจพบอาการ เช่น

ควรตรวจสอบตำแหน่งที่อาจเกิดการสะสมของอากาศ รวมถึงระบบระบายอากาศที่เกี่ยวข้อง

6. ท่อหรือข้อต่อมีการรั่ว / ตีบ / คอด

Pressure Drop อาจไม่ได้เกิดจากวาล์วโดยตรง แต่เกิดจากระบบท่อที่อยู่ก่อนหรือหลังวาล์ว

ตัวอย่างเช่น

จึงควรตรวจสอบ Valve + Pipe + Fitting + Strainer ร่วมกัน

7. อัตราการไหลสูงเกินกว่าที่ระบบออกแบบ

หากระบบมี Flow Rate สูงเกินไป ความเร็วของของไหลจะเพิ่มขึ้น และอาจทำให้ Pressure Drop ในระบบเพิ่มขึ้นตามไปด้วย

ดังนั้นก่อนเปลี่ยนวาล์ว ควรตรวจสอบว่าอัตราการไหลจริงอยู่ในช่วงที่ระบบและอุปกรณ์ถูกออกแบบไว้หรือไม่

วิธีตรวจสอบ Pressure Drop หน้างาน

หากพบว่าแรงดันหลังวาล์วลดลงมากกว่าปกติ สามารถเริ่มตรวจสอบตามลำดับได้ดังนี้

STEP 1 — ตรวจสอบ Pressure ก่อนและหลังวาล์ว

ติดตั้งหรือใช้ Pressure Gauge ตรวจสอบแรงดันทั้งฝั่ง Upstream และ Downstream

จากนั้นเปรียบเทียบค่าแรงดันทั้งสองจุด

STEP 2 — ตรวจสอบตำแหน่งวาล์ว

ดูว่าวาล์วเปิดเต็มที่หรือไม่ และกลไกของวาล์วทำงานเป็นปกติหรือไม่

STEP 3 — ตรวจสอบ Strainer

ถอดตรวจสอบตะแกรงกรองว่ามีสนิม ตะกอน หรือสิ่งสกปรกสะสมหรือไม่

STEP 4 — ตรวจสอบท่อและ Fitting

ตรวจสอบการรั่ว การตีบตัน และสิ่งกีดขวางในระบบท่อ

STEP 5 — ตรวจสอบ Flow Rate

เปรียบเทียบ Flow จริงกับ Flow ที่ออกแบบไว้

STEP 6 — ตรวจสอบสภาพของวาล์ว

ตรวจสอบ Seat, Disc, Plug หรือชิ้นส่วนภายในวาล์วตามประเภทของ Valve

Pressure Drop ส่งผลต่อระบบอย่างไร?

หาก Pressure Drop สูงเกินความเหมาะสม อาจส่งผลกระทบต่อระบบ เช่น

ดังนั้น Pressure Drop จึงเป็นต้นทุนที่อาจมองไม่เห็น แต่ส่งผลต่อประสิทธิภาพของระบบในระยะยาว

แนวทางแก้ไข Pressure ตกหลังผ่านวาล์ว

การแก้ไขควรเริ่มจากการหาสาเหตุที่แท้จริง ไม่ควรเปลี่ยนวาล์วทันทีโดยไม่ตรวจสอบระบบ

✅ เลือก Valve ให้เหมาะกับงาน

พิจารณา Pipe Size, Flow Rate, Pressure, Temperature และชนิดของของไหล ให้เหมาะสม

✅ เปิดวาล์วให้อยู่ในตำแหน่งที่เหมาะสม

ตรวจสอบการทำงานของวาล์วและตำแหน่งเปิด–ปิดให้ถูกต้อง

✅ ทำความสะอาด Strainer

ตรวจสอบและทำความสะอาดตะแกรงกรองอย่างสม่ำเสมอ

✅ ตรวจสอบระบบท่อ

ตรวจสอบท่อและข้อต่อว่ามีการตีบตัน รั่ว หรือมีสิ่งกีดขวางหรือไม่

✅ ติดตั้ง Pressure Gauge ในตำแหน่งที่เหมาะสม

การมี Pressure Gauge ก่อนและหลังวาล์วช่วยให้สามารถเปรียบเทียบแรงดันและวิเคราะห์ Pressure Drop ได้ง่ายขึ้น

✅ ตรวจสอบและบำรุงรักษาระบบ

ควรมีการตรวจสอบ Pressure, Flow และสภาพของ Valve เป็นระยะ เพื่อป้องกันปัญหาที่อาจส่งผลต่อกระบวนการผลิต

เลือก Valve และ Pressure Gauge ให้เหมาะกับหน้างาน

การเลือกอุปกรณ์สำหรับระบบอุตสาหกรรมไม่ควรพิจารณาเพียง ขนาดท่อหรือราคา แต่ต้องดูข้อมูล Process ของหน้างานร่วมด้วย

ข้อมูลที่ควรเตรียมก่อนเลือก Valve

ข้อมูลที่ควรเตรียมก่อนเลือก Pressure Gauge
