rol Valve สำหรับควบคุมการไหลในระบบอุตสาหกรรม

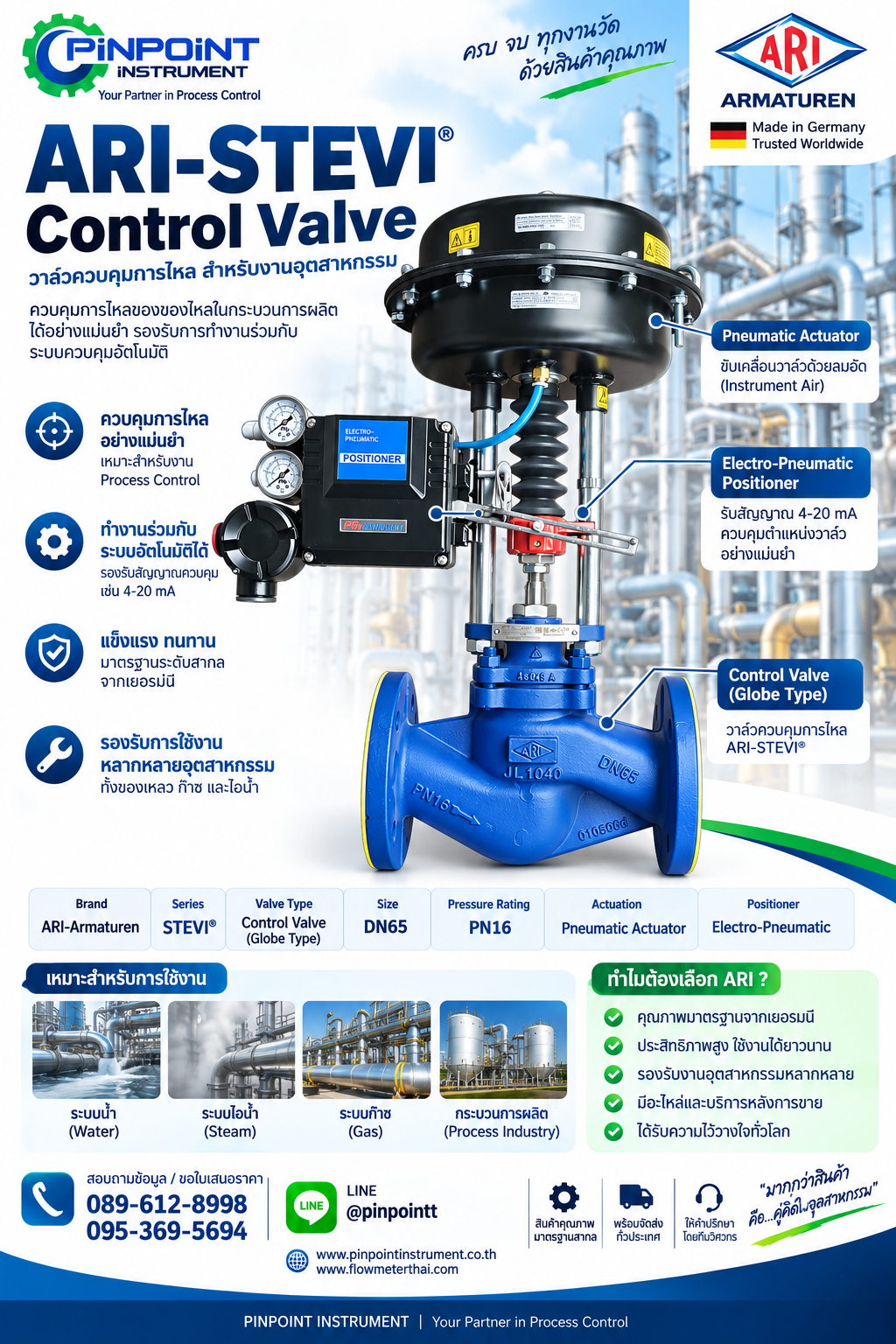

วาล์วในภาพเป็นชุด Pneumatic Control Valve สำหรับงานควบคุมกระบวนการผลิต โดยประกอบด้วยตัววาล์วแบบ Globe Control Valve, Pneumatic Actuator และ Electro-Pneumatic Positioner เหมาะสำหรับระบบที่ต้องการควบคุม Flow ของของเหลวหรือก๊าซอย่างต่อเนื่อง แทนการทำงานแบบเปิด–ปิดเพียงอย่างเดียว
ข้อมูลสินค้า
| รายการ | รายละเอียด |
|---|---|
| Brand | ARI-Armaturen |
| Series | ARI-STEVI® |
| Valve Type | Straightway Control Valve / Globe Control Valve |
| Nominal Size | DN65 |
| Pressure Rating | PN16 ตาม marking ที่เห็นบนตัววาล์ว |
| Actuator | Pneumatic Actuator |
| Positioner | Electro-Pneumatic Positioner |
| ระบบควบคุม | รองรับการควบคุมตำแหน่งวาล์วด้วยสัญญาณควบคุม ตาม configuration |
| การใช้งาน | Process Control / Flow Control |
หมายเหตุ: จากภาพสามารถอ่าน DN65 และ PN16 ได้ แต่เลข Fig./Type No., Kvs, Characteristic, Seat และวัสดุภายใน ไม่สามารถยืนยันได้ครบจากภาพ จึงควรตรวจ Nameplate หรือ Datasheet ก่อนนำไปใช้เป็น Specification สำหรับเสนอราคา
ARI-STEVI® คืออะไร?
ARI-STEVI® เป็นกลุ่ม Control Valve ของ ARI-Armaturen ที่ออกแบบสำหรับควบคุมของไหลในงาน Process Engineering และ Plant Construction
Control Valve แตกต่างจากวาล์วเปิด–ปิดทั่วไปตรงที่สามารถปรับตำแหน่งของ Plug เพื่อควบคุมปริมาณการไหลให้สัมพันธ์กับสัญญาณควบคุมของระบบ
ARI ระบุว่า STEVI มีรุ่นสำหรับการใช้งานกับ น้ำร้อน น้ำหล่อเย็น ไอน้ำ สารทำความเย็น ก๊าซ น้ำมันถ่ายเทความร้อน และน้ำเกลือ โดยขึ้นอยู่กับรุ่น วัสดุ และสเปกของวาล์ว
ส่วนประกอบสำคัญของชุด Control Valve ในภาพ
1. Control Valve
ส่วนล่างสีน้ำเงินคือ ตัววาล์ว ทำหน้าที่ควบคุมการไหลของ Process Media
จากตัววาล์วสามารถเห็น Marking เช่น
DN65
PN16
ซึ่งเป็นข้อมูลสำคัญสำหรับการตรวจสอบขนาดและ Pressure Rating ของวาล์ว
2. Pneumatic Actuator
ส่วนสีดำด้านบนคือ Pneumatic Actuator
ทำหน้าที่เปลี่ยนพลังงานจากลมอัดให้เป็นแรงในการขยับ Stem ของ Control Valve
เมื่อระบบควบคุมส่งคำสั่งมา Actuator จะขยับตำแหน่งของ Valve Plug เพื่อเปลี่ยนพื้นที่การไหล
3. Electro-Pneumatic Positioner
อุปกรณ์สีดำด้านข้างคือ Electro-Pneumatic Positioner
หน้าที่สำคัญคือรับสัญญาณควบคุมทางไฟฟ้า แล้วควบคุมแรงดันลมเข้าสู่ Actuator เพื่อให้ Stem/Valve Plug ไปอยู่ในตำแหน่งที่ต้องการ
สำหรับ ARI-STEVI-POS® ผู้ผลิตระบุว่าสามารถแปลงสัญญาณ Setpoint 4–20 mA เป็นตำแหน่งของวาล์ว และใช้ Hall Sensor ตรวจจับตำแหน่งจริงของวาล์วแบบไม่สัมผัส
หลักการทำงานของชุดนี้
สามารถเข้าใจง่าย ๆ เป็น
Controller / PLC
↓
4–20 mA Signal
↓
Positioner
↓
Pneumatic Actuator
↓
Control Valve
↓
ควบคุม Flow ของ Process
ตัวอย่างเช่น หากระบบต้องการเพิ่ม Flow ระบบ Control จะส่งสัญญาณไปยัง Positioner จากนั้น Positioner จะควบคุมแรงดันลมไปยัง Actuator เพื่อปรับตำแหน่งวาล์วตาม Setpoint
จุดเด่นของ Control Valve
🔹 ควบคุม Flow แบบอัตโนมัติ
เหมาะกับระบบ Process ที่ต้องปรับ Flow ตามค่าที่ระบบต้องการ
🔹 ทำงานร่วมกับระบบ Control ได้
สามารถออกแบบให้ทำงานร่วมกับ PLC / DCS / Control System ตาม Positioner และ Configuration ที่เลือก
🔹 ใช้ Pneumatic Actuator
เหมาะกับงานอุตสาหกรรมที่มีระบบ Instrument Air
🔹 ปรับตำแหน่งวาล์วได้ต่อเนื่อง
แตกต่างจากวาล์ว On/Off ที่เน้นเปิดสุดหรือปิดสุด
🔹 เหมาะกับงาน Process Control
ใช้สำหรับควบคุมตัวแปรต่าง ๆ เช่น Flow, Pressure, Temperature หรือ Level ผ่านการควบคุม Flow ของ Process Media
รุ่นที่ควรรู้จักในตระกูล ARI-STEVI®
สำหรับการเขียนข้อมูลบนเว็บไซต์ ควรแยก Series กับ Fig./Model ออกจากกัน
ARI-STEVI® 440 / 441
เป็น Straightway Control Valve ที่รองรับ Pneumatic Actuator และมีขนาดตั้งแต่ DN15–250 ตามเอกสารผู้ผลิต
ARI-STEVI® 470 / 471
เป็นอีกกลุ่มของ Straightway Control Valve รองรับ Pneumatic Actuator และครอบคลุม DN15–150 โดยมีรุ่นสำหรับ PN16/25 และ PN40 ตาม configuration
ดังนั้น ไม่ควรเขียนว่า “รุ่น 440” จากรูปเพียงอย่างเดียว จนกว่าจะเห็นเลข Fig. บน Nameplate ชัดเจน
ตัวอย่างการใช้งาน
ARI ระบุการใช้งานของ STEVI Control Valve กับ Process Media หลายประเภท เช่น
💧 Hot Water / Cooling Water
ควบคุมการไหลของน้ำในระบบ Process และ Utility
♨️ Steam
ใช้ควบคุม Flow ของไอน้ำตามข้อกำหนดของรุ่นและวัสดุ
💨 Gas
สามารถใช้กับงาน Gas ที่สเปกของวาล์วรองรับ
❄️ Refrigerant
ใช้ในระบบที่เกี่ยวข้องกับสารทำความเย็นตามรุ่นที่เหมาะสม
🧪 Process Industry
เหมาะกับระบบที่ต้องการควบคุม Flow แบบอัตโนมัติ
ก่อนเลือก Control Valve ต้องดูอะไร?
อย่าเลือกจาก DN65 / PN16 เพียงอย่างเดียว
ควรมีข้อมูลอย่างน้อย:
✅ Media / ชนิดของของไหล
✅ Flow Rate
✅ Inlet Pressure
✅ Outlet Pressure
✅ Differential Pressure
✅ Temperature
✅ Pipe Size
✅ Pressure Rating
✅ Kvs / Cv
✅ Flow Characteristic
✅ Leakage Class
✅ Valve Body Material
✅ Seat Material
✅ Actuator Type
✅ Spring Range
✅ Control Signal
✅ Fail Open / Fail Close
✅ Positioner
✅ Connection Standard
โดยเฉพาะ Kvs/Cv และ Differential Pressure เป็นข้อมูลสำคัญในการ Sizing Control Valve
🔧 สรุปสินค้า
ARI-STEVI® Control Valve DN65 PN16 พร้อม Pneumatic Actuator + Electro-Pneumatic Positioner เป็นชุดควบคุมวาล์วสำหรับงาน Process Control ที่สามารถนำไปใช้งานร่วมกับระบบควบคุมอัตโนมัติของโรงงานได้ โดยการเลือก Model, Trim, Kvs, Actuator และ Positioner ต้องอ้างอิงสภาวะการทำงานจริงของหน้างาน
Brand: ARI-Armaturen
Product Family: ARI-STEVI® Control Valve
Size: DN65
Pressure Rating: PN16
Actuation: Pneumatic
Positioner: Electro-Pneumatic Positioner
ARI มีระบบ ARI-ID ซึ่งใช้รหัสเฉพาะบน Nameplate เพื่อระบุข้อมูลของวาล์วแต่ละตัว รวมถึง Datasheet, คู่มือ และข้อมูลอะไหล่ ดังนั้นหากต้องการระบุ Fig./Model No. แบบ 100% แนะนำใช้รูป Nameplate ที่เห็นตัวเลขชัด ๆ ประกอบด้วย
