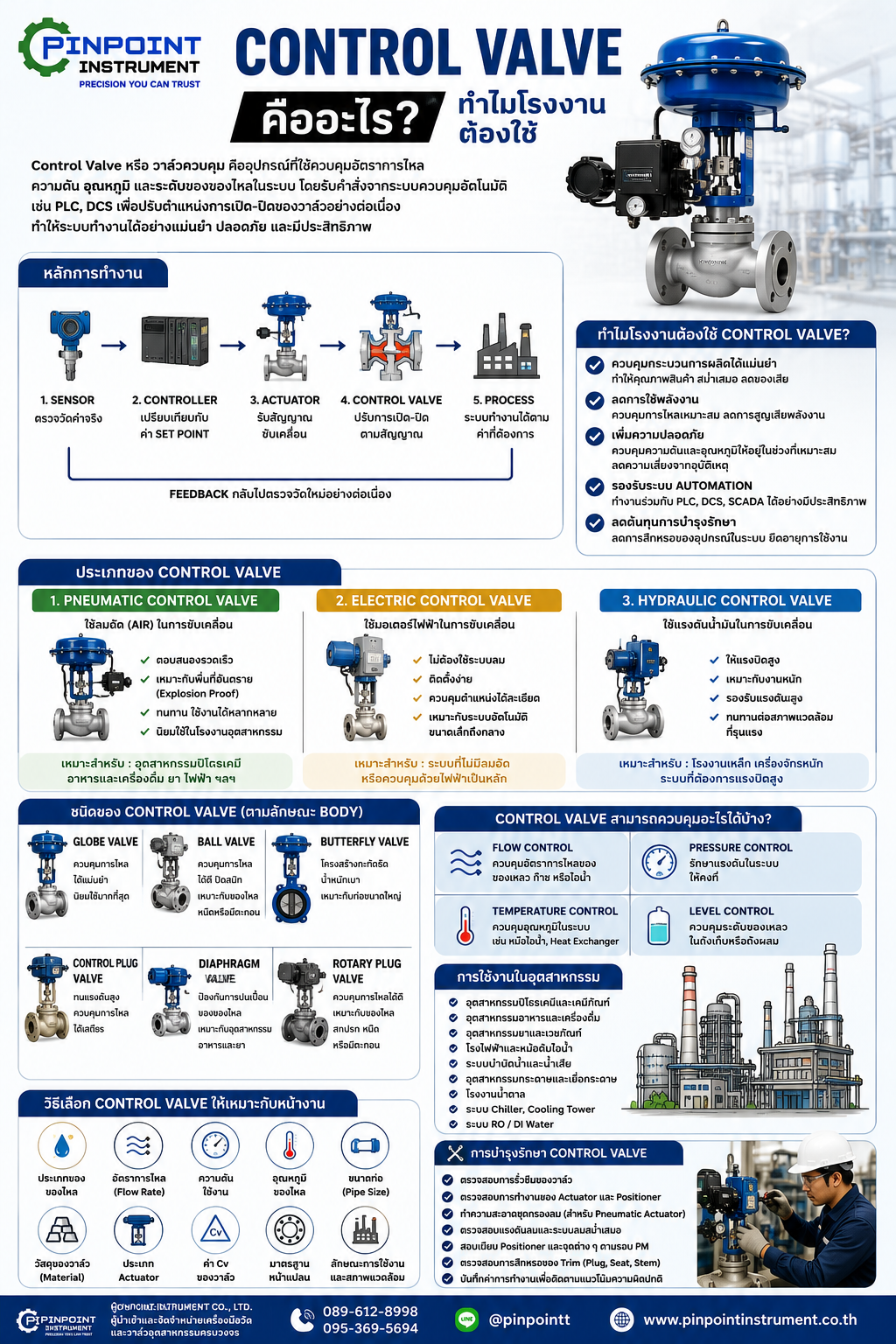

Control Valve คืออะไร?

Control Valve (คอนโทรลวาล์ว) หรือ วาล์วควบคุม คืออุปกรณ์ที่ใช้ ควบคุมอัตราการไหล (Flow), ความดัน (Pressure), อุณหภูมิ (Temperature) และระดับของเหลว (Level) ภายในระบบท่อของโรงงานอุตสาหกรรม โดยรับคำสั่งจากระบบควบคุมอัตโนมัติ เช่น PLC, DCS หรือ SCADA เพื่อปรับตำแหน่งการเปิด-ปิดของวาล์วอย่างต่อเนื่อง

แตกต่างจาก Ball Valve หรือ Gate Valve ที่มักใช้เปิดหรือปิดแบบเต็มที่ (On/Off) Control Valve สามารถเปิดได้หลายระดับ เช่น 10%, 35%, 60% หรือ 90% เพื่อให้ได้ค่าการไหลที่ต้องการอย่างแม่นยำ

ด้วยเหตุนี้ Control Valve จึงเป็นอุปกรณ์สำคัญในกระบวนการผลิตที่ต้องการความแม่นยำและความเสถียรของระบบ

หลักการทำงานของ Control Valve

Control Valve ทำงานร่วมกับระบบควบคุมแบบอัตโนมัติ โดยมีองค์ประกอบหลักดังนี้

Sensor หรือ Transmitter ตรวจวัดค่าจริงของระบบ เช่น อัตราการไหล ความดัน หรืออุณหภูมิ
PLC หรือ DCS Controller เปรียบเทียบค่าที่วัดได้กับค่าที่ตั้งไว้ (Set Point)
หากค่าคลาดเคลื่อน ระบบจะส่งสัญญาณควบคุมไปยัง Actuator
Actuator จะสั่งให้ Control Valve เปิดหรือปิดในระดับที่เหมาะสม
ระบบจะทำงานวนซ้ำตลอดเวลาเพื่อรักษาค่าที่ต้องการ

ตัวอย่างเช่น หากต้องการรักษาอุณหภูมิของถังผสมไว้ที่ 80°C เมื่อเซ็นเซอร์ตรวจพบว่าอุณหภูมิลดลง ระบบจะสั่งให้ Control Valve เปิดมากขึ้นเพื่อเพิ่มการไหลของไอน้ำเข้าสู่เครื่องแลกเปลี่ยนความร้อน จนกระทั่งอุณหภูมิกลับสู่ค่าที่กำหนด

ส่วนประกอบของ Control Valve

Control Valve ประกอบด้วยส่วนสำคัญหลายส่วน ได้แก่

1. Valve Body

เป็นตัวเรือนหลักที่ของไหลไหลผ่าน มีหลายรูปแบบ เช่น Globe Valve, Ball Valve หรือ Butterfly Valve

2. Trim

ประกอบด้วย Plug, Seat และ Stem ซึ่งทำหน้าที่ควบคุมปริมาณการไหล

3. Actuator

อุปกรณ์ที่ใช้ขับเคลื่อนการเปิด-ปิดวาล์ว โดยรับคำสั่งจาก Controller

4. Positioner

ทำหน้าที่ควบคุมตำแหน่งของวาล์วให้ตรงกับสัญญาณที่ได้รับ ช่วยเพิ่มความแม่นยำในการควบคุม

ประเภทของ Control Valve

1. Pneumatic Control Valve

ใช้ลมอัดเป็นแหล่งพลังงานในการขับเคลื่อน Actuator

ข้อดี

ตอบสนองรวดเร็ว
เหมาะกับพื้นที่อันตราย (Explosion Proof)
ทนทาน
นิยมนำมาใช้ในโรงงานอุตสาหกรรม

เหมาะสำหรับ

โรงงานปิโตรเคมี
โรงงานอาหาร
โรงงานยา
โรงไฟฟ้า

2. Electric Control Valve

ใช้มอเตอร์ไฟฟ้าในการควบคุมการเปิด-ปิด

ข้อดี

ไม่ต้องใช้ระบบลม
ติดตั้งง่าย
เหมาะกับระบบอัตโนมัติขนาดเล็กถึงกลาง
ควบคุมตำแหน่งได้ละเอียด

3. Hydraulic Control Valve

ใช้แรงดันน้ำมันในการขับเคลื่อน

นิยมใช้กับระบบที่ต้องการแรงบิดสูง เช่น

ระบบผลิตเหล็ก
โรงงานหนัก
เครื่องจักรขนาดใหญ่

Control Valve ควบคุมอะไรได้บ้าง?

Control Valve สามารถควบคุมตัวแปรในกระบวนการผลิตได้หลายประเภท เช่น

Flow Control

ควบคุมอัตราการไหลของน้ำ น้ำมัน สารเคมี หรือก๊าซ

Pressure Control

รักษาแรงดันให้คงที่ ลดความเสี่ยงจากแรงดันสูงเกินไป

Temperature Control

ควบคุมอุณหภูมิในระบบแลกเปลี่ยนความร้อน Boiler และระบบ Steam

Level Control

ควบคุมระดับของเหลวในถังเก็บหรือถังผสม

ทำไมโรงงานต้องใช้ Control Valve?

1. ควบคุมกระบวนการผลิตได้แม่นยำ

Control Valve สามารถปรับปริมาณการไหลได้อย่างต่อเนื่อง ทำให้คุณภาพการผลิตมีความสม่ำเสมอ ลดความคลาดเคลื่อนของกระบวนการ

2. ลดการใช้พลังงาน

การควบคุมการไหลให้เหมาะสมช่วยลดการสูญเสียพลังงาน ทั้งในระบบปั๊ม ระบบลมอัด และระบบไอน้ำ ส่งผลให้ต้นทุนการผลิตลดลง

3. เพิ่มความปลอดภัย

การควบคุมแรงดันและอุณหภูมิให้อยู่ในช่วงที่เหมาะสม ช่วยลดความเสี่ยงจากการเกิดอุบัติเหตุ เช่น ท่อแตก อุปกรณ์เสียหาย หรือการรั่วไหลของสารเคมี

4. รองรับระบบ Automation

Control Valve สามารถทำงานร่วมกับ PLC, DCS และ SCADA ได้อย่างมีประสิทธิภาพ จึงเป็นองค์ประกอบสำคัญของโรงงานอัตโนมัติ (Smart Factory)

5. ลดต้นทุนการบำรุงรักษา

การควบคุมกระบวนการได้อย่างเหมาะสมช่วยลดการสึกหรอของปั๊ม มอเตอร์ และอุปกรณ์ในระบบ ทำให้อายุการใช้งานยาวนานขึ้น

การใช้งาน Control Valve ในอุตสาหกรรม

Control Valve ถูกนำไปใช้อย่างแพร่หลายในหลายอุตสาหกรรม เช่น

โรงงานอาหารและเครื่องดื่ม
โรงงานยา
โรงงานเคมี
โรงงานปิโตรเคมี
โรงงานผลิตกระดาษ
โรงงานน้ำตาล
ระบบ Boiler และ Steam
ระบบ Chiller และ Cooling Tower
ระบบ RO และ DI Water
ระบบบำบัดน้ำเสีย
โรงไฟฟ้า
โรงงานผลิตชิ้นส่วนอิเล็กทรอนิกส์

วิธีเลือก Control Valve

ก่อนเลือกใช้งาน ควรพิจารณาปัจจัยต่อไปนี้

ประเภทของของไหล (น้ำ ไอน้ำ ก๊าซ น้ำมัน หรือสารเคมี)
อัตราการไหล (Flow Rate)
ความดันใช้งาน
อุณหภูมิของของไหล
ขนาดท่อ
วัสดุของตัววาล์ว เช่น Stainless Steel, Carbon Steel หรือ Bronze
ประเภทของ Actuator (Pneumatic, Electric หรือ Hydraulic)
ค่า Cv ของวาล์ว
มาตรฐานหน้าแปลน เช่น JIS, ANSI หรือ DIN

การเลือก Control Valve ที่เหมาะสมจะช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพ ลดการสูญเสียพลังงาน และยืดอายุการใช้งานของอุปกรณ์

การบำรุงรักษา Control Valve

เพื่อให้ Control Valve ทำงานได้อย่างต่อเนื่อง ควรดำเนินการดังนี้

ตรวจสอบการรั่วซึมของตัววาล์ว
ตรวจสอบการทำงานของ Actuator
ทำความสะอาด Positioner และชุดกรองลม
ตรวจสอบแรงดันลมในระบบ (สำหรับ Pneumatic Actuator)
สอบเทียบ Positioner ตามรอบการบำรุงรักษา
ตรวจสอบการสึกหรอของ Trim และ Seat
บันทึกค่าการทำงานเพื่อติดตามแนวโน้มความผิดปกติ

คำถามที่พบบ่อย (FAQ)

Control Valve ต่างจาก Ball Valve อย่างไร?

Ball Valve ใช้สำหรับเปิดหรือปิดการไหลเป็นหลัก ส่วน Control Valve ออกแบบมาเพื่อควบคุมการไหลอย่างต่อเนื่องและแม่นยำตามคำสั่งของระบบควบคุม

Control Valve ใช้กับระบบ Steam ได้หรือไม่?

ได้ แต่ต้องเลือกวัสดุและชนิดของวาล์วให้รองรับอุณหภูมิและแรงดันของไอน้ำ รวมถึงเลือก Actuator ที่เหมาะสมกับสภาพการใช้งาน

Pneumatic กับ Electric Control Valve แบบไหนดีกว่า?

ไม่มีแบบใดดีที่สุด ขึ้นอยู่กับลักษณะงาน หากโรงงานมีระบบลมอัดและอยู่ในพื้นที่เสี่ยงต่อการระเบิด Pneumatic มักเป็นตัวเลือกที่เหมาะสม ส่วน Electric เหมาะกับงานที่ไม่มีระบบลมและต้องการติดตั้งง่าย

ควรสอบเทียบ Control Valve บ่อยแค่ไหน?

โดยทั่วไปควรตรวจสอบและสอบเทียบอย่างน้อยปีละ 1 ครั้ง หรือเป็นไปตามแผนการบำรุงรักษาของโรงงานและคำแนะนำของผู้ผลิต

สรุป

Control Valve เป็นอุปกรณ์สำคัญที่ช่วยควบคุมอัตราการไหล ความดัน อุณหภูมิ และระดับของของไหลในกระบวนการผลิต ทำให้ระบบทำงานได้อย่างแม่นยำ ปลอดภัย และมีประสิทธิภาพมากขึ้น การเลือกประเภทของวาล์ว ขนาด วัสดุ และ Actuator ให้เหมาะสมกับการใช้งาน รวมถึงการบำรุงรักษาอย่างสม่ำเสมอ จะช่วยลดต้นทุนการผลิต ยืดอายุการใช้งานของอุปกรณ์ และเพิ่มความน่าเชื่อถือของระบบในระยะยาว
