ในระบบท่ออุตสาหกรรมและงานวิศวกรรมต่าง ๆ การเชื่อมต่อท่อ วาล์ว หรืออุปกรณ์เสริมให้มีความแข็งแรงและปลอดภัยเป็นสิ่งสำคัญอย่างยิ่ง หน้าแปลน (Flange Types) จึงถูกนำมาใช้เป็นชิ้นส่วนหลักในการเชื่อมต่อ โดยมีหน้าที่ช่วยยึดท่อเข้าด้วยกัน ทำให้ถอดบำรุงรักษาได้ง่ายขึ้น และยังช่วยป้องกันการรั่วซึมของของไหล

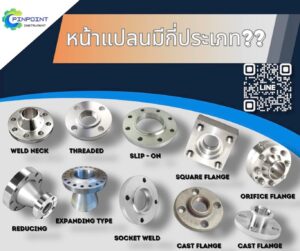

บทความนี้จะพามารู้จักกับ ประเภทของ หน้าแปลน (Flange Types) ตามภาพ เช่น Weld Neck, Threaded, Slip-on, Square Flange, Orifice Flange, Reducing Flange, Expanding Flange, Socket Weld, Cast Flange และอื่น ๆ พร้อมคำอธิบายจุดเด่น ข้อดี และการเลือกใช้งานอย่างเหมาะสม
1. Weld Neck Flange (หน้าแปลนเชื่อมคอ)
• มีคอยาวสำหรับเชื่อมติดกับท่อโดยตรง
• ทนแรงดันและอุณหภูมิสูงได้ดี
• เหมาะสำหรับงานที่ต้องการความแข็งแรงสูง เช่น โรงไฟฟ้า, ปิโตรเคมี
• ลดความเค้น (Stress) บริเวณรอยเชื่อม
2. Threaded Flange (หน้าแปลนเกลียว)
• ไม่ต้องเชื่อม ใช้เกลียวในการต่อท่อ
• เหมาะกับท่อขนาดเล็กและระบบแรงดันต่ำ
• ติดตั้งง่าย ถอดเปลี่ยนสะดวก
• ใช้ในระบบที่ไม่สามารถเชื่อมท่อได้
3. Slip-on Flange (หน้าแปลนสวมเชื่อม)
• ใส่ท่อเข้าไปในหน้าแปลนก่อนแล้วเชื่อมทั้งด้านนอกและด้านใน
• ติดตั้งง่าย ราคาประหยัดกว่าประเภทอื่น
• เหมาะกับงานแรงดันปานกลาง
4. Square Flange (หน้าแปลนสี่เหลี่ยม)
• มีลักษณะเป็นสี่เหลี่ยม ใช้ในระบบนิวแมติกส์และไฮดรอลิก
• รองรับแรงดันสูง
• นิยมใช้ในโรงงานอุตสาหกรรมหนัก
5. Orifice Flange (หน้าแปลนสำหรับวัดการไหล)
• ใช้คู่กับ Orifice Plate
• ออกแบบมาเพื่อวัดอัตราการไหลของของเหลวและก๊าซ
• มีรูเจาะสำหรับใส่ Pressure Tapping
6. Reducing Flange (หน้าแปลนลดขนาด)
• ใช้เชื่อมต่อท่อที่มีขนาดต่างกัน
• ช่วยประหยัดพื้นที่และค่าใช้จ่าย
• เหมาะกับงานที่ต้องการเปลี่ยนเส้นผ่านศูนย์กลางท่อ
7. Expanding Flange (หน้าแปลนขยาย)
• ใช้เพิ่มขนาดเส้นผ่านศูนย์กลางท่อ
• ช่วยให้ระบบท่อขยายจากขนาดเล็กไปใหญ่ได้ง่าย
• นิยมใช้ในงานอุตสาหกรรมก๊าซและของเหลว
8. Socket Weld Flange (หน้าแปลนซ็อกเก็ตเชื่อม)
• ใช้กับท่อขนาดเล็ก เส้นผ่านศูนย์กลางไม่เกิน 2 นิ้ว
• เชื่อมรอบขอบนอก ทำให้แข็งแรงและป้องกันการรั่ว
• เหมาะกับงานแรงดันสูง
9. Cast Flange (หน้าแปลนหล่อ)
• ผลิตด้วยการหล่อขึ้นรูป (Casting)
• แข็งแรง ใช้กับระบบแรงดันสูง
• เหมาะสำหรับงานอุตสาหกรรมทั่วไป
10. การเลือกหน้าแปลนที่เหมาะสม
1. มาตรฐาน (Standards): ANSI, JIS, DIN
2. วัสดุ (Material): Carbon Steel, Stainless Steel, Cast Iron
3. แรงดันและอุณหภูมิ: เลือกตาม Class เช่น 150, 300, 600
4. ขนาดท่อ (Pipe Size): ต้องตรงกับระบบ
5. ประเภทการใช้งาน: น้ำ, ก๊าซ, ไอน้ำ, สารเคมี
