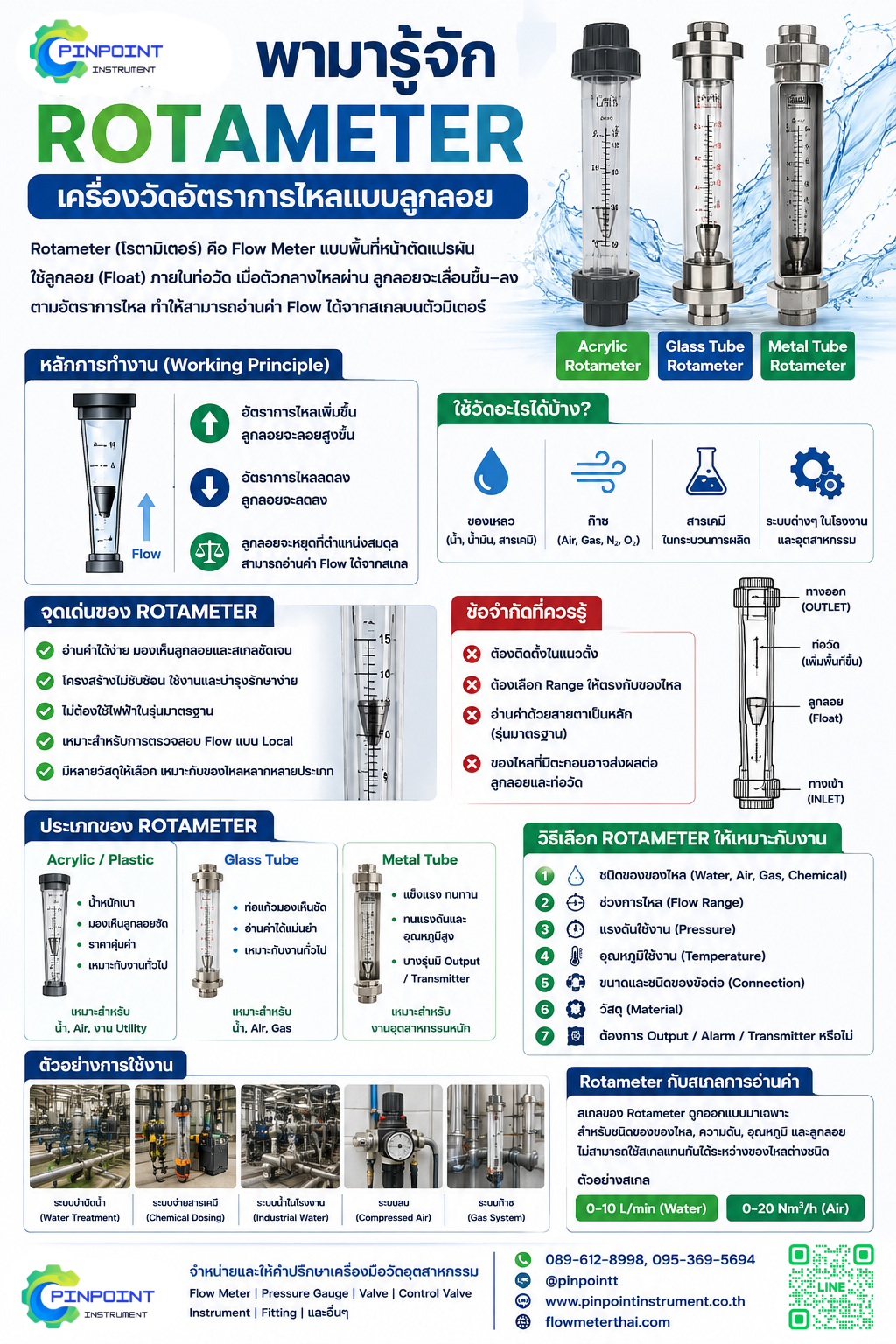

Rotameter (โรตามิเตอร์) หรือที่เรียกว่า Variable Area Flow Meter เป็นอุปกรณ์สำหรับวัดอัตราการไหลของของเหลวและก๊าซ โดยใช้ ลูกลอย (Float) ภายในท่อวัดที่มีพื้นที่หน้าตัดเปลี่ยนแปลง เมื่อตัวกลางไหลผ่าน ลูกลอยจะเลื่อนขึ้นหรือลงตามอัตราการไหล ทำให้ผู้ใช้งานสามารถอ่านค่า Flow ได้จากสเกลบนตัวมิเตอร์
Rotameter เป็น Flow Meter ที่มีโครงสร้างไม่ซับซ้อน ใช้งานง่าย และเหมาะกับงานที่ต้องการดูอัตราการไหลแบบ Local Indication โดยไม่จำเป็นต้องใช้ไฟฟ้าในรุ่นมาตรฐาน
Rotameter คืออะไร?
Rotameter คือ Flow Meter แบบพื้นที่หน้าตัดแปรผัน (Variable Area Flow Meter) ที่ใช้สำหรับวัดอัตราการไหลของของเหลวหรือก๊าซ
ภายใน Rotameter จะมี ลูกลอย อยู่ภายในท่อวัด โดยทั่วไปท่อจะมีลักษณะเรียวหรือมีพื้นที่หน้าตัดเพิ่มขึ้นตามความสูง
เมื่อของไหลไหลจากด้านล่างขึ้นด้านบน จะเกิดแรงยกลูกลอย หากอัตราการไหลเพิ่มขึ้น ลูกลอยจะลอยสูงขึ้นจนถึงตำแหน่งสมดุล และผู้ใช้งานสามารถอ่านค่า Flow จากสเกลที่กำหนดไว้
หลักการง่าย ๆ คือ
Flow เพิ่มขึ้น → ลูกลอยสูงขึ้น
Flow ลดลง → ลูกลอยลดลง
หลักการทำงานของ Rotameter
การทำงานของ Rotameter อาศัยสมดุลของแรงที่กระทำต่อลูกลอย
เมื่อของไหลไหลเข้าสู่ตัวมิเตอร์ จะเกิดแรงยกจากการไหลขึ้นด้านบน ขณะเดียวกันลูกลอยก็มีน้ำหนักและแรงต้านจากของไหล
เมื่อลูกลอยอยู่ในตำแหน่งที่แรงต่าง ๆ สมดุลกัน ตำแหน่งนั้นจะแสดงถึงอัตราการไหลของของไหล
ดังนั้นตำแหน่งของลูกลอยจึงสัมพันธ์กับ Flow Rate
ตัวอย่าง
หาก Rotameter มีสเกล 0–10 L/min และลูกลอยอยู่บริเวณตำแหน่ง 6
ก็สามารถอ่านค่าได้ประมาณ 6 L/min ทั้งนี้ต้องอ่านตามสเกลและชนิดของ Float ที่ผู้ผลิตกำหนด
Rotameter ใช้วัดอะไรได้บ้าง?
Rotameter สามารถใช้วัดตัวกลางได้หลายประเภท ขึ้นอยู่กับวัสดุและ Specification ของรุ่นนั้น ๆ
💧 น้ำ
นิยมใช้กับระบบน้ำและ Utility เช่น
- ระบบน้ำหล่อเย็น
- ระบบน้ำในโรงงาน
- ระบบ RO
- ระบบบำบัดน้ำ
- ระบบจ่ายน้ำ
💨 อากาศและก๊าซ
สามารถใช้กับ Air และ Gas บางประเภท เช่น
- Compressed Air
- Oxygen
- Nitrogen
- Gas ในกระบวนการผลิต
โดยต้องเลือก Rotameter ให้เหมาะกับชนิดของก๊าซและช่วงการวัด
🧪 สารเคมี
Rotameter บางรุ่นสามารถใช้กับ Chemical ได้ โดยต้องพิจารณา Material ของ Tube, Float, Seal และ Connection ให้เข้ากันได้กับสารเคมี
Rotameter มีกี่ประเภท?
Rotameter สามารถแบ่งตามวัสดุและรูปแบบการใช้งานได้หลายแบบ
1. Acrylic / Plastic Rotameter
ตัวท่อวัดทำจากวัสดุพลาสติก เช่น Acrylic หรือวัสดุที่เหมาะกับ Application
จุดเด่น
- น้ำหนักเบา
- มองเห็นลูกลอยได้ชัด
- ราคาคุ้มค่า
- เหมาะกับงานทั่วไป
นิยมใช้กับระบบน้ำ Air และงาน Utility ที่สภาพการใช้งานไม่รุนแรงมาก
2. Glass Tube Rotameter
ใช้ท่อแก้วเป็นส่วนแสดงผล ทำให้มองเห็นลูกลอยและการไหลได้อย่างชัดเจน
เหมาะกับงานที่ต้องการอ่านค่า Flow โดยตรงจากหน้างาน
อย่างไรก็ตาม ต้องพิจารณาอุณหภูมิ แรงดัน และความเหมาะสมของวัสดุแก้วก่อนใช้งาน
3. Metal Tube Rotameter
ตัวท่อวัดทำจากโลหะ เช่น Stainless Steel เหมาะกับงานที่ต้องการความแข็งแรงมากขึ้น หรือ Application ที่มีแรงดันและอุณหภูมิสูงกว่ารุ่นทั่วไป
บางรุ่นสามารถติดตั้งระบบส่งสัญญาณหรือ Transmitter เพิ่มเติมได้
Rotameter มีข้อดีอะไร?
✅ อ่านค่าได้ง่าย
ผู้ใช้งานสามารถดูตำแหน่งลูกลอยและอ่านค่า Flow จากสเกลได้โดยตรง
✅ โครงสร้างไม่ซับซ้อน
Rotameter แบบมาตรฐานไม่มีชิ้นส่วนอิเล็กทรอนิกส์ที่จำเป็นต่อการอ่านค่า จึงใช้งานและดูแลรักษาได้ง่าย
✅ ไม่ต้องใช้ไฟฟ้าในรุ่น Local Indicator
เหมาะกับ Application ที่ต้องการเพียงแสดงค่า Flow ที่หน้างาน
✅ เหมาะกับการตรวจสอบ Flow
ใช้เป็นเครื่องมือสำหรับตรวจสอบอัตราการไหลของน้ำ Air และ Gas ในระบบต่าง ๆ
✅ มีหลายวัสดุให้เลือก
สามารถเลือก Tube และวัสดุให้เหมาะกับของไหลและสภาพการใช้งาน
ข้อจำกัดของ Rotameter
แม้ Rotameter จะใช้งานง่าย แต่ก็มีข้อจำกัดที่ควรรู้ก่อนเลือกใช้
❌ ต้องติดตั้งในแนวตั้ง
Rotameter แบบลูกลอยทั่วไปต้องติดตั้งในแนวที่เหมาะสม เพื่อให้ลูกลอยเคลื่อนที่ตามหลักการทำงานที่ออกแบบไว้
❌ ต้องเลือก Range ให้ตรงกับของไหล
สเกลของ Rotameter ไม่ได้สามารถใช้แทนกันได้ทุกชนิด เพราะค่า Flow ขึ้นอยู่กับคุณสมบัติของตัวกลาง
❌ อ่านค่าด้วยสายตาเป็นหลักในรุ่นมาตรฐาน
หากต้องการส่งค่าเข้า PLC หรือระบบควบคุม อาจต้องเลือกรุ่นที่มี Alarm, Switch หรือ Output เพิ่มเติม
❌ ต้องพิจารณาสภาพของของไหล
ของไหลที่มีตะกอนหรือสิ่งปนเปื้อนอาจส่งผลต่อลูกลอยและท่อวัด จึงควรเลือกอุปกรณ์ให้เหมาะกับ Application
Rotameter กับ Flow Meter ต่างกันอย่างไร?
จริง ๆ แล้ว Rotameter ก็เป็น Flow Meter ประเภทหนึ่ง แต่มีหลักการวัดแบบ Variable Area
| หัวข้อ | Rotameter | Flow Meter ประเภทอื่น |
|---|---|---|
| หลักการ | Variable Area | แตกต่างตามประเภท |
| การแสดงผล | ลูกลอย + Scale | Display / Output / Scale |
| ไฟฟ้า | รุ่นมาตรฐานไม่จำเป็นต้องใช้ | บางรุ่นต้องใช้ |
| การติดตั้ง | โดยทั่วไปติดตั้งแนวตั้ง | ขึ้นอยู่กับประเภท |
| การดูค่า | ดูที่หน้างาน | อาจดูผ่าน Display/PLC ได้ |
| ราคา | มีตั้งแต่รุ่นประหยัดถึงอุตสาหกรรม | แตกต่างตามเทคโนโลยี |
ดังนั้นควรเลือกจาก Application จริง ไม่ใช่เลือกจากราคาเพียงอย่างเดียว
วิธีเลือก Rotameter ให้เหมาะกับงาน
ก่อนสั่งซื้อ Rotameter ควรเตรียมข้อมูลให้ครบ เพื่อให้ได้ Range และวัสดุที่เหมาะสม
1. ชนิดของของไหล
ระบุให้ชัดเจนว่าเป็น
- Water
- Air
- Gas
- Oil
- Chemical
- อื่น ๆ
2. Flow Range
ควรแจ้งค่า
Minimum Flow / Normal Flow / Maximum Flow
เช่น
0–10 L/min
หรือ
10–100 L/min
3. Pressure
ต้องทราบแรงดันใช้งานของระบบ เพราะมีผลต่อการเลือกประเภทของ Rotameter
4. Temperature
อุณหภูมิของตัวกลางเป็นอีกหนึ่งปัจจัยสำคัญ โดยเฉพาะการเลือกวัสดุ Tube
5. Connection
ตรวจสอบขนาดและชนิดของจุดต่อ เช่น
- Thread
- Flange
- Socket
- อื่น ๆ
6. Material
เลือกวัสดุให้เหมาะกับของไหล เช่น Plastic, Glass หรือ Stainless Steel
7. ต้องการ Output หรือไม่?
หากต้องการส่งข้อมูลไปยัง PLC หรือระบบ Control ควรเลือก Rotameter ที่รองรับ
- 4–20 mA
- Pulse
- Alarm
- Switch
- Transmitter
Rotameter เหมาะกับงานประเภทไหน?
Rotameter สามารถนำไปใช้งานในหลายอุตสาหกรรม เช่น
🏭 โรงงานอุตสาหกรรม
ใช้ตรวจสอบ Flow ในระบบ Utility และ Process
💧 ระบบน้ำ
ใช้ตรวจสอบอัตราการไหลของน้ำ
🧪 ระบบ Chemical Dosing
ใช้ตรวจสอบปริมาณการจ่ายสารเคมีตามช่วงที่กำหนด
💨 ระบบ Air และ Gas
ใช้ตรวจสอบการไหลของก๊าซหรืออากาศ
💧 ระบบ RO และ Water Treatment
ใช้ตรวจสอบ Flow ในกระบวนการผลิตและบำบัดน้ำ
🔥 ระบบ Burner และ Gas Supply
ใช้ตรวจสอบ Flow ของ Gas ตาม Specification ของ Application
Rotameter ราคาเท่าไหร่?
คำว่า “Rotameter ราคา” ไม่สามารถกำหนดเป็นราคาเดียวได้ เนื่องจากแต่ละรุ่นมี Specification แตกต่างกัน
ปัจจัยที่มีผลต่อราคา ได้แก่
- ขนาด
- Flow Range
- ชนิดของของไหล
- วัสดุ Tube
- วัสดุ Float
- Pressure Rating
- Temperature
- Connection
- ความแม่นยำ
- Display
- Output
- Alarm
- Transmitter
ดังนั้นหากต้องการราคา Rotameter ที่ตรงกับหน้างาน ควรส่ง ชนิดของของไหล + Flow Range + ขนาดท่อ + Pressure + Temperature มาให้ตรวจสอบก่อน
สรุป Rotameter
Rotameter คือ Flow Meter แบบ Variable Area ที่ใช้ลูกลอยในการแสดงอัตราการไหล จุดเด่นคือโครงสร้างเรียบง่าย อ่านค่าได้ง่าย และ Rotameter แบบ Local Indicator รุ่นมาตรฐานสามารถทำงานได้โดยไม่ต้องใช้ไฟฟ้า
เหมาะกับการวัด น้ำ Air Gas และของไหลบางประเภท ในระบบโรงงาน เช่น ระบบ Utility, Water Treatment, RO, Chemical Dosing และ Process ต่าง ๆ
อย่างไรก็ตาม การเลือก Rotameter ให้ถูกต้องควรพิจารณา ชนิดของของไหล, Flow Range, Pressure, Temperature, Material และ Connection ให้เหมาะสมกับหน้างาน
หากต้องการนำค่า Flow ไปใช้กับระบบควบคุม ควรเลือก Rotameter ที่รองรับ Output หรือ Transmitter เพิ่มเติม
