RTD กับ Thermocouple คืออะไร?
การควบคุมอุณหภูมิเป็นหัวใจสำคัญของกระบวนการผลิตในโรงงานอุตสาหกรรม ไม่ว่าจะเป็นอุตสาหกรรมอาหารและเครื่องดื่ม ยา ปิโตรเคมี พลังงาน หรือระบบ HVAC หากอุณหภูมิคลาดเคลื่อนเพียงเล็กน้อย อาจส่งผลต่อคุณภาพของผลิตภัณฑ์ ประสิทธิภาพของเครื่องจักร และความปลอดภัยของระบบได้
เซ็นเซอร์วัดอุณหภูมิที่นิยมใช้งานมากที่สุดมีอยู่ 2 ประเภท คือ RTD (Resistance Temperature Detector) และ Thermocouple แม้ทั้งสองจะทำหน้าที่วัดอุณหภูมิเหมือนกัน แต่หลักการทำงาน ความแม่นยำ และลักษณะการใช้งานแตกต่างกันอย่างชัดเจน
บทความนี้จะพาคุณเปรียบเทียบ RTD และ Thermocouple ในทุกมิติ เพื่อช่วยให้เลือกใช้งานได้อย่างเหมาะสม
RTD คืออะไร?
RTD (Resistance Temperature Detector) คือเซ็นเซอร์ที่วัดอุณหภูมิจากการเปลี่ยนแปลงของ ค่าความต้านทานไฟฟ้า ของโลหะ เมื่ออุณหภูมิสูงขึ้น ค่าความต้านทานก็จะเปลี่ยนแปลงตาม
วัสดุที่นิยมใช้มากที่สุดคือ แพลทินัม (Platinum) เนื่องจากมีความเสถียรสูง ทนต่อการกัดกร่อน และให้ค่าการวัดที่แม่นยำ
รุ่นที่พบได้บ่อย ได้แก่
- PT100
- PT500
- PT1000
โดยเฉพาะ PT100 ซึ่งเป็นมาตรฐานที่ได้รับความนิยมสูงในโรงงานอุตสาหกรรม
จุดเด่นของ RTD
- ความแม่นยำสูง
- ค่าการวัดมีเสถียรภาพ
- อายุการใช้งานยาวนาน
- เหมาะกับงานที่ต้องการควบคุมอุณหภูมิอย่างละเอียด
ข้อจำกัด
- ราคาสูงกว่า Thermocouple
- ตอบสนองช้ากว่าเล็กน้อย
- ไม่เหมาะกับอุณหภูมิที่สูงมาก
Thermocouple คืออะไร?
Thermocouple เป็นเซ็นเซอร์ที่ทำงานจากหลักการ Seebeck Effect โดยใช้โลหะต่างชนิด 2 ชนิดเชื่อมต่อกัน เมื่อปลายเซ็นเซอร์ได้รับความร้อน จะเกิดแรงดันไฟฟ้าขนาดเล็ก ซึ่งสามารถแปลงเป็นค่าอุณหภูมิได้
Thermocouple มีหลายประเภท เช่น
- Type K
- Type J
- Type T
- Type N
- Type R
- Type S
แต่ละประเภทมีช่วงอุณหภูมิและคุณสมบัติที่เหมาะกับงานแตกต่างกัน
จุดเด่นของ Thermocouple
- รองรับอุณหภูมิสูงได้ดี
- ตอบสนองรวดเร็ว
- แข็งแรง ทนทาน
- ราคาประหยัด
ข้อจำกัด
- ความแม่นยำต่ำกว่า RTD
- ค่าการวัดอาจเปลี่ยนแปลงเมื่อใช้งานเป็นเวลานาน
- ต้องมีระบบชดเชยอุณหภูมิของจุดอ้างอิง (Cold Junction Compensation)

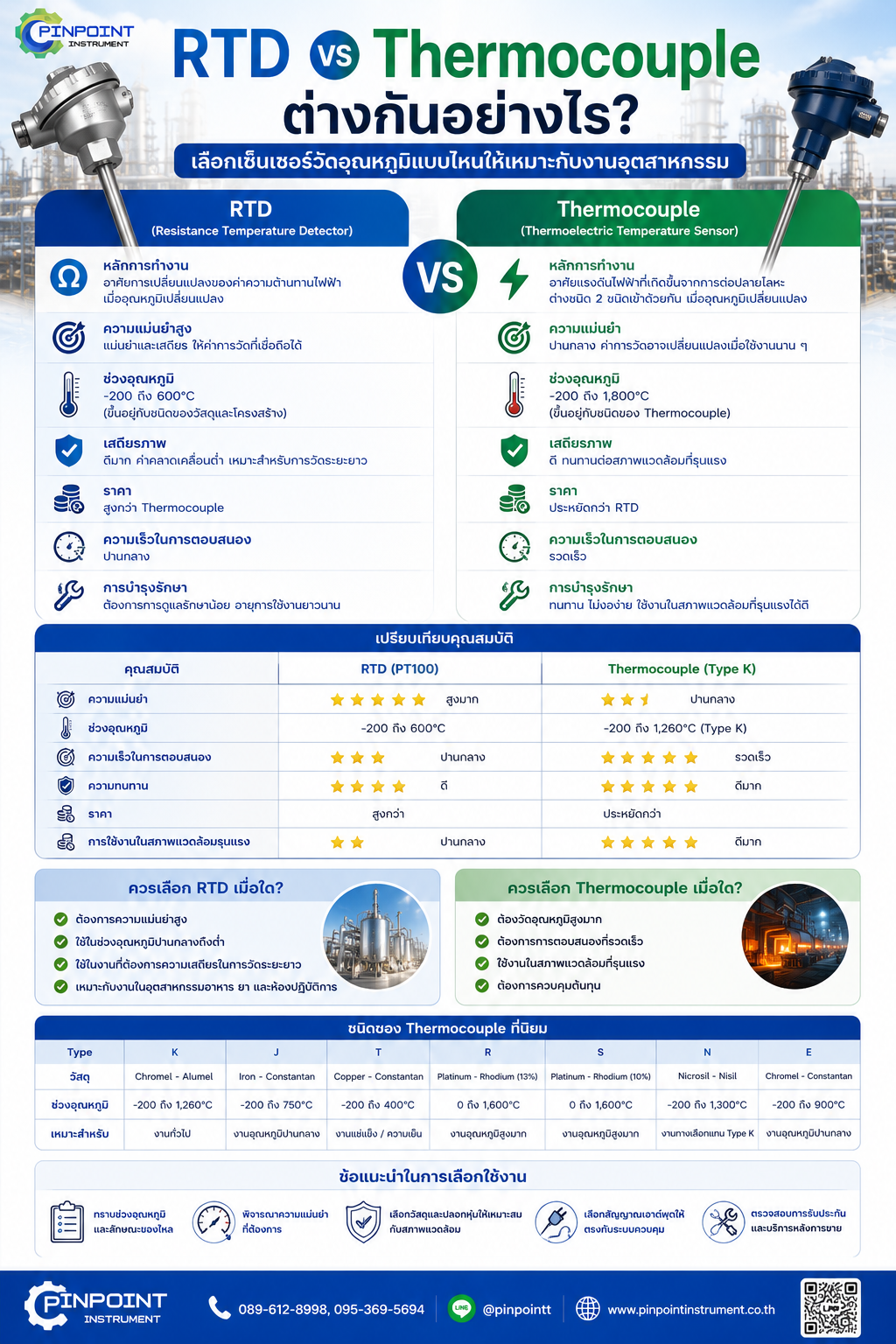

เปรียบเทียบ RTD และ Thermocouple
| คุณสมบัติ | RTD | Thermocouple |
|---|---|---|
| หลักการทำงาน | วัดค่าความต้านทานไฟฟ้า | วัดแรงดันไฟฟ้าจากโลหะต่างชนิด |
| ความแม่นยำ | สูงมาก | ปานกลางถึงสูง |
| ช่วงอุณหภูมิ | -200 ถึง 600°C | -200 ถึง 1,800°C (ขึ้นกับชนิด) |
| ความเร็วในการตอบสนอง | ปานกลาง | รวดเร็ว |
| ความเสถียร | ดีมาก | ดี |
| ราคา | สูงกว่า | ประหยัดกว่า |
ควรเลือก RTD เมื่อใด?
RTD เหมาะสำหรับงานที่ต้องการความแม่นยำสูงและควบคุมอุณหภูมิอย่างต่อเนื่อง เช่น
- โรงงานอาหารและเครื่องดื่ม
- อุตสาหกรรมยา
- ห้องปฏิบัติการ
- ระบบ HVAC
- เครื่องจักรที่ต้องควบคุมอุณหภูมิอย่างละเอียด
หากคุณต้องการค่าที่เสถียรและเชื่อถือได้ในระยะยาว RTD คือทางเลือกที่เหมาะสม
ควรเลือก Thermocouple เมื่อใด?
Thermocouple เหมาะสำหรับงานที่มีอุณหภูมิสูง หรือมีสภาพแวดล้อมที่รุนแรง เช่น
- เตาหลอมโลหะ
- โรงไฟฟ้า
- หม้อไอน้ำ (Boiler)
- ระบบไอน้ำ
- เตาเผาอุตสาหกรรม
- โรงงานเซรามิกและแก้ว
ด้วยความทนทานและช่วงการวัดที่กว้าง Thermocouple จึงเหมาะกับงานหนักที่ RTD อาจไม่สามารถรองรับได้
ข้อผิดพลาดที่พบบ่อยในการเลือกเซ็นเซอร์วัดอุณหภูมิ
หลายโรงงานเลือกเซ็นเซอร์จากราคาเพียงอย่างเดียว โดยไม่พิจารณาปัจจัยอื่น ส่งผลให้เกิดปัญหา เช่น
- ใช้ RTD ในงานที่มีอุณหภูมิสูงเกินช่วงการวัด
- ใช้ Thermocouple กับงานที่ต้องการความแม่นยำสูง
- เลือกวัสดุปลอกเซ็นเซอร์ไม่เหมาะกับสารเคมี
- ไม่ใช้ Thermowell ในระบบแรงดันสูง
- เลือกสายสัญญาณไม่ตรงกับชนิดของเซ็นเซอร์
การเลือกเซ็นเซอร์ให้เหมาะสมตั้งแต่ต้น จะช่วยลดค่าใช้จ่ายในการซ่อมบำรุงและเพิ่มความน่าเชื่อถือของระบบ
วิธีเลือก Temperature Sensor ให้เหมาะกับงาน
ก่อนตัดสินใจเลือก RTD หรือ Thermocouple ควรเตรียมข้อมูลต่อไปนี้
- ช่วงอุณหภูมิที่ต้องการวัด
- ความแม่นยำที่ต้องการ
- ชนิดของของไหล
- ความดันของระบบ
- ความเร็วในการตอบสนอง
- วัสดุของปลอกเซ็นเซอร์
- จุดติดตั้ง
- ระบบควบคุมที่ใช้งาน เช่น PLC หรือ DCS
ข้อมูลเหล่านี้จะช่วยให้เลือกอุปกรณ์ได้ตรงกับลักษณะการใช้งาน ลดความผิดพลาด และยืดอายุการใช้งานของระบบ
สรุป
RTD และ Thermocouple ต่างก็เป็นเซ็นเซอร์วัดอุณหภูมิที่มีบทบาทสำคัญในงานอุตสาหกรรม แต่ถูกออกแบบมาเพื่อวัตถุประสงค์ที่แตกต่างกัน
หากต้องการความแม่นยำสูง ค่าการวัดที่เสถียร และใช้งานในช่วงอุณหภูมิไม่สูงมาก RTD คือคำตอบที่เหมาะสม แต่หากต้องวัดอุณหภูมิสูงมาก ทำงานในสภาพแวดล้อมที่รุนแรง หรือต้องการการตอบสนองที่รวดเร็ว Thermocouple จะเป็นตัวเลือกที่ตอบโจทย์กว่า
การเลือกเซ็นเซอร์ให้เหมาะสมตั้งแต่ต้น จะช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพ ลดความผิดพลาดในการผลิต และช่วยประหยัดค่าใช้จ่ายในระยะยาว
