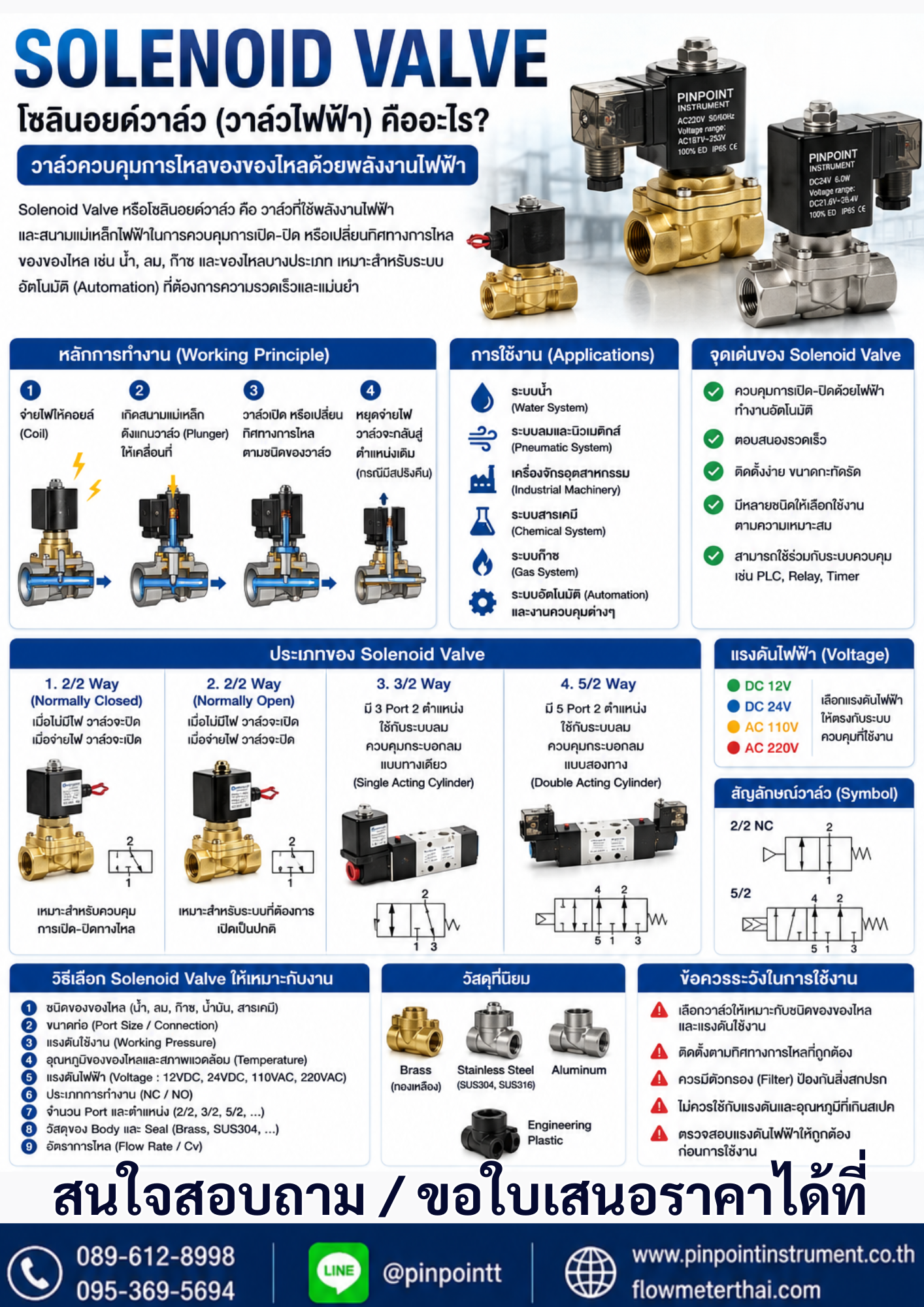

Solenoid Valve คืออะไร? โซลินอยด์วาล์วทำงานอย่างไร และเลือกแบบไหนดี
Solenoid Valve (โซลินอยด์วาล์ว) หรือที่หลายคนเรียกว่า วาล์วไฟฟ้า เป็นวาล์วที่ใช้พลังงานไฟฟ้าและสนามแม่เหล็กไฟฟ้าในการควบคุมการเปิด–ปิดหรือเปลี่ยนทิศทางการไหลของของไหล เช่น น้ำ ลม ก๊าซ และของไหลบางประเภทตาม Specification ของวาล์ว
ปัจจุบัน Solenoid Valve ถูกใช้อย่างแพร่หลายในระบบ Automation, Pneumatic, ระบบน้ำ, เครื่องจักร และกระบวนการผลิตในโรงงาน เพราะสามารถสั่งงานจากระบบควบคุมได้อย่างรวดเร็วและเหมาะกับงานที่ต้องการเปิด–ปิดอัตโนมัติ
Solenoid Valve คืออะไร?
Solenoid Valve คือ วาล์วควบคุมด้วยไฟฟ้า โดยมีส่วนสำคัญคือ Solenoid Coil หรือขดลวดโซลินอยด์ เมื่อจ่ายไฟให้กับคอยล์ จะเกิดสนามแม่เหล็กที่ทำให้กลไกภายในวาล์วเคลื่อนที่ ส่งผลให้ทางเดินของของไหลเปิดหรือปิดตามรูปแบบของวาล์ว
เมื่อหยุดจ่ายไฟ วาล์วจะกลับสู่ตำแหน่งเดิมในรุ่นที่ใช้สปริงหรือกลไกคืนกลับตามการออกแบบ
คำค้นที่เกี่ยวข้อง:
Solenoid Valve, โซลินอยด์วาล์ว, โซลินอยด์วาล์ว คืออะไร, วาล์วไฟฟ้า, Solenoid Valve อุตสาหกรรม
หลักการทำงานของ Solenoid Valve
การทำงานสามารถอธิบายแบบง่าย ๆ ได้ดังนี้
จ่ายไฟ → Coil สร้างสนามแม่เหล็ก → แกนวาล์วเคลื่อนที่ → เปิด/ปิดทางไหล
เมื่อมีสัญญาณไฟฟ้าจากระบบควบคุมส่งมายัง Solenoid Coil สนามแม่เหล็กจะทำให้ Plunger หรือแกนวาล์วเคลื่อนที่ และเปลี่ยนสถานะของวาล์ว
เมื่อหยุดจ่ายไฟ วาล์วจะกลับสู่สถานะเดิมในกรณีที่เป็นแบบ Spring Return
จึงเหมาะกับระบบที่ต้องการ ควบคุมวาล์วแบบอัตโนมัติ โดยไม่จำเป็นต้องให้ผู้ปฏิบัติงานเปิด–ปิดวาล์วด้วยมือทุกครั้ง
Solenoid Valve ใช้กับอะไร?
Solenoid Valve สามารถนำไปใช้กับของไหลหลายประเภท แต่ต้องเลือกชนิดวาล์วและวัสดุให้เหมาะกับ Media
💧 ระบบน้ำ
ใช้ควบคุมการจ่ายน้ำ เช่น
- ระบบน้ำอุตสาหกรรม
- ระบบบำบัดน้ำ
- ระบบกรองน้ำ
- ระบบ Irrigation
- ระบบควบคุมน้ำอัตโนมัติ
💨 ระบบลม Pneumatic
เป็นอุปกรณ์สำคัญในระบบ Pneumatic สำหรับควบคุมทิศทางลมและการทำงานของกระบอกลม โดยพบทั้งวาล์วแบบ 3/2, 4/2, 5/2 และรูปแบบอื่นตาม Application
🏭 เครื่องจักรอุตสาหกรรม
ใช้ร่วมกับ PLC และระบบ Automation เพื่อควบคุมการเปิด–ปิดของระบบต่าง ๆ
🧪 ระบบสารเคมี
สามารถใช้ได้ในบาง Application แต่ต้องตรวจสอบ Chemical Compatibility ของ Body, Seal และวัสดุภายใน ก่อนเลือกใช้งาน
💨 ระบบก๊าซ
ใช้ควบคุมการไหลของก๊าซในระบบที่ออกแบบมาให้รองรับ Media ดังกล่าว
Solenoid Valve มีกี่ประเภท?
การแบ่งประเภทสามารถทำได้หลายวิธี เช่น แบ่งตามจำนวน Port, หลักการทำงาน หรือสถานะเมื่อไม่มีไฟ
1. Normally Closed (N/C)
เมื่อไม่มีไฟ วาล์วจะ ปิด
เมื่อจ่ายไฟ วาล์วจะ เปิด
เหมาะกับระบบที่ต้องการให้วาล์วปิดเมื่อระบบไม่มีไฟฟ้า
2. Normally Open (N/O)
เมื่อไม่มีไฟ วาล์วจะ เปิด
เมื่อจ่ายไฟ วาล์วจะ ปิด
เหมาะกับ Application ที่ต้องการสถานะเปิดเป็นปกติ
3. 2/2 Way Solenoid Valve
มี 2 Port และ 2 ตำแหน่ง
ใช้สำหรับควบคุมการเปิด–ปิดทางไหล เหมาะกับระบบน้ำ ลม และของไหลตาม Specification ของรุ่น
4. 3/2 Way Solenoid Valve
มี 3 Port และ 2 ตำแหน่ง นิยมใช้ในระบบ Pneumatic เพื่อควบคุมอุปกรณ์ เช่น Single-Acting Cylinder
5. 5/2 Way Solenoid Valve
เป็นรูปแบบที่พบได้บ่อยในระบบ Pneumatic สำหรับควบคุมกระบอกลมแบบ Double-Acting
ดังนั้น ก่อนซื้อ Solenoid Valve ไม่ควรดูแค่ขนาดเกลียว แต่ต้องทราบจำนวน Port และรูปแบบการทำงานของระบบด้วย
Solenoid Valve 12V, 24V และ 220V ต่างกันอย่างไร?
หนึ่งในคำค้นที่ผู้ซื้อใช้ค้นหาคือ “Solenoid Valve 12V”, “Solenoid Valve 24V” และ “Solenoid Valve 220V” โดยแรงดันไฟฟ้าของ Coil ต้องตรงกับระบบควบคุมที่ใช้งานจริง
ตัวอย่างแรงดันที่พบในตลาด ได้แก่ 12VDC, 24VDC, 110VAC และ 220VAC ขึ้นอยู่กับรุ่นและผู้ผลิต
Solenoid Valve 12V
เหมาะกับระบบที่ใช้ไฟ DC แรงดันต่ำ เช่น ระบบควบคุมบางประเภทและงานเฉพาะทาง
Solenoid Valve 24V
เป็นแรงดันที่พบได้บ่อยในระบบ Control และ Automation โดยเฉพาะระบบที่ใช้ PLC
Solenoid Valve 220V
เหมาะกับระบบที่มีแหล่งจ่ายไฟ AC 220V แต่ต้องตรวจสอบข้อกำหนดด้านไฟฟ้าและความปลอดภัยก่อนติดตั้ง
สำคัญ: ห้ามจ่ายแรงดันไฟฟ้าไม่ตรงกับ Specification ของ Coil เพราะอาจทำให้คอยล์ทำงานผิดปกติหรือเสียหายได้
วิธีเลือก Solenoid Valve ให้เหมาะกับงาน
ก่อนซื้อ โซลินอยด์วาล์ว ควรเช็กข้อมูลอย่างน้อย 8 ข้อ
1. ชนิดของของไหล
ต้องรู้ว่าจะใช้กับ
- น้ำ
- ลม
- ก๊าซ
- น้ำมัน
- ไอน้ำ
- สารเคมี
เพราะวัสดุของ Body และ Seal ต้องเหมาะกับ Media
2. ขนาดท่อและ Connection
เช่น
1/8″, 1/4″, 3/8″, 1/2″, 3/4″, 1″, 2″
ทั้งนี้ขนาดที่มีจำหน่ายขึ้นอยู่กับแต่ละรุ่น
3. Pressure
ตรวจสอบ
Minimum Pressure / Working Pressure / Maximum Pressure
โดยเฉพาะ Solenoid Valve แบบ Pilot Operated บางรุ่นอาจต้องมี Differential Pressure ขั้นต่ำเพื่อให้วาล์วทำงาน
4. Temperature
ตรวจสอบอุณหภูมิของ Media และอุณหภูมิแวดล้อมให้ไม่เกินค่าที่ผู้ผลิตกำหนด
5. Voltage
เลือก Coil ให้ตรงกับระบบ เช่น
12VDC / 24VDC / 110VAC / 220VAC
6. Normally Open / Normally Closed
ต้องเลือกสถานะของวาล์วให้ตรงกับ Logic ของระบบ
7. จำนวน Port
เลือก 2/2, 3/2, 5/2 หรือรูปแบบอื่นตามการใช้งาน
8. วัสดุ Body และ Seal
วัสดุอาจแตกต่างกันตาม Application เช่น Brass, Stainless Steel หรือ Engineering Plastic รวมถึงชนิดของ Seal เช่น NBR, EPDM, FKM เป็นต้น
Solenoid Valve ราคาเท่าไหร่?
คำค้น “Solenoid Valve ราคา” และ “โซลินอยด์วาล์ว ราคา” เป็นคำค้นเชิงซื้อสินค้าที่มีการแข่งขันสูง โดยราคาจะแตกต่างกันตาม Specification ของสินค้า
ปัจจัยที่มีผลต่อราคา ได้แก่
- Brand
- ขนาดวาล์ว
- วัสดุ
- Pressure Rating
- Temperature Rating
- Voltage
- จำนวน Port
- ชนิดของ Seal
- ประเภทการทำงาน
- Certification
ดังนั้นหากต้องการ ราคา Solenoid Valve สำหรับโรงงาน ควรแจ้งรายละเอียดหน้างานก่อน เพื่อให้เลือกสินค้าได้ตรง Specification มากที่สุด
Solenoid Valve มีข้อดีอะไร?
✅ ควบคุมอัตโนมัติได้
สามารถสั่งงานผ่านระบบควบคุม เช่น Relay, PLC หรือ Controller
✅ ตอบสนองรวดเร็ว
เหมาะกับระบบที่ต้องการเปิด–ปิดการไหลอย่างรวดเร็วตาม Application
✅ ลดการใช้แรงงานคน
ไม่จำเป็นต้องเปิด–ปิดวาล์วด้วยมือทุกจุด
✅ เหมาะกับระบบ Automation
สามารถนำไปเชื่อมต่อกับระบบควบคุมของเครื่องจักรได้
✅ มีหลายรูปแบบ
สามารถเลือกจำนวน Port, Voltage, Material และขนาดให้เหมาะกับระบบได้
ปัญหาที่พบบ่อยของ Solenoid Valve
แม้ Solenoid Valve จะใช้งานง่าย แต่หากเลือกหรือบำรุงรักษาไม่เหมาะสมอาจเกิดปัญหาได้
❌ วาล์วไม่เปิด
อาจเกิดจาก
- Coil ไม่ได้รับไฟ
- Voltage ไม่ตรง
- Coil เสีย
- Plunger ติดขัด
- แรงดันไม่อยู่ในช่วงที่กำหนด
❌ วาล์วปิดไม่สนิท
อาจเกิดจากสิ่งสกปรกเข้าไปติดภายใน หรือ Seat/Seal เสื่อมสภาพ
❌ Coil ร้อนผิดปกติ
ควรตรวจสอบ Voltage, Duty Cycle และ Specification ของ Coil
❌ น้ำหรือลมไหลไม่ออก
อาจเกิดจากการติดตั้งผิดทิศทาง หรือมีสิ่งอุดตันภายในวาล์ว
วิธีติดตั้ง Solenoid Valve
ก่อนติดตั้งควรตรวจสอบ ลูกศรทิศทางการไหล (Flow Direction) บนตัววาล์ว และตรวจสอบว่าแรงดันและชนิดของ Media อยู่ในช่วงที่ผู้ผลิตกำหนด
ขั้นตอนพื้นฐานคือ
1. ปิดระบบและระบายแรงดัน
↓
2. ตรวจสอบขนาดและเกลียว
↓
3. ตรวจสอบทิศทาง Flow
↓
4. ติดตั้งวาล์วตามคำแนะนำของผู้ผลิต
↓
5. ต่อไฟให้ตรงกับ Voltage ของ Coil
↓
6. ทดสอบการเปิด–ปิด
↓
7. ตรวจสอบการรั่วซึม
สำหรับงานอุตสาหกรรม ควรให้ผู้ติดตั้งตรวจสอบ Specification และมาตรฐานความปลอดภัยของระบบก่อนใช้งานจริง
Solenoid Valve ต่างจาก Motorized Valve อย่างไร?
| คุณสมบัติ | Solenoid Valve | Motorized Valve |
|---|---|---|
| ตัวขับ | ขดลวดแม่เหล็กไฟฟ้า | มอเตอร์ไฟฟ้า |
| การทำงาน | เปิด/ปิดหรือเปลี่ยนทางตามรุ่น | เปิด/ปิดหรือควบคุมตำแหน่งตามรุ่น |
| ความเร็ว | โดยทั่วไปเร็ว | โดยทั่วไปช้ากว่า |
| ระบบ Automation | เหมาะ | เหมาะ |
| งาน Flow สูง | ต้องเลือกตามรุ่น | มีตัวเลือกหลากหลาย |
| การควบคุมละเอียด | ไม่ใช่จุดเด่นของ Solenoid ทั่วไป | มีรุ่นที่ควบคุมตำแหน่งได้ |
ดังนั้น Solenoid Valve ไม่ได้เหมาะกับทุกงาน หากต้องการควบคุมวาล์วตามตำแหน่งหรือ Modulating Control อาจต้องพิจารณา Motorized Valve หรือ Control Valve ตาม Application
สรุป Solenoid Valve
Solenoid Valve หรือ โซลินอยด์วาล์ว คือวาล์วที่ใช้ระบบแม่เหล็กไฟฟ้าในการควบคุมการไหล เหมาะกับระบบที่ต้องการ เปิด–ปิดอัตโนมัติ ควบคุมด้วยไฟฟ้า และเชื่อมต่อกับระบบ Automation
ก่อนเลือก Solenoid Valve ควรพิจารณา ชนิดของของไหล, ขนาดท่อ, Pressure, Temperature, Voltage, จำนวน Port, Normally Open/Normally Closed, วัสดุ Body และ Seal เพื่อให้วาล์วทำงานได้อย่างถูกต้องและปลอดภัย
หากกำลังค้นหา Solenoid Valve ราคา, โซลินอยด์วาล์ว 12V, โซลินอยด์วาล์ว 24V, โซลินอยด์วาล์ว 220V หรือ Solenoid Valve สำหรับงานอุตสาหกรรม ควรแจ้ง Specification ของหน้างานก่อนขอราคา เพื่อให้ได้รุ่นที่เหมาะสมที่สุด
