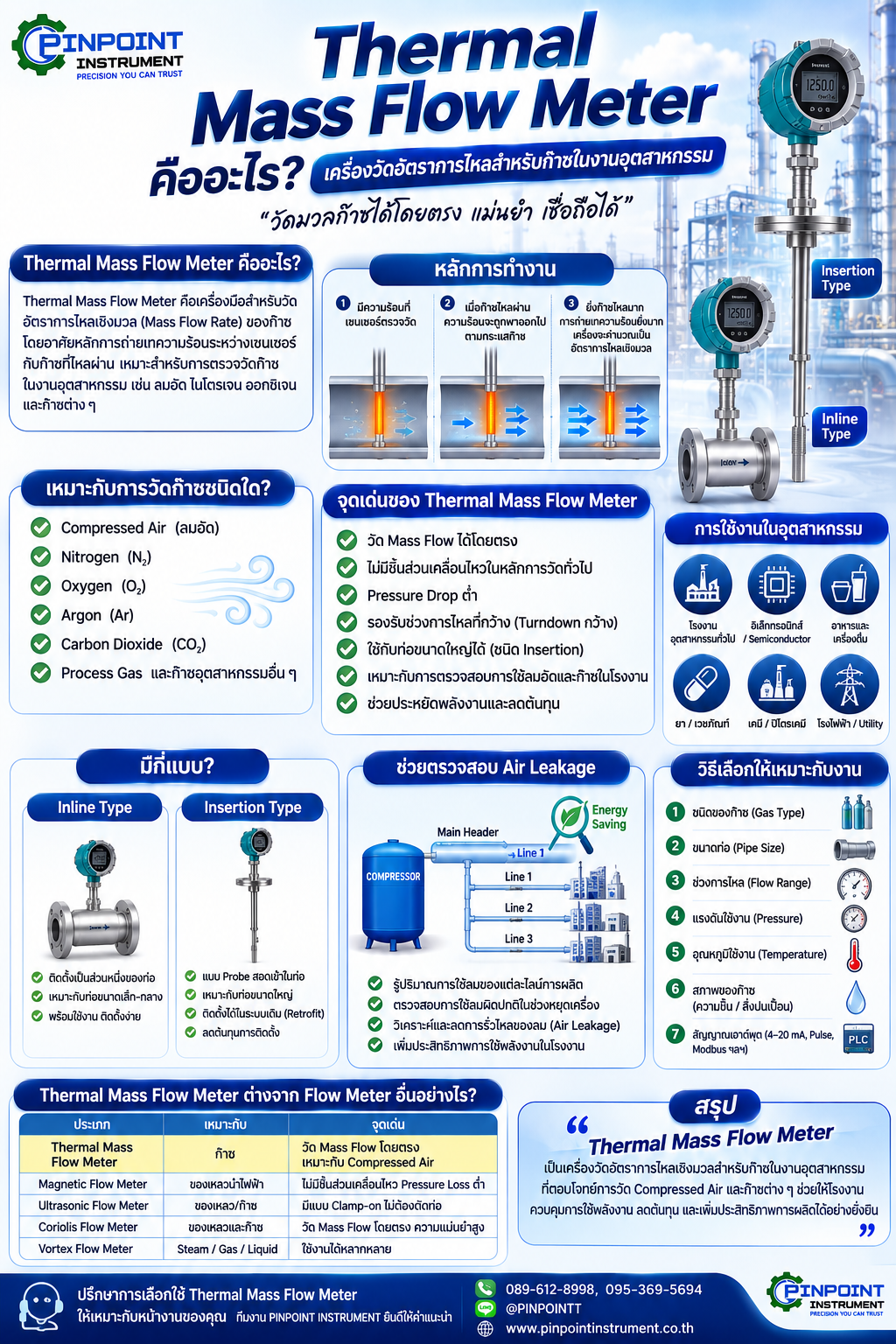

Thermal Mass Flow Meter คืออะไร?
Thermal Mass Flow Meter คือเครื่องมือสำหรับวัด อัตราการไหลเชิงมวล (Mass Flow Rate) ของก๊าซ โดยอาศัยหลักการถ่ายเทความร้อนระหว่างเซนเซอร์กับก๊าซที่ไหลผ่าน
จุดเด่นสำคัญคือสามารถวัด Mass Flow ของก๊าซได้โดยตรง และในหลายรูปแบบการใช้งานไม่จำเป็นต้องติดตั้งอุปกรณ์ชดเชย Pressure และ Temperature เพิ่มเพื่อแปลงจาก Volumetric Flow ไปเป็น Mass Flow
จึงเหมาะกับงานที่ต้องการตรวจสอบการใช้ก๊าซอย่างต่อเนื่อง เช่น Compressed Air, Nitrogen, Oxygen, Argon, Carbon Dioxide และก๊าซอุตสาหกรรมอื่น ๆ โดยต้องเลือกและตั้งค่ามิเตอร์ให้ตรงกับชนิดก๊าซและเงื่อนไขที่ผู้ผลิตรองรับ
หลักการทำงานของ Thermal Mass Flow Meter
ภายใน Thermal Mass Flow Meter จะมีเซนเซอร์ตรวจวัดอุณหภูมิ โดยทั่วไปประกอบด้วยเซนเซอร์ที่เกี่ยวข้องกับอุณหภูมิของก๊าซและเซนเซอร์ที่ถูกให้ความร้อน
เมื่อไม่มีก๊าซไหล การถ่ายเทความร้อนจะอยู่ในสภาวะหนึ่ง แต่เมื่อก๊าซไหลผ่าน ความร้อนจากเซนเซอร์จะถูกพาออกไปตามกระแสก๊าซ
ยิ่งก๊าซไหลมาก → ยิ่งเกิดการถ่ายเทความร้อนมาก
ตัวเครื่องจะนำการเปลี่ยนแปลงดังกล่าวมาคำนวณเป็นอัตราการไหลเชิงมวลของก๊าซ
ด้วยหลักการนี้ Thermal Mass Flow Meter จึงเหมาะอย่างมากสำหรับการวัด Gas Flow ในโรงงานอุตสาหกรรม
Thermal Mass Flow Meter เหมาะกับการวัดอะไร?
Thermal Mass Flow Meter ถูกออกแบบมาเพื่อการวัด ก๊าซ เป็นหลัก ตัวอย่างการใช้งานที่พบได้บ่อย ได้แก่
| ก๊าซ / ระบบ | ตัวอย่างการใช้งาน |
|---|---|
| Compressed Air | ตรวจสอบการใช้ลมอัดในโรงงาน |
| Nitrogen (N₂) | ระบบจ่ายไนโตรเจน |
| Oxygen (O₂) | กระบวนการผลิตที่ใช้ก๊าซออกซิเจน |
| Argon (Ar) | งานเชื่อมและกระบวนการผลิต |
| Carbon Dioxide (CO₂) | ระบบก๊าซในกระบวนการ |
| Natural Gas / Biogas | ต้องเลือกรุ่นที่ได้รับการออกแบบและรับรองให้เหมาะกับก๊าซและพื้นที่ติดตั้ง |
| Process Gas | ตรวจสอบปริมาณก๊าซในกระบวนการผลิต |
ข้อควรรู้: Thermal Mass Flow Meter โดยทั่วไปเหมาะกับ Gas Application มากกว่าการวัดของเหลว การเลือกใช้งานควรตรวจสอบชนิดก๊าซ องค์ประกอบ ความชื้น อุณหภูมิ ความดัน และข้อกำหนดของผู้ผลิตทุกครั้ง
7 ข้อดีของ Thermal Mass Flow Meter
1. วัด Mass Flow ได้โดยตรง
ช่วยลดความซับซ้อนในการคำนวณอัตราการไหลเชิงมวลจากค่าปริมาตร
2. ไม่มีชิ้นส่วนเคลื่อนไหวในหลักการวัดทั่วไป
ช่วยลดปัญหาการสึกหรอจากชิ้นส่วนกลไกและลดภาระด้าน Maintenance
3. เหมาะกับ Compressed Air
สามารถนำไปใช้ตรวจสอบปริมาณลมอัดที่แต่ละเครื่องจักรหรือแต่ละพื้นที่ใช้งานได้
4. รองรับช่วงการไหลที่กว้างในหลายรุ่น
เหมาะกับระบบที่อัตราการไหลเปลี่ยนแปลงค่อนข้างมาก ทั้งนี้ Range และ Turndown ต้องตรวจสอบจากสเปกของแต่ละรุ่น
5. Pressure Drop ต่ำ
โดยเฉพาะแบบ Insertion ซึ่งมีเซนเซอร์เพียงส่วนหนึ่งอยู่ภายในท่อ
6. ใช้กับท่อขนาดใหญ่ได้
Insertion Thermal Mass Flow Meter เป็นทางเลือกที่น่าสนใจสำหรับท่อขนาดใหญ่ เพราะไม่จำเป็นต้องติดตั้งมิเตอร์เต็มหน้าตัดท่อ
7. เหมาะกับงาน Energy Management
ช่วยเก็บข้อมูลการใช้ Compressed Air และก๊าซต่าง ๆ เพื่อวิเคราะห์ต้นทุนและประสิทธิภาพของระบบ
Thermal Mass Flow Meter มีกี่แบบ?
รูปแบบที่พบได้ทั่วไปสามารถแบ่งได้เป็น 2 กลุ่มหลัก
1. Inline Thermal Mass Flow Meter
ติดตั้งตัวมิเตอร์เข้าไปเป็นส่วนหนึ่งของระบบท่อ เหมาะกับท่อขนาดเล็กถึงขนาดกลางหรือระบบที่ต้องการชุดวัดสำเร็จรูป
ข้อดีคือการติดตั้งและตำแหน่งเซนเซอร์ถูกกำหนดมาอย่างเหมาะสมจากผู้ผลิต
2. Insertion Thermal Mass Flow Meter
ใช้ Probe สอดเข้าไปภายในท่อเพื่อวัดการไหล
เหมาะกับ
- ท่อขนาดใหญ่
- Main Compressed Air Line
- ระบบจ่ายก๊าซในโรงงาน
- งาน Retrofit ระบบเดิม
- ระบบที่ต้องการลดต้นทุนการติดตั้งเมื่อเทียบกับมิเตอร์แบบ Full Bore บางประเภท
อย่างไรก็ตาม ต้องติดตั้ง Probe ในตำแหน่งและความลึกตามข้อกำหนดของผู้ผลิตเพื่อให้ได้ค่าที่ถูกต้อง
Thermal Mass Flow Meter กับ Compressed Air
หนึ่งใน Application ที่นิยมใช้ Thermal Mass Flow Meter คือ ระบบลมอัด (Compressed Air)
ลมอัดถือเป็น Utility ที่มีต้นทุนด้านพลังงานสูงในโรงงาน หากไม่มีการตรวจวัด โรงงานอาจไม่ทราบว่าแต่ละพื้นที่หรือเครื่องจักรใช้ลมมากเท่าใด
การติดตั้ง Flow Meter สามารถช่วยเก็บข้อมูลเพื่อวิเคราะห์ เช่น
Compressor → Main Header → Production Line → Machine
ทำให้สามารถเปรียบเทียบการใช้ลมของแต่ละ Production Line และนำข้อมูลไปใช้ประกอบการตรวจสอบความผิดปกติหรือปรับปรุงประสิทธิภาพของระบบได้
Thermal Mass Flow Meter ช่วยตรวจสอบ Air Leakage ได้อย่างไร?
โรงงานสามารถนำข้อมูล Flow Rate มาวิเคราะห์การใช้ลมในช่วงที่ไม่มีการผลิต เช่น หลังเลิกงานหรือช่วงหยุดเครื่องจักร
หากพบว่ายังมี Flow ต่อเนื่องในระบบ อาจเป็นหนึ่งในสัญญาณที่ควรตรวจสอบว่าเกิดจาก
- Air Leakage
- Valve ปิดไม่สนิท
- เครื่องจักรยังใช้ลม
- ระบบควบคุมมีการใช้ลมต่อเนื่อง
ดังนั้น Thermal Mass Flow Meter จึงเป็นเครื่องมือที่มีประโยชน์ในโครงการ Energy Saving และ Compressed Air Management
วิธีเลือก Thermal Mass Flow Meter ให้เหมาะกับงาน
ก่อนเลือกซื้อควรเตรียมข้อมูลหน้างานให้ครบ โดยเฉพาะ
1. ชนิดของก๊าซ (Gas Type)
เช่น Air, N₂, O₂, CO₂ หรือ Argon เพราะคุณสมบัติการถ่ายเทความร้อนของก๊าซแต่ละชนิดแตกต่างกัน
2. ขนาดท่อ (Pipe Size)
เพื่อเลือกระหว่าง Inline และ Insertion Type
3. Flow Range
ต้องทราบ Minimum / Normal / Maximum Flow เพื่อเลือกช่วงวัดให้เหมาะสม
4. Operating Pressure
ตรวจสอบแรงดันใช้งานสูงสุดของระบบและ Pressure Rating ของเครื่องมือ
5. Operating Temperature
อุณหภูมิก๊าซต้องอยู่ภายในช่วงที่เซนเซอร์รองรับ
6. สภาพของก๊าซ
ตรวจสอบว่าก๊าซสะอาด มีฝุ่น มีน้ำมัน มีความชื้น หรือมี Condensate หรือไม่ เพราะสิ่งปนเปื้อนบนเซนเซอร์อาจส่งผลต่อประสิทธิภาพและความแม่นยำ
7. Output Signal / Communication
ตัวอย่างเช่น 4–20 mA, Pulse, Modbus RTU หรือ Communication Protocol อื่นตามรุ่น เพื่อเชื่อมต่อ PLC, SCADA หรือระบบ Energy Monitoring
การติดตั้ง Thermal Mass Flow Meter ต้องระวังอะไร?
ตำแหน่งติดตั้งมีผลต่อความแม่นยำของ Flow Meter อย่างมาก โดยเฉพาะบริเวณที่อยู่ใกล้
Elbow, Control Valve, Tee, Reducer, Compressor หรืออุปกรณ์ที่รบกวน Flow Profile
ควรมีระยะท่อตรง Upstream และ Downstream ตามที่ผู้ผลิตกำหนด
นอกจากนี้ควรตรวจสอบ
- ทิศทางการไหล
- ตำแหน่ง Probe
- ความลึกในการติดตั้ง
- Pipe Inner Diameter
- ความสะอาดของ Sensor
- Gas Composition
- Reference Conditions ที่ใช้แสดงค่า เช่น Normal หรือ Standard conditions
ไม่ควรกำหนดระยะท่อตรงแบบตายตัวสำหรับทุกยี่ห้อ เพราะแต่ละรุ่นและแต่ละลักษณะการติดตั้งอาจกำหนดไม่เท่ากัน
Thermal Mass Flow Meter ต่างจาก Flow Meter แบบอื่นอย่างไร?
| ประเภท | เหมาะกับ | จุดเด่น |
|---|---|---|
| Thermal Mass Flow Meter | ก๊าซ | วัด Mass Flow โดยตรง เหมาะกับ Compressed Air |
| Magnetic Flow Meter | ของเหลวนำไฟฟ้า | ไม่มีชิ้นส่วนเคลื่อนไหว Pressure Loss ต่ำ |
| Ultrasonic Flow Meter | ของเหลว/ก๊าซตามเทคโนโลยี | มีแบบ Clamp-on ไม่ต้องตัดท่อ |
| Coriolis Flow Meter | ของเหลวและก๊าซ | วัด Mass Flow โดยตรงและมีความแม่นยำสูง |
| Vortex Flow Meter | Steam / Gas / Liquid | ใช้งานได้หลากหลาย เหมาะกับงาน Process |
ดังนั้น ไม่มี Flow Meter ประเภทใดดีที่สุดสำหรับทุกงาน แต่ต้องเลือกเทคโนโลยีให้เหมาะกับ Fluid, Flow Range, Pressure, Temperature, Pipe Size และ Accuracy ที่ต้องการ
Thermal Mass Flow Meter เหมาะกับโรงงานประเภทใด?
สามารถประยุกต์ใช้ได้ในหลายอุตสาหกรรม เช่น โรงงานผลิตชิ้นส่วนยานยนต์ โรงงานอิเล็กทรอนิกส์ โรงงานอาหารและเครื่องดื่ม โรงงานเคมี โรงงานผลิตยา โรงงานเหล็ก ระบบ Utility โรงไฟฟ้า รวมถึงโรงงานที่ต้องการตรวจสอบการใช้ Compressed Air และ Industrial Gas
โดยเฉพาะโรงงานที่กำลังทำ Energy Management การมีข้อมูล Flow ที่ต่อเนื่องจะช่วยให้มองเห็นพฤติกรรมการใช้พลังงานได้ชัดเจนขึ้น
สรุป Thermal Mass Flow Meter เหมาะกับใคร?
Thermal Mass Flow Meter เป็นเครื่องวัดอัตราการไหลเชิงมวลที่เหมาะสำหรับการตรวจวัด ก๊าซในงานอุตสาหกรรม โดยเฉพาะ Compressed Air และ Industrial Gas มีจุดเด่นด้านการวัด Mass Flow โดยตรง ไม่มีชิ้นส่วนกลไกเคลื่อนไหวในเซนเซอร์ทั่วไป และสามารถนำข้อมูลไปใช้วิเคราะห์การใช้ก๊าซและการจัดการพลังงานในโรงงานได้
อย่างไรก็ตาม การเลือก Flow Meter ไม่ควรพิจารณาเพียงขนาดท่อ แต่ควรตรวจสอบ ชนิดก๊าซ, Flow Range, Pressure, Temperature, Pipe Size, Accuracy, Gas Condition และ Output Signal ให้ครบก่อนเลือกใช้งาน
