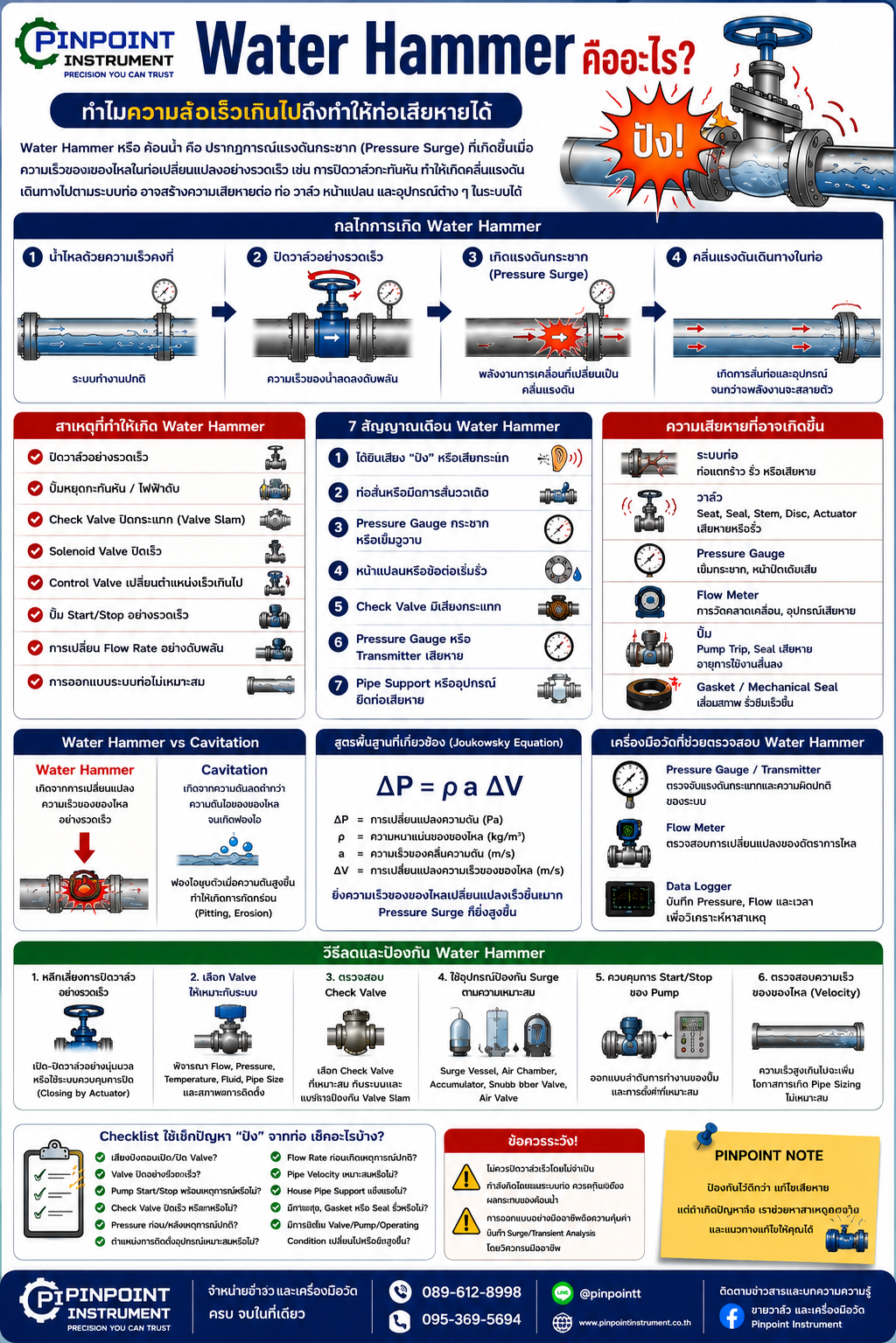

Water Hammer คืออะไร?

เคยไหม? ปิดวาล์วแล้วได้ยินเสียง “ปัง!” จากท่อ หรือพบว่าท่อสั่นอย่างรุนแรงหลังจากวาล์วปิด

อาการดังกล่าวอาจเกี่ยวข้องกับ Water Hammer หรือค้อนน้ำ ซึ่งเป็นปรากฏการณ์แรงดันกระชาก (Pressure Surge) ที่เกิดขึ้นเมื่อความเร็วของของเหลวภายในระบบท่อเปลี่ยนแปลงอย่างรวดเร็ว

ตัวอย่างที่เข้าใจง่ายคือ น้ำกำลังไหลด้วยความเร็วอยู่ในท่อ แต่มีการปิดวาล์วอย่างรวดเร็ว น้ำไม่สามารถหยุดการเคลื่อนที่ได้ทันที พลังงานจากการเคลื่อนที่จึงเปลี่ยนเป็นคลื่นความดันที่เดินทางไปตามระบบท่อ

น้ำกำลังไหล → วาล์วปิดเร็ว → ความเร็วเปลี่ยนฉับพลัน → เกิด Pressure Surge → คลื่นแรงดันเดินทางในท่อ

หากแรงดันกระชากสูงพอหรือเกิดซ้ำเป็นเวลานาน อาจสร้างความเสียหายให้กับวาล์ว หน้าแปลน ซีล ข้อต่อ เครื่องมือวัด และระบบท่อได้

ทำไมการปิดวาล์วเร็วถึงทำให้เกิด Water Hammer?

ลองนึกภาพระบบน้ำที่กำลังเดินเครื่องตามปกติ

ปั๊มกำลังส่งน้ำผ่านท่อด้วยอัตราการไหลคงที่ เมื่อผู้ปฏิบัติงานค่อย ๆ ปิดวาล์ว ความเร็วของน้ำจะค่อย ๆ ลดลง ระบบจึงมีเวลาปรับตัว

แต่หากวาล์วถูกปิดอย่างรวดเร็ว ความเร็วของน้ำบริเวณวาล์วจะลดลงอย่างฉับพลัน

มวลของน้ำที่กำลังเคลื่อนที่อยู่ยังมีโมเมนตัม จึงเกิดการอัดตัวของของเหลวและการยืดหยุ่นของผนังท่อในระดับหนึ่ง ทำให้เกิดคลื่นความดันเดินทางย้อนกลับไปตามท่อ

คลื่นดังกล่าวสามารถสะท้อนไปมาระหว่างอุปกรณ์และจุดต่าง ๆ ในระบบ จึงอาจเกิดเสียงกระแทกและแรงสั่นสะเทือนตามมา

ดังนั้น Water Hammer ไม่ได้หมายถึงมี “ค้อน” มากระแทกท่อจริง ๆ แต่เป็น คลื่นแรงดันที่เกิดจากการเปลี่ยนแปลงความเร็วของของไหลอย่างรวดเร็ว

Water Hammer ไม่ได้เกิดจากวาล์วอย่างเดียว

แม้การปิดวาล์วอย่างรวดเร็วจะเป็นสาเหตุที่พบได้บ่อย แต่ Water Hammer สามารถเกิดจากเหตุการณ์อื่นได้เช่นกัน เช่น

โดยเฉพาะระบบท่อยาว ความเร็วของของเหลวสูง หรือระบบที่มีการเปิด–ปิดอุปกรณ์อย่างรวดเร็ว ควรประเมินความเสี่ยงเรื่อง Surge อย่างเหมาะสม

7 สัญญาณเตือนว่าอาจเกิด Water Hammer

1. ได้ยินเสียง “ปัง” หลังปิดวาล์ว

เป็นอาการที่สังเกตง่ายที่สุด โดยเฉพาะหากเสียงเกิดขึ้นทันทีหลังจาก Valve หรือ Solenoid Valve เปลี่ยนสถานะ

เสียงที่เกิดอาจแตกต่างกันตามระบบ ตั้งแต่เสียงเคาะเบา ๆ ไปจนถึงเสียงกระแทกรุนแรง

2. ท่อสั่นหลังเปิดหรือปิดวาล์ว

หาก Pipeline สั่นอย่างเห็นได้ชัดทุกครั้งที่วาล์วทำงาน ควรตรวจสอบทันที

แรงสั่นสะเทือนซ้ำ ๆ อาจส่งผลต่อ Pipe Support, Flange, Gasket และ Instrument ที่ติดตั้งอยู่บนระบบ

3. Pressure Gauge กระชากอย่างรวดเร็ว

Pressure Gauge สามารถช่วยให้เห็นความผิดปกติบางส่วนของแรงดันได้

หากเข็มกระชากหรือสั่นรุนแรงหลังวาล์วทำงาน อาจเป็นสัญญาณว่าระบบมี Pressure Transient

อย่างไรก็ตาม เหตุการณ์ Water Hammer บางชนิดเกิดเร็วมากจน Pressure Gauge แบบกลไกทั่วไปอาจจับค่าสูงสุดไม่ทัน หากต้องการวิเคราะห์อย่างละเอียดอาจต้องใช้ Pressure Transducer และ Data Logger ที่มี Sampling Rate เหมาะสม

4. หน้าแปลนหรือข้อต่อเริ่มรั่ว

แรงดันกระชากที่เกิดซ้ำอาจเพิ่มภาระต่อ

หากพบจุดรั่วเกิดขึ้นบ่อยโดยไม่ทราบสาเหตุ ควรตรวจสอบสภาวะ Transient ของระบบเพิ่มเติม

5. Check Valve มีเสียงกระแทก

Check Valve บางรูปแบบอาจเกิดการปิดกระแทกหรือ Valve Slam เมื่อการไหลย้อนกลับก่อน Disc ปิด

เสียงกระแทกจาก Check Valve จึงอาจสัมพันธ์กับ Pressure Surge ในระบบได้

6. Pressure Gauge หรือ Instrument เสียบ่อยผิดปกติ

เครื่องมือวัดที่รับแรงดันโดยตรงอาจได้รับผลกระทบจาก Pressure Pulsation หรือ Surge

หาก Pressure Gauge เสียบ่อย เข็มหลุดหรือกลไกภายในเสียหาย ควรตรวจสอบสภาพแรงดันจริงของระบบ ไม่ควรแก้ปัญหาด้วยการเปลี่ยน Gauge เพียงอย่างเดียว

7. Pipe Support หรืออุปกรณ์ยึดท่อมีปัญหา

แรงจาก Pressure Transient สามารถทำให้ระบบท่อเกิดการเคลื่อนตัว หากพบ Support หลวม Bolt คลาย หรือท่อขยับผิดปกติ ควรตรวจสอบสาเหตุทาง Hydraulic และ Mechanical ร่วมกัน

Water Hammer สร้างความเสียหายอะไรได้บ้าง?

หากเกิดรุนแรงหรือเกิดซ้ำต่อเนื่อง อาจส่งผลต่ออุปกรณ์หลายส่วน

ระบบท่อ

อาจเกิดแรงเค้นเพิ่มขึ้น ส่งผลต่อท่อ ข้อต่อ และจุดเชื่อมต่อ

Valve

Seat, Seal, Stem, Disc หรือ Actuator อาจได้รับแรงกระแทกเพิ่มเติม

Pressure Gauge

แรงดันกระชากหรือ Pulsation สามารถลดอายุการใช้งานของกลไกภายในได้

Flow Meter

แรงสั่นสะเทือนและสภาพการไหลที่ไม่เสถียรอาจส่งผลต่อการวัดของ Flow Meter บางเทคโนโลยี รวมถึงอุปกรณ์และ Connection รอบจุดติดตั้ง

Pump

Pump Trip หรือการเปลี่ยนแปลง Flow อย่างรวดเร็วอาจเป็นทั้งต้นเหตุและส่วนหนึ่งของเหตุการณ์ Surge ในระบบ

Gasket และ Mechanical Seal

การเปลี่ยนแรงดันซ้ำ ๆ สามารถเพิ่มภาระต่อซีลและจุดต่อ ทำให้เกิดการรั่วได้เร็วขึ้น

Water Hammer กับ Cavitation เหมือนกันหรือไม่?

ไม่เหมือนกัน

สองปรากฏการณ์นี้สามารถทำให้เกิดเสียงและความเสียหายกับระบบได้ จึงมักถูกเข้าใจผิด

Water Hammer เกิดจากการเปลี่ยนแปลงความเร็วของของไหลอย่างรวดเร็ว ทำให้เกิด Pressure Surge หรือคลื่นความดันในระบบ

ส่วน Cavitation เกิดเมื่อความดันเฉพาะจุดของของเหลวลดต่ำกว่าความดันไอ จนเกิดฟองไอ และฟองเหล่านั้นยุบตัวเมื่อเข้าสู่บริเวณที่ความดันสูงขึ้น

จำง่าย ๆ:

Water Hammer = ความเร็วเปลี่ยนเร็ว → แรงดันกระชาก

Cavitation = ความดันต่ำจนเกิดฟอง → ฟองยุบตัวและกัดกร่อนผิววัสดุ

ทำไม “ความเร็วของการปิดวาล์ว” จึงสำคัญ?

Water Hammer ไม่ได้ขึ้นอยู่กับเพียงว่า Valve เปิดหรือปิด แต่เกี่ยวข้องกับ เวลาที่ใช้ในการเปลี่ยนแปลงการไหล

หาก Valve ปิดช้ามาก ระบบมีเวลาปรับสภาพการไหล แรงดันกระชากมักลดลงเมื่อเทียบกับการหยุดการไหลอย่างฉับพลันภายใต้เงื่อนไขเดียวกัน

แต่ถ้าปิดเร็วเมื่อเทียบกับเวลาที่คลื่นความดันใช้เดินทางไปและกลับในระบบ ผลกระทบจาก Surge อาจสูงขึ้นอย่างมาก

ดังนั้นการบอกว่า “ต้องปิดภายในกี่วินาที” ไม่สามารถใช้ตัวเลขเดียวกับทุกโรงงานได้ เพราะขึ้นอยู่กับ

ระบบที่มีความเสี่ยงสูงควรทำ Surge Analysis โดยวิศวกรที่เกี่ยวข้อง

Joukowsky Equation เกี่ยวข้องอย่างไร?

หลักพื้นฐานที่ใช้ทำความเข้าใจ Water Hammer คือความสัมพันธ์แบบ Joukowsky ซึ่งเขียนในรูปอย่างง่ายได้ว่า

ΔP = ρaΔV

โดย

แนวคิดสำคัญคือ

ยิ่งความเร็วของของไหลเปลี่ยนอย่างฉับพลันมากเท่าไร Pressure Surge ก็มีแนวโน้มสูงขึ้น

แต่การออกแบบระบบจริงมีปัจจัยซับซ้อนกว่าสมการพื้นฐานนี้ จึงควรใช้การวิเคราะห์ Transient สำหรับระบบที่มีความสำคัญหรือมีความเสี่ยงสูง

วิธีลดและป้องกัน Water Hammer

1. หลีกเลี่ยงการปิดวาล์วเร็วเกินไป

เป็นแนวทางพื้นฐานที่สุด

สำหรับ Manual Valve ควรเปิด–ปิดอย่างเหมาะสมตาม Operating Procedure ของระบบ

สำหรับ Actuated Valve สามารถพิจารณา Opening/Closing Time ให้เหมาะสมกับ Process

ไม่ควรปรับให้วาล์วช้าลงแบบสุ่ม เพราะระบบบางประเภทมีข้อกำหนดด้าน Safety Shutdown ที่ต้องตอบสนองภายในเวลาที่กำหนด

2. เลือก Valve ให้เหมาะกับระบบ

Valve Characteristic และลักษณะการเปิด–ปิดมีผลต่อการเปลี่ยน Flow

การเลือก Valve จึงควรพิจารณา

ไม่ควรเลือกจากขนาดท่อเพียงอย่างเดียว

3. ตรวจสอบ Check Valve

หากต้นเหตุคือ Check Valve Slam อาจต้องประเมินประเภทและ Dynamic Characteristic ของ Check Valve ใหม่

การเลือก Check Valve ที่เหมาะสมกับ Velocity และระบบสามารถช่วยลดปัญหาการปิดกระแทกได้

4. ใช้อุปกรณ์ป้องกัน Surge ตามการออกแบบ

ระบบบางประเภทอาจใช้อุปกรณ์ เช่น

แต่การเลือกและกำหนดขนาดต้องอาศัยการคำนวณระบบ ไม่ควรติดตั้งโดยคาดเดา

5. ควบคุมการ Start/Stop ของ Pump

Pump Trip เป็นสาเหตุสำคัญของ Hydraulic Transient ในหลายระบบ

การออกแบบลำดับการทำงานของ Pump และ Valve ให้สัมพันธ์กันสามารถช่วยลดการเปลี่ยน Flow อย่างรุนแรงได้

6. ตรวจสอบความเร็วของของไหล

ระบบที่มี Velocity สูงมีพลังงานจลน์มากขึ้น ดังนั้นการเปลี่ยน Velocity อย่างรวดเร็วสามารถสร้างผลกระทบได้มาก

ควรตรวจสอบ Pipe Sizing และ Flow Velocity ตั้งแต่ขั้นตอนออกแบบ

Pressure Gauge และ Flow Meter ช่วยตรวจสอบ Water Hammer อย่างไร?

เครื่องมือวัดช่วยให้ทีม Maintenance และ Engineering เห็นพฤติกรรมของระบบได้ดีขึ้น

Pressure Instrument

ใช้ตรวจสอบแรงดันและความผิดปกติของ Pressure

สำหรับ Transient ที่เกิดเร็ว ควรใช้ Pressure Transducer และระบบบันทึกข้อมูลที่มี Response/Sampling Rate เพียงพอ

Flow Meter

ช่วยตรวจสอบ Flow Rate และการเปลี่ยนแปลงของการไหล เช่น

100 m³/h → Valve ปิด → Flow ลดอย่างรวดเร็ว

ข้อมูล Flow สามารถนำมาเปรียบเทียบกับ Pressure เพื่อช่วยวิเคราะห์ลำดับเหตุการณ์

Data Logger

การบันทึก Pressure, Flow และ Valve Position ตามเวลา จะช่วยให้เห็นว่าเหตุการณ์ใดเกิดก่อนและหลัง

ข้อมูลเหล่านี้มีประโยชน์มากกว่าการวิเคราะห์จากเสียงเพียงอย่างเดียว

Checklist: ได้ยินเสียง “ปัง” จากท่อ เช็กอะไรบ้าง?

ก่อนสรุปว่าเกิด Water Hammer ควรเก็บข้อมูลดังนี้

ข้อมูลเหล่านี้จะช่วยให้ทีมวิศวกรวิเคราะห์ต้นเหตุได้แม่นยำขึ้น

FAQ เกี่ยวกับ Water Hammer

Water Hammer อันตรายไหม?

สามารถเป็นอันตรายต่อระบบได้ โดยเฉพาะหาก Pressure Surge สูงหรือเกิดซ้ำเป็นเวลานาน เพราะอาจสร้างความเสียหายต่อท่อ Valve Seal และอุปกรณ์ต่าง ๆ

ปิดวาล์วช้า ๆ แก้ Water Hammer ได้ทุกกรณีหรือไม่?

ไม่เสมอไป เพราะ Water Hammer อาจเกิดจาก Pump Trip, Check Valve Slam หรือเหตุการณ์อื่น การปรับ Closing Time เป็นเพียงหนึ่งในแนวทางและต้องพิจารณาร่วมกับระบบทั้งหมด

Ball Valve มีโอกาสทำให้เกิด Water Hammer หรือไม่?

มีได้ โดยเฉพาะเมื่อมีการเปลี่ยนตำแหน่งอย่างรวดเร็วและทำให้ Flow เปลี่ยนอย่างฉับพลัน แต่ความรุนแรงขึ้นอยู่กับระบบและ Operating Condition

Solenoid Valve ทำให้เกิด Water Hammer ได้หรือไม่?

มีโอกาส เนื่องจาก Solenoid Valve บางประเภทมี Closing Time ค่อนข้างเร็ว หากใช้งานในระบบของเหลวที่มี Velocity สูง จึงควรพิจารณาความเสี่ยงด้าน Surge

Water Hammer ทำให้ Pressure Gauge เสียได้ไหม?

Pressure Surge และ Pulsation ที่รุนแรงอาจลดอายุของ Pressure Gauge หรือสร้างความเสียหายต่อกลไกภายในได้ จึงควรตรวจสอบ Pressure Condition ของระบบหาก Gauge เสียบ่อยผิดปกติ

สรุป

Water Hammer คือปรากฏการณ์แรงดันกระชากที่เกิดจากการเปลี่ยนแปลงความเร็วของของไหลอย่างรวดเร็ว โดยหนึ่งในเหตุการณ์ที่ทำให้เกิดได้คือ การปิดวาล์วอย่างรวดเร็ว

ผลกระทบไม่ได้มีแค่เสียง “ปัง” ภายในท่อ แต่หากรุนแรงหรือเกิดซ้ำ อาจส่งผลต่อ Valve, Pipeline, Flange, Gasket, Pressure Gauge, Flow Meter, Pump และอุปกรณ์อื่นในระบบ

หากพบเสียงกระแทก ท่อสั่น หรือ Pressure เปลี่ยนอย่างผิดปกติหลังเปิด–ปิด Valve ไม่ควรแก้เฉพาะจุดโดยทันที แต่ควรตรวจสอบทั้ง Pressure + Flow + Valve Closing Time + Pump + Check Valve + Pipe System เพื่อหาต้นเหตุที่แท้จริง

สำหรับระบบที่มีความสำคัญหรือมีความเสี่ยงสูง ควรให้วิศวกรทำ Surge/Transient Analysis เพื่อกำหนดแนวทางป้องกันที่เหมาะสม
