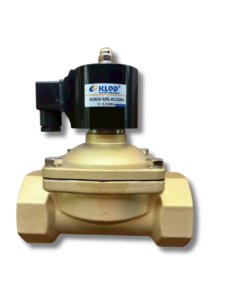

โซลินอยด์วาล์วทองเหลือง 2W Series วาล์วไฟฟ้าอุตสาหกรรมประสิทธิภาพสูง

ในการออกแบบและติดตั้งระบบท่อส่งของไหลหรือก๊าซในงานอุตสาหกรรมและงานระบบเชิงพาณิชย์ อุปกรณ์ที่มีบทบาทสำคัญอย่างยิ่งในการควบคุมการเปิดและปิดการไหลแบบอัตโนมัติคือ “โซลินอยด์วาล์ว (Solenoid Valve)” และหากคุณกำลังมองหาวาล์วไฟฟ้าที่มีความทนทานสูง ตอบสนองได้อย่างรวดเร็ว และคุ้มค่ากับการลงทุน โซลินอยด์วาล์วทองเหลือง 2W Series (2/2 Way Solenoid Valve) คือคำตอบที่วิศวกรและผู้รับเหมาเลือกใช้เป็นอันดับต้นๆ

บทความนี้จะเจาะลึกทุกรายละเอียดของ โซลินอยด์วาล์วทองเหลือง 2W ตั้งแต่โครงสร้างทางวิศวกรรม คุณสมบัติเด่น ตารางข้อมูลทางเทคนิค (Technical Data) วิธีการอ่านรหัสการสั่งซื้อ (Ordering Code) ตลอดจนการเลือกใช้งานให้เหมาะสมกับตัวกลาง (Working Medium) เพื่อช่วยให้คุณสามารถนำข้อมูลไปตัดสินใจซื้อและออกแบบระบบได้อย่างมีประสิทธิภาพสูงสุด

1. ทำความรู้จัก โซลินอยด์วาล์วทองเหลือง 2W Series คืออะไร?

โซลินอยด์วาล์ว 2W Series คือ วาล์วควบคุมทิศทางแบบ 2 ทาง (2/2 Way) ซึ่งหมายถึงมีช่องทางเข้า (Inlet) 1 ช่อง และช่องทางออก (Outlet) 1 ช่อง ทำหน้าที่หลักในการเปิดหรือปิดกั้นการไหลของของไหลโดยใช้พลังงานไฟฟ้าผ่านขดลวดแม่เหล็กไฟฟ้าหรือคอยล์ (Coil) ตัววาล์วผลิตจากวัสดุทองเหลือง (Brass) เกรดพรีเมียมที่มีคุณสมบัติทนต่อการกัดกร่อน ไม่เป็นสนิมง่าย และสามารถรองรับแรงดันได้ดีเยี่ยม

จุดเด่นที่ทำให้โซลินอยด์วาล์วรุ่นนี้ได้รับความนิยมอย่างแพร่หลายคือ ระบบการทำงานแบบ Direct Acting (ในรุ่นขนาดเล็กถึงปานกลาง) และระบบที่มีความเสถียรสูง ทำให้สามารถเปิด-ปิดวาล์วได้ทันทีเมื่อมีการจ่ายกระแสไฟฟ้า (Response Time ต่ำมาก) เหมาะสำหรับระบบที่ต้องการความแม่นยำสูง เช่น ระบบรดน้ำต้นไม้อัตโนมัติ, ระบบบำบัดน้ำเสีย, เครื่องจักรในโรงงานอุตสาหกรรม, และระบบท่อส่งลมหรือแก๊ส

2. คุณสมบัติเด่นและฟังก์ชันพิเศษ (Product Features)

• ระดับการป้องกันน้ำและฝุ่นสูงถึง IP67: คอยล์ไฟฟ้าของวาล์ว 2W Series ได้รับการออกแบบให้มีมาตรฐานการป้องกันระดับ IP67 (Protection Degree IP67) ทำให้สามารถใช้งานในสภาพแวดล้อมที่มีความชื้นสูง หรือพื้นที่ที่อาจโดนละอองน้ำได้อย่างปลอดภัย

• ระบบ Manual Operation (ฟังก์ชันเปิดปิดด้วยมือ): สำหรับสถานการณ์ฉุกเฉิน เช่น ระบบไฟฟ้าขัดข้อง หรือในขั้นตอนการทดสอบระบบ (Commissioning) วาล์วรุ่นนี้สามารถติดตั้งฟังก์ชันแมนนวลช่วยให้ผู้ควบคุมสามารถเปิดหรือปิดวาล์วได้ด้วยตนเองโดยไม่ต้องใช้ไฟฟ้า

• ตัวเลือกโครงสร้างที่หลากหลาย (NO/NC/Ex-proof): รองรับทั้งสถานะปกติปิด (Normally Closed – NC) ซึ่งวาล์วจะปิดสนิทเมื่อไม่มีไฟฟ้าจ่าย และสถานะปกติเปิด (Normally Open – NO) วาล์วจะเปิดให้อากาศหรือของเหลวไหลผ่านตลอดเวลาจนกว่าจะจ่ายไฟ รวมถึงออปชันคอยล์กันระเบิด (Ex-proof) สำหรับพื้นที่ไวไฟ

3. โครงสร้างรหัสการสั่งซื้อ (Ordering Code Breakdown)

การเลือกซื้อโซลินอยด์วาล์วให้ถูกต้องตามการออกแบบระบบ จำเป็นต้องเข้าใจการระบุรหัส (Part Number) ซึ่งรหัสของ 2W Series สามารถจำแนกและระบุสเปกได้อย่างรายละเอียดดังนี้:

• รหัสหลัก (Specification Code): 2W หมายถึง วาล์วโซลินอยด์แบบ 2/2 ทาง (2/2 Way Solenoid Valve)

• ขนาดรูเปิดวาล์ว (Orifice Size): 160 (16mm), 200 (20mm), 250 (25mm), 350 (35mm), 400 (40mm), 500 (50mm)

• ขนาดพอร์ตเชื่อมต่อ (Port Size): 10 (G3/8″), 15 (G1/2″), 20 (G3/4″), 25 (G1″), 35 (G1 1/4″), 40 (G1 1/2″), 50 (G2″)

• ประเภทของคอยล์และฟังก์ชันพิเศษ: * A: Waterproof Coil (คอยล์กันน้ำพรีเมียม)

  • Blank: คอยล์ทรงกลมมาตรฐาน

  • S: คอยล์ทรงสี่เหลี่ยม มาตรฐาน IP65

  • H: ระบบ Manual เปิดปิดด้วยมือ

  • NO: ปกติเปิด (Normally Open)

  • NC: ปกติปิด (Normally Close)

  • Z: Ex-proof (คอยล์ป้องกันการระเบิด)

• วัสดุซีลกันรั่ว (Sealing Material): Blank (ยาง NBR มาตรฐาน), E (ยาง EPDM), V (ยาง VITON ทนความร้อนสูง), S (ยางซิลิโคน SI)

• แรงดันไฟฟ้าใช้งาน (Standard Voltage): รองรับไฟฟ้าหลากหลายประเภท ได้แก่ DC12V, DC24V, AC24V, AC110V, AC220V, และ AC380V (ความถี่ 50/60Hz)

💡 ตัวอย่างการอ่านรหัส: หากรหัสสินค้าคือ 2W-160-15-A-E-AC110V จะหมายถึง โซลินอยด์วาล์วทองเหลืองแบบ 2/2 ทาง, ขนาด Orifice 16 มม., ขนาดท่อเกลียว 1/2 นิ้ว (G1/2″), ใช้คอยล์กันน้ำ (Waterproof), วัสดุซีลเป็น EPDM ทนความร้อนและสารเคมี, ทำงานด้วยแรงดันไฟฟ้ากระแสสลับ AC 110 โวลต์

4. ข้อมูลทางเทคนิคอย่างละเอียด (Technical Specifications)

คุณสมบัติ / โมเดล	2W160-10	2W160-15	2W200-20	2W250-25	2W350-35	2W400-40	2W500-50
ตัวกลาง (Working Medium)	———-	———-	อากาศ, น้ำ, น้ำมัน, แก๊ส	———-	———-	———-	———-
การทำงาน (Operation)	———-	———-	ระบบทำงานโดยตรง (Direct Acting)	———-	———-	———-	———-
ประเภทการทำงาน (Acting Type)	———-	———-	ปกติปิด (Normally Closed) / มีออปชันปกติเปิด	———-	———-	———-	———-
ขนาด Orifice Size (mm)	16	16	20	25	35	40	50
ค่าการไหล (CV Value)	4.8	4.8	4.8	12	24	29	48
ขนาดพอร์ต (Port Size)	G3/8″	G1/2″	G3/4″	G1″	G1 1/4″	G1 1/2″	G2″
ความหนืดของของไหล	———-	———-	ต่ำกว่า 20 CST (20 CST Below)	———-	———-	———-	———-
แรงดันใช้งาน (Operating Pressure)	———-	———-	อากาศ: 0~1.0MPa / น้ำ: 0~0.7MPa / น้ำมัน: 0~0.9MPa	———-	———-	———-	———-
แรงดันต้านทานสูงสุด	———-	———-	1.0 MPa (สำหรับรุ่นปกติเปิดสูงสุดที่ 0.8 MPa)	———-	———-	———-	———-
อุณหภูมิใช้งาน (Operating Temp.)	———-	———-	ซีล NBR: -5 ~ 80°C / ซีล VITON: -5 ~ 150°C	———-	———-	———-	———-
ช่วงแรงดันไฟฟ้าที่ยอมรับได้	———-	———-	± 10% ของแรงดันไฟฟ้าพิกัด	———-	———-	———-	———-
วัสดุตัวเรือน (Body Material)	———-	———-	ทองเหลืองแท้ (Brass)	———-	———-	———-	———-

5. ข้อแนะนำในการเลือกวัสดุซีล (Seal Material Selection Guide)

ประสิทธิภาพและความทนทานของโซลินอยด์วาล์วขึ้นอยู่กับการเลือกวัสดุซีลยางภายในให้สอดคล้องกับชนิดของเหลวและอุณหภูมิในระบบปฏิบัติการ โดยรุ่น 2W Series มีตัวเลือกหลักดังนี้:

• ซีลยาง NBR (Nitrile Butadiene Rubber): เหมาะสำหรับการใช้งานทั่วไปกับน้ำสะอาด, ลมประทับ, และน้ำมันไฮดรอลิก สามารถทนอุณหภูมิได้ในช่วง -5°C ถึง 80°C เป็นตัวเลือกมาตรฐานที่คุ้มค่าที่สุด

• ซีลยาง VITON / FKM (Fluoroelastomer): ออกแบบมาเพื่อระะบบที่ต้องการทนความร้อนสูง (สูงสุดถึง 150°C) และมีความต้านทานต่อสารเคมี, กรด-ด่างเจือจาง, และน้ำมันเชื้อเพลิงได้ดีเยี่ยม เหมาะสำหรับระบบไอน้ำแรงดันต่ำ หรืออุตสาหกรรมเคมี

• ซีลยาง EPDM (Ethylene Propylene Diene Monomer): โดดเด่นเรื่องการทนต่อระบบน้ำร้อน, โอโซน, และสารซักล้าง แต่ไม่ควรนำไปใช้กับงานที่มีน้ำมันปิโตรเลียมเด็ดขาด

6. วิธีการบำรุงรักษาและการติดตั้งที่ถูกต้อง

1. ทำความสะอาดท่อก่อนติดตั้ง: เศษกรวด, เศษเทปพันเกลียว หรือเศษเหล็กที่ตกค้างในท่อส่งน้ำอาจเข้าไปอุดตันที่บริเวณไดอะแฟรมหรือแกนวาล์ว ส่งผลให้วาล์วปิดไม่สนิทหรือรั่วซึม ควรทำการฟลัชชิง (Flushing) ล้างท่อก่อนการประกอบวาล์วเสมอ

2. ติดตั้งกรอง Y-Strainer: แนะนำให้ติดตั้งอุปกรณ์กรองสิ่งสกปรก (Y-Strainer) ไว้ที่ด้านหน้าทางเข้าของโซลินอยด์วาล์ว เพื่อดักจับอนุภาคฝุ่นละอองที่มากับของไหล

3. ทิศทางการติดตั้ง: สังเกตลูกศรที่สลักอยู่บนตัวเรือนทองเหลือง ซึ่งจะระบุทิศทางการไหลของของไหล (Flow Direction) จากขาเข้า (Inlet) ไปยังขาออก (Outlet) เสมอ และควรติดตั้งวาล์วในแนวตั้ง โดยให้ตัวคอยล์ไฟฟ้าอยู่ด้านบน
