Wafer Check Valve คืออะไร?
Wafer Check Valve หรือที่เรียกว่า วาล์วกันกลับแบบแผ่นบาง เป็นวาล์วที่ทำหน้าที่สำคัญในการป้องกันไม่ให้ของไหลในระบบท่อเกิดการไหลย้อนกลับ ซึ่งถือว่าเป็นหนึ่งในอุปกรณ์ที่จำเป็นอย่างยิ่งในอุตสาหกรรมการผลิต โรงงาน และระบบท่อสาธารณูปโภคต่างๆ
เช็ควาล์วชนิดนี้ถูกออกแบบมาให้มีขนาดกะทัดรัด ติดตั้งง่าย และมีน้ำหนักเบากว่าวาล์วกันกลับชนิดอื่นๆ เนื่องจากใช้การประกบติดตั้งระหว่างหน้าแปลน (Flange) ของท่อโดยตรง จึงทำให้ได้รับความนิยมอย่างแพร่หลายทั้งในงาน น้ำประปา, ระบบไอน้ำ, ระบบปรับอากาศ (HVAC), อุตสาหกรรมน้ำมันและก๊าซ, รวมถึงอุตสาหกรรมเคมี
ประโยชน์ของ Wafer Check Valve
-
ป้องกันการไหลย้อนกลับของของไหล
การไหลย้อนกลับในระบบท่ออาจก่อให้เกิดความเสียหายต่ออุปกรณ์ เช่น ปั๊มน้ำ, เครื่องแลกเปลี่ยนความร้อน หรือแม้กระทั่งการระเบิดของระบบ วาล์วชนิดนี้ช่วยแก้ปัญหาได้อย่างมีประสิทธิภาพ -
เพิ่มความปลอดภัยในระบบท่อ
ด้วยการทำงานแบบอัตโนมัติ (ไม่ต้องใช้แรงงานหรือระบบควบคุมเพิ่มเติม) Wafer Check Valve จะปิดทันทีที่แรงดันย้อนกลับเกิดขึ้น -
ขนาดกะทัดรัด ติดตั้งง่าย
วาล์วชนิดนี้บางและเบา ใช้พื้นที่ติดตั้งน้อย เหมาะกับงานที่มีพื้นที่จำกัด -
บำรุงรักษาง่าย อายุการใช้งานยาวนาน
โครงสร้างเรียบง่าย ทำให้ไม่ซับซ้อนต่อการบำรุงรักษา และมีอายุการใช้งานที่ยาวนาน
จุดเด่นของ Wafer Check Valve
-
ขนาดเล็ก น้ำหนักเบา เมื่อเทียบกับ Swing Check Valve หรือ Lift Check Valve
-
แรงดันตกคร่อม (Pressure Drop) ต่ำ ทำให้การไหลของของไหลราบรื่น
-
ทนแรงดันสูงและอุณหภูมิได้ดี
-
มีให้เลือกหลายวัสดุ เช่น สแตนเลส (Stainless Steel), เหล็กหล่อ (Cast Iron), เหล็กดัด (Ductile Iron), บรอนซ์ (Bronze)
-
ราคาคุ้มค่า ประสิทธิภาพสูง
การใช้งาน Wafer Check Valve ในอุตสาหกรรม
-
ระบบน้ำประปาและบำบัดน้ำ
ป้องกันน้ำไหลย้อนกลับเข้าสู่ถังหรือท่อ -
ระบบ HVAC (Heating, Ventilation, Air Conditioning)
ใช้ควบคุมการไหลของน้ำเย็น น้ำร้อน และสารทำความเย็น -
อุตสาหกรรมอาหารและเครื่องดื่ม
ใช้ในท่อส่งของเหลว เช่น นม น้ำผลไม้ เบียร์ -
อุตสาหกรรมเคมีและปิโตรเคมี
ใช้กับสารเคมีเข้มข้น กรด และด่าง -
อุตสาหกรรมพลังงาน
ใช้ในระบบท่อส่งไอน้ำ และน้ำมันเชื้อเพลิง

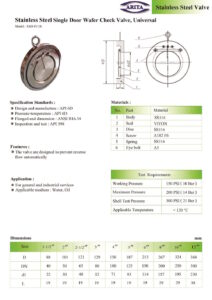

สเปกมาตรฐานของ Wafer Check Valve
-
ขนาด (Size): DN 50 – DN 600
-
แรงดัน (Pressure Rating): PN 10/16, Class 150–300
-
วัสดุ (Material): Stainless Steel, Cast Iron, Ductile Iron, Bronze
-
ซีล (Seal): EPDM, NBR, Viton, PTFE
-
อุณหภูมิใช้งาน: -20°C ถึง 200°C (ขึ้นอยู่กับวัสดุ)
วิธีการเลือก Wafer Check Valve ให้เหมาะกับงาน
-
เลือกขนาดตามท่อ (Nominal Size)
ขนาดวาล์วต้องพอดีกับขนาดท่อเพื่อป้องกันการรั่วไหล -
เลือกวัสดุตามการใช้งาน
-
น้ำดื่ม → Stainless Steel + EPDM Seal
-
น้ำมัน / เคมี → Stainless Steel + Viton / PTFE Seal
-
-
แรงดันและอุณหภูมิ
ต้องตรวจสอบว่าระบบท่อมีแรงดันและอุณหภูมิสูงสุดเท่าใด -
มาตรฐานและการรับรอง
เลือกสินค้าที่ผ่านมาตรฐาน เช่น JIS, DIN, ANSI เพื่อความมั่นใจ
วิธีติดตั้ง Wafer Check Valve
-
ตรวจสอบทิศทางการไหล (Flow Direction) ให้ตรงกับลูกศรบนตัววาล์ว
-
ติดตั้งตรงกลางระหว่างหน้าแปลนท่อ (Flange)
-
ใช้ Bolt ยึดหน้าแปลนให้แน่น
-
หลีกเลี่ยงการติดตั้งในแนวนอนที่มีแรงสั่นสะเทือนสูง
-
ตรวจสอบการรั่วซึมก่อนใช้งานจริง
คำถามที่พบบ่อย (FAQ)
Q1: Wafer Check Valve ต่างจาก Swing Check Valve อย่างไร?
👉 Wafer Check Valve มีขนาดเล็กกว่า น้ำหนักเบากว่า และติดตั้งง่ายกว่า
Q2: ใช้กับน้ำดื่มได้ไหม?
👉 ได้ หากเลือกวัสดุ Stainless Steel และซีลที่เหมาะสม
Q3: ต้องบำรุงรักษาบ่อยแค่ไหน?
👉 โดยทั่วไปไม่ต้องบำรุงรักษาบ่อย เนื่องจากโครงสร้างเรียบง่าย
Q4: รองรับแรงดันสูงสุดเท่าไหร่?
👉 โดยทั่วไป Class 150–300 หรือ PN16–PN25 แล้วแต่รุ่น
สรุป Wafer Check Valve
Wafer Check Valve เป็นวาล์วกันกลับที่มีคุณสมบัติเด่นด้าน ขนาดกะทัดรัด, น้ำหนักเบา, ติดตั้งง่าย, และประสิทธิภาพสูง ใช้งานได้หลากหลาย ทั้งระบบน้ำ ไอน้ำ น้ำมัน และสารเคมี จึงถือเป็นตัวเลือกที่คุ้มค่าที่สุดสำหรับโรงงานและงานอุตสาหกรรม
หากคุณกำลังมองหา วาล์วกันกลับคุณภาพสูง ราคาพิเศษ พร้อมส่งด่วน สามารถติดต่อเราได้เลย!
