NACHI Sight Glass แบบหน้าแปลน (Double Window)

Sight Glass แบบหน้าแปลน (Double Window): คัมภีร์เจาะลึก อุปกรณ์ตรวจสอบการไหลที่โรงงานต้องมี

ในกระบวนการผลิตทางอุตสาหกรรม ไม่ว่าจะเป็นอุตสาหกรรมเคมี, อาหารและเครื่องดื่ม, หรือระบบบำบัดน้ำเสีย สิ่งที่วิศวกรและช่างซ่อมบำรุงให้ความสำคัญที่สุดคือ “สถานะภายในท่อ” เนื่องจากเราไม่สามารถมองเห็นด้วยตาเปล่าได้ว่า ของเหลวหรือก๊าซภายในท่อนั้นมีการไหลที่เป็นปกติหรือไม่ มีสิ่งเจือปนหรือไม่ หรือสีของผลิตภัณฑ์เปลี่ยนไปจากเดิมหรือไม่

นี่คือเหตุผลที่ Sight Glass แบบหน้าแปลน (Double Window) หรือที่เรียกกันว่า “กระจกมองไหล” เข้ามามีบทบาทสำคัญ บทความนี้จะเจาะลึกทุกแง่มุมที่คุณจำเป็นต้องรู้ ตั้งแต่โครงสร้าง วัสดุ ไปจนถึงเทคนิคการเลือกซื้อให้คุ้มค่าที่สุด

---

Sight Glass คืออะไร? ทำไมต้องเป็นแบบ Double Window

Sight Glass คืออุปกรณ์ที่ติดตั้งเข้ากับระบบท่อเพื่อช่วยให้ผู้ปฏิบัติงานสามารถสังเกตการณ์สิ่งที่เกิดขึ้นภายในท่อได้โดยตรง โดยรุ่นที่ปรากฏในภาพคือแบบ Double Window Flange Type ซึ่งมีจุดเด่นคือ:

1. มองทะลุได้สองฝั่ง: ช่วยให้แสงสว่างลอดผ่านได้ดี ทำให้เห็นความใสหรือความขุ่นของของเหลวได้ชัดเจนกว่าแบบหน้าต่างเดียว

2. ความทนทานสูง: การออกแบบด้วยโครงสร้างเหล็กหล่อหรือสแตนเลส (ขึ้นอยู่กับรุ่น) พร้อมการยึดด้วยน็อตสตัด (Stud Bolts) ช่วยให้ทนแรงดันได้ดีเยี่ยม

3. การเชื่อมต่อแบบหน้าแปลน (Flange Connection): เป็นมาตรฐานสากลที่ช่วยให้การติดตั้งและการถอดออกมาล้างทำความสะอาดทำได้ง่ายและรวดเร็ว

---

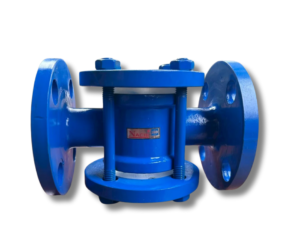

เจาะลึกส่วนประกอบสำคัญของ Sight Glass Nachi (ตามรูปภาพ)

หากเราพิจารณาจากรูปสินค้า ยี่ห้อ Nachi ที่มีความโดดเด่นด้านความแข็งแรง เราจะเห็นส่วนประกอบที่สำคัญดังนี้:

• Body (ตัวเรือน): ผลิตจากเหล็กหล่อพ่นสีกันสนิมสีน้ำเงิน ทนทานต่อสภาพแวดล้อมภายนอก

• Glass (กระจก): มักใช้กระจกประเภท Borosilicate Glass หรือ Tempered Glass ซึ่งทนต่อการเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน (Thermal Shock)

• Gasket (ปะเก็น): อยู่ระหว่างกระจกและตัวเรือน ป้องกันการรั่วซึมได้ 100% โดยมักใช้ PTFE หรือ Graphite ตามความเหมาะสมของสารเคมี

• Stud Bolts & Nuts: น็อตยึดรอบตัวเครื่องเพื่อให้กระจกแนบสนิทกับซีลภายใต้แรงดันสูง

---

ประโยชน์ของการใช้ Sight Glass ในงานอุตสาหกรรม

การติดตั้งกระจกมองไหลไม่ใช่แค่เรื่องของความสวยงาม แต่เป็นเรื่องของ Process Monitoring และ Safety:

• ตรวจสอบการไหล (Flow Confirmation): ยืนยันว่าปั๊มทำงานปกติและมีของเหลวไหลผ่านจริง

• ตรวจสอบคุณภาพ (Quality Control): ดูสี (Color) และความขุ่น (Turbidity) ของผลิตภัณฑ์ในไลน์การผลิต

• ตรวจเช็คสิ่งเจือปน (Contamination Check): ดูว่ามีเศษวัสดุหรือฟองอากาศแปลกปลอมปนมาหรือไม่

• ความปลอดภัย (Safety): ป้องกันความเสียหายของเครื่องจักรหากเกิดสภาวะ “Run Dry” (ไม่มีน้ำไหลผ่าน)

---

วิธีการเลือกซื้อ Sight Glass ให้เหมาะสมกับงาน (Buying Guide)

เพื่อให้ได้สินค้าที่คุ้มค่าและใช้งานได้ยาวนาน คุณควรพิจารณาปัจจัยดังนี้:

1. Pressure Rating (ระดับแรงดัน): ต้องทราบว่าระบบท่อของคุณมีแรงดันสูงสุดกี่ Bar (เช่น PN10, PN16, หรือ ANSI 150)

2. Temperature (อุณหภูมิ): ของเหลวที่ไหลผ่านร้อนแค่ไหน? หากเกิน 150°C จำเป็นต้องใช้กระจก Borosilicate เกรดพิเศษ

3. Material Compatibility: สารเคมีที่ไหลผ่านกัดกร่อนหรือไม่? ถ้าเป็นกรดรุนแรง ตัวเรือนควรเป็นสแตนเลส 316

4. Connection Size: ขนาดของหน้าแปลนต้องตรงกับขนาดท่อ (เช่น 2 นิ้ว, 3 นิ้ว เป็นต้น)

---

ขั้นตอนการติดตั้งและการบำรุงรักษา

การติดตั้ง:

• ตรวจสอบว่าหน้าแปลนของท่อและ Sight Glass สะอาด ไม่มีเศษฝุ่น

• ขันน็อตในลักษณะ “กากบาท” เพื่อให้แรงกดสม่ำเสมอ ป้องกันกระจกแตกร้าว

การบำรุงรักษา:

• หมั่นทำความสะอาดกระจกเป็นประจำเพื่อการมองเห็นที่ชัดเจน

• ตรวจสอบรอยร้าวบนกระจกทุกๆ 6 เดือน

• หากมีการเปลี่ยนปะเก็น ควรเลือกใช้ปะเก็นใหม่เสมอเพื่อป้องกันการรั่วซึม

---

ทำไมต้องซื้อ Sight Glass กับเรา?

เราคือตัวแทนจำหน่ายสินค้า Nachi และอุปกรณ์ประปาอุตสาหกรรมที่ได้รับความไว้วางใจ:

• สินค้าแท้ 100% พร้อมใบเซอร์รับรอง

• สต็อกแน่น ไม่ต้องรอนาน มีครบทุกไซส์

• ราคาโรงงาน ช่วยลดต้นทุนการผลิตให้ผู้ประกอบการ

• คำแนะนำโดยวิศวกร เรามีทีมงานช่วยเลือกสเปกให้ตรงกับการใช้งานของคุณมากที่สุด

---

สรุป

Sight Glass แบบหน้าแปลน Double Window คือการลงทุนที่คุ้มค่าสำหรับระบบท่ออุตสาหกรรม ช่วยลดความเสี่ยงในการเกิดความเสียหายและเพิ่มประสิทธิภาพในการตรวจสอบกระบวนการผลิต หากคุณกำลังมองหาอุปกรณ์ที่ทนทานและเชื่อถือได้ เลือก Nachi Sight Glass คือคำตอบ

---

คำถามที่พบบ่อยเกี่ยวกับ Sight Glass

• Q: กระจก Sight Glass แตกบ่อยเกิดจากอะไร?

  • A: ส่วนใหญ่เกิดจากการขันน็อตไม่สมดุล หรือความร้อนในระบบเปลี่ยนแปลงรวดเร็วเกินกว่าที่เกรดกระจกจะรับได้

• Q: ใช้กับงานก๊าซได้หรือไม่?

  • A: ได้ แต่ต้องเลือกซีลและประเภทกระจกที่ออกแบบมาเพื่อแรงดันก๊าซโดยเฉพาะ
