เครื่องวัดอัตราการไหล BNC Autocontrol: โฟลว์มิเตอร์แบบใบพัดวงรี (Oval Gear) ดิจิตอล แม่นยำสูง ทนทานทุกงานอุตสาหกรรม

ในระบบอุตสาหกรรมไม่ว่าจะเป็นโรงงานผลิต, ระบบจ่ายน้ำมันเชื้อเพลิง, การบริหารจัดการพลังงานในหม้อต้มน้ำ (Boiler) หรือกระบวนการผสมสารเคมี สิ่งที่มีความสำคัญเป็นอันดับต้นๆ คือการวัดปริมาณและควบคุมทิศทางการไหลของของเหลวอย่างถูกต้องแม่นยำ การเลือกใช้ เครื่องวัดอัตราการไหล BNC แบรนด์ผู้เชี่ยวชาญด้านอุปกรณ์ควบคุมจากไต้หวัน จึงเป็นคำตอบที่ตอบโจทย์ความคุ้มค่าและประสิทธิภาพการทำงานสูงสุด

โฟลว์มิเตอร์จากแบรนด์ BNC AUTOCONTROL รุ่นนี้ทำงานด้วยกลไก Oval Gear (เฟืองวงรี) ซึ่งเป็นหนึ่งในเทคโนโลยีการวัดปริมาณของเหลวแบบแทนที่เชิงบวก (Positive Displacement) ที่ได้รับการยอมรับว่ามีความคลาดเคลื่อนน้อยที่สุด เหมาะสมอย่างยิ่งสำหรับของเหลวที่มีความหนืด ตั้งแต่น้ำมันใส น้ำมันดีเซล น้ำมันเตา ไปจนถึงสารหล่อลื่นและสารเคมีชนิดต่างๆ มาพร้อมกับระบบการแสดงผลแบบดิจิตอลที่ช่วยให้วิศวกรและผู้ปฏิบัติงานสามารถอ่านค่าได้อย่างสะดวก รวดเร็ว และสามารถนำสัญญาณไปลิงก์ต่อเข้ากับระบบควบคุมส่วนกลางได้ทันที

ทำไมต้องเลือก Flow Meter BNC Autocontrol สำหรับธุรกิจของคุณ?

ท่ามกลางแบรนด์เครื่องมือวัดที่มีอยู่มากมายในท้องตลาด flow meter bnc autocontrol โดดเด่นด้วยการผสมผสานระหว่างความทนทานเชิงกลและระบบอิเล็กทรอนิกส์ที่ทันสมัย นี่คือเหตุผลหลักที่โรงงานอุตสาหกรรมกว่า 80% ในเอเชียเลือกใช้ในระบบหม้อต้มและระบบท่อส่งน้ำมัน:

1. ความแม่นยำที่เหนือกว่า (High Accuracy): ด้วยลักษณะโครงสร้างที่เป็นเฟืองวงรีขบกันพอดี ทำให้ของเหลวที่ไหลผ่านถูกแบ่งปริมาตรอย่างชัดเจนตามรอบการหมุน ให้ค่าความแม่นยำสูงถึง ±0.5% ของค่าที่อ่านได้ (และปรับแต่งทางเทคนิคให้แม่นยำเพิ่มขึ้นได้ถึง ±0.2%)

2. รองรับความหนืดได้หลากหลาย (Wide Viscosity Range): เครื่องวัดการไหลประเภทอื่นอาจล้มเหลวหรืออ่านค่าผิดเพี้ยนเมื่อเจอน้ำมันข้น แต่สำหรับกลไก Oval Gear ยิ่งของเหลวมีความหนืดสูง (รองรับได้สูงสุดถึง 1000 cP) ประสิทธิภาพการวัดก็ยิ่งดีขึ้นและลดการรั่วไหลภายในช่องว่างเฟือง

3. หน้าจอดิจิตอลมัลติฟังก์ชัน: ตัวเรือนส่วนบนติดตั้งหน้าจอ LCD คมชัดสูง แสดงผลได้ทั้งค่าการไหลสะสม (Totalizer) ขนาด 8 หลัก และค่าอัตราการไหลปัจจุบัน (Flow Rate) ขนาด 5 หลัก ช่วยลดความผิดพลาดในการจดบันทึกของพนักงาน

4. โครงสร้างอุตสาหกรรมขนานแท้: ตัวเรือน (Body) และโรเตอร์ใบพัดด้านใน ผลิตจากวัสดุชั้นเยี่ยม เช่น สเตนเลสสตีล SUS316 หรือเหล็กหล่อเหนียว (Cast Iron) ทนแรงดันใช้งานปกติได้สูงถึง 10-20 kg/cm² และทนอุณหภูมิได้สูงถึง 120°C – 150°C

หลักการทำงานของเครื่องวัดการไหลของเหลวชนิด Oval Gear (Positive Displacement)

เพื่อให้เข้าใจถึงประสิทธิภาพของ เครื่องวัดการไหลของเหลว แบรนด์ BNC เราจำเป็นต้องทราบถึงหลักการทำงานพื้นฐานที่เป็นหัวใจของวิศวกรรมชิ้นนี้

กลไกภายในประกอบด้วยเฟืองรูปวงรีคู่สองตัวที่ติดตั้งอยู่ภายในห้องตวง (Measuring Chamber) เมื่อมีของเหลวไหลเข้ามาในระบบ แรงดันของของเหลวจะผลักดันให้เฟืองทั้งสองตัวเกิดการหมุนขับเคลื่อนซึ่งกันและกัน ในระหว่างการหมุนนี้ พื้นที่ว่างระหว่างเฟืองและผนังห้องตวงจะกักเก็บและปล่อยของเหลวออกไปในปริมาณที่คงที่ต่อรอบเสมอ

การหมุนของเฟืองแต่ละรอบจะถูกตรวจจับด้วยเซนเซอร์แม่เหล็กไร้สัมผัส (Magnetic Pick-up) หรือสวิตช์ความถี่ แล้วส่งสัญญาณพัลส์ (Pulse Signal) ไปยังหน่วยประมวลผลไมโครคอมพิวเตอร์ที่อยู่ด้านบนหน้าจอ เพื่อแปลงค่าการหมุนเหล่านั้นให้ออกมาเป็นหน่วยลิตร (Liters) หรือลูกบาศก์เมตรตามที่เราต้องการ เนื่องจากไม่มีข้อจำกัดเรื่องทิศทางการหมุนที่ปั่นป่วนของกระแสน้ำ (Flow Profile) ทำให้โฟลว์มิเตอร์ชนิดนี้ไม่จำเป็นต้องมีระยะท่อตรง (Straight Pipe) ยาวๆ ทั้งด้านหน้าและด้านหลังเหมือนเครื่องวัดชนิดอื่น สะดวกต่อการติดตั้งในพื้นที่จำกัดอย่างยิ่ง

คุณสมบัติทางเทคนิคและสเปกมาตรฐาน (Technical Specifications)

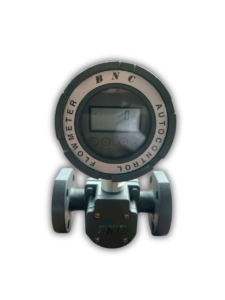

เมื่อพิจารณาภาพตัวสินค้า โฟลว์มิเตอร์ดิจิตอล BNC รุ่นนี้ ถูกออกแบบมาเพื่อทนทานต่องานหนัก (Heavy Duty) โดยมีรายละเอียดสเปกโครงสร้างภายนอกและภายในที่น่าสนใจดังนี้:

• แบรนด์สินค้า: BNC AUTOCONTROL (Taiwan)

• ประเภทเทคโนโลยี: Oval Gear Flowmeter (Positive Displacement)

• โครงสร้างตัวเรือนด้านล่าง: เหล็กหล่อเหนียวเคลือบสีกันสนิมอุตสาหกรรม หรือ Stainless Steel 316 (ขึ้นอยู่กับออปชันที่เลือกให้เหมาะกับชนิดสารเคมี)

• วัสดุใบพัดภายใน (Rotor): Stainless Steel 316 / High-grade Resin

• การเชื่อมต่อท่อส่ง (Connection): แบบหน้าแปลนมาตรฐาน JIS 10K / ANSI (Flange Connection) ช่วยป้องกันการรั่วซึมได้ดีกว่าเกลียวทั่วไปในระบบแรงดัน

• ระบบแสดงผล (Display Module): หน้าจอ LCD บรรจุในเคสโลหะปิดสนิททนทานต่อสภาพแวดล้อม พร้อมปุ่มกดสัมผัสสำหรับตั้งค่าและรีเซ็ตค่าชั่วคราว

• หน่วยการวัดเริ่มต้น: ลิตร (LIT / L) และ อัตราการไหลต่อชั่วโมง (L/HR) หรือแปลงหน่วยเป็น m³/HR ได้

• สัญญาณเอาต์พุต (Output Signal): รองรับ Pulse, 4-20 mA DC และพอร์ตสื่อสาร RS485 สำหรับส่งข้อมูลเข้าสู่ระบบ PLC หรือ SCADA

การประยุกต์ใช้งานในภาคอุตสาหกรรมต่างๆ

ด้วยความสามารถรอบด้านของ เครื่องวัดปริมาณน้ำมัน และของเหลวชนิดนี้ มันจึงถูกนำไปใช้อย่างกว้างขวางในหลากหลายเซกเตอร์:

1. อุตสาหกรรมพลังงานและหม้อไอน้ำ (Boiler Systems)

ในโรงงานอุตสาหกรรมส่วนใหญ่ มักจะมีการใช้หม้อต้มน้ำร้อนหรือหม้อต้มไอน้ำขนาดใหญ่ ซึ่งใช้น้ำมันเตาหรือน้ำมันดีเซลเป็นเชื้อเพลิงหลัก การติดติดตั้งเครื่องวัดอัตราการไหล BNC ช่วยให้ผู้ดูแลระบบสามารถตรวจสอบปริมาณการใช้น้ำมันเชื้อเพลิงได้อย่างแม่นยำแบบเรียลไทม์ ทำให้คำนวณค่าประสิทธิภาพการเผาไหม้ (Efficiency) และต้นทุนพลังงานได้อย่างถูกต้อง

2. อุตสาหกรรมยานยนต์และการขนส่ง

ใช้ในสถานีจ่ายน้ำมัน คลังน้ำมัน หรือจุดเติมน้ำมันภายในสำหรับรถขนส่งสินค้า (Fleet) เพื่อบันทึกปริมาณน้ำมันดีเซลหรือน้ำมันหล่อลื่นที่จ่ายออกไป ป้องกันการสูญหายและการทุจริตในระบบจ่ายพลังงาน

3. อุตสาหกรรมเคมีและปิโตรเคมี

เนื่องจากโครงสร้างภายในสามารถเลือกใช้เป็นวัสดุสเตนเลสเกรดพรีเมียม 316 ได้ โฟลว์มิเตอร์รุ่นนี้จึงทนทานต่อสารทำละลาย (Solvents) สารอินทรีย์ น้ำมันเรซิน และสารเคมีเหลวที่มีความกัดกร่อนปานกลางถึงสูง ช่วยควบคุมส่วนผสมในกระบวนการผลิต (Batching Control) ให้เป็นไปตามสูตรมาตรฐาน

4. อุตสาหกรรมอาหารและเครื่องดื่ม

ในกระบวนการผลิตที่ต้องจัดการกับของเหลวหนืด เช่น น้ำเชื่อม, ซอส, ช็อกโกแลตเหลว หรือน้ำมันพืช เครื่องวัดชนิดเฟืองวงรีสามารถตวงปริมาณส่วนผสมเหล่านั้นผ่านท่อปิดได้อย่างถูกสุขอนามัย โดยไม่ทำให้เนื้อสัมผัสของเหลวเสียหาย

ตารางเปรียบเทียบขนาดและอัตราการไหล (Flow Range Selection Guide)

การเลือกขนาดของ Oval Gear Flowmeter ราคา คุ้มค่าตัวนี้ จะต้องเลือกให้เหมาะสมกับอัตราการไหลต่ำสุดและสูงสุดของระบบปั๊ม เพื่อไม่ให้เกิดแรงดันตกคร่อม (Pressure Drop) สูงเกินไป หรือทำให้เฟืองหมุนเร็วเกินจนสึกหรอ

รุ่นสินค้า (Model)	ขนาดท่อ (Inch / DN)	อัตราการไหลต่ำสุด-สูงสุด (L/H)	แรงดันสูงสุด (KG/CM²)	วัสดุตัวเรือนหลัก
BH-06 / BH-08	1/4″ – 1/2″ (DN8-DN15)	20 – 300 L/H	10 – 20 KG	SUS316 / Cast Iron
BH-15 / BH-20	1/2″ – 3/4″ (DN15-DN20)	50 – 1,200 L/H	10 – 20 KG	SUS316 / Cast Iron
BH-25 / BH-40	1″ – 1-1/2″ (DN25-DN40)	200 – 8,000 L/H	10 – 16 KG	SUS316 / Cast Iron
RA Series	2″ – 8″ (DN50-DN200)	1,000 – 150,000 L/H	10 – 16 KG	Cast Iron / Steel

หมายเหตุ: สเปกของอัตราการไหลจริงอาจเปลี่ยนแปลงไปตามความหนืดของของเหลวที่ใช้วัด (Fluid Viscosity)

ข้อดีและข้อจำกัดที่ควรทราบในการใช้งานโฟลว์มิเตอร์ BNC

ในการออกแบบระบบวิศวกรรม การทราบทั้งข้อดีและข้อจำกัดจะช่วยให้เครื่องมือวัดทำงานได้ยาวนานเต็มประสิทธิภาพสูงสุด

ข้อดีเด่น

• ไม่ต้องใช้ท่อตรงทางเข้า-ออก: สามารถติดตั้งหลังข้องอ (Elbow) หรือหลังวาล์วได้ทันทีโดยไม่สูญเสียความแม่นยำ

• ความเสถียรเชิงกลสูง: กลไกขับเคลื่อนเรียบง่าย มีชิ้นส่วนเคลื่อนที่เพียงไม่กี่ชิ้น ทำให้โอกาสชำรุดต่ำ

• ไม่ได้รับผลกระทบจากฟองอากาศขนาดเล็ก: ต่างจากระบบ Ultrasonic หรือ Electromagnetic ที่มักจะเออร์เรอร์เมื่อมีฟองหรือสภาพนำไฟฟ้าเปลี่ยนไป

• การแสดงผลอเนกประสงค์: หน้าจอดิจิตอลทำงานด้วยแบตเตอรี่ในตัวหรือไฟเลี้ยงภายนอก ปลอดภัยในพื้นที่เสี่ยง

ข้อจำกัดและข้อควรระวัง

• ห้ามใช้กับของเหลวที่มีสิ่งเจือปนเป็นของแข็ง: เศษผง, เม็ดทราย หรือเศษเหล็กสแลกจากการเชื่อมท่อ อาจเข้าไปขัดในซี่เฟืองวงรีทำให้เฟืองล็อกหรือเสียหายได้ จำเป็นต้องติดตั้งกรอง Y-Strainer ด้านหน้าโฟลว์มิเตอร์เสมอ

• เกิดแรงดันตกคร่อม (Pressure Drop): เนื่องจากต้องใช้พลังงานจากของเหลวไปผลักให้เฟืองหมุน จึงมีการสูญเสียแรงดันในเส้นท่อเล็กน้อย ซึ่งต้องคำนวณกำลังปั๊มให้รองรับ

คำแนะนำในการติดตั้งและการดูแลรักษา (Installation & Maintenance)

เพื่อให้ เครื่องวัดอัตราการไหล BNC ของคุณมีอายุการใช้งานยาวนานนับสิบปี ควรปฏิบัติตามคำแนะนำของวิศวกรผู้เชี่ยวชาญดังนี้:

1. ทำความสะอาดระบบท่อก่อนติดตั้ง: ก่อนจะยกตัวโฟลว์มิเตอร์เข้าไปประกอบกับหน้าแปลนท่อ ให้ทำการเปิดปั๊มเพื่อไล่เศษสนิม เศษกาว หรือสิ่งสกปรกออกจากระบบท่อใหม่ให้หมดก่อน

2. ทิศทางการติดตั้ง: สามารถติดตั้งได้ทั้งในแนวตั้งและแนวนอน แต่ต้องมั่นใจว่าแกนของเฟืองวงรีขนานกับพื้นโลกเสมอ เพื่อลดแรงกดด้านข้างและป้องกันการสึกหรอไม่เท่ากันของหน้าเฟือง

3. การติดตั้งระบบบายพาส (Bypass Line): แนะนำให้ทำท่อบายพาสพร้อมวาล์วตัดตอน เพื่อให้สามารถถอดโฟลว์มิเตอร์ออกไปล้างทำความสะอาด หรือส่งสอบเทียบ (Calibration) ได้โดยไม่ต้องสั่งหยุดกระบวนการผลิตทั้งหมดของโรงงาน

4. ตรวจสอบกรองดักฝุ่นเป็นประจำ: ล้างไส้กรองที่อยู่ด้านหน้าเครื่องวัดสม่ำเสมอ หากกรองอุดตันจะส่งผลให้อัตราการไหลตกลง และอาจทำให้แผ่นกรองฉีกขาดจนเศษผงหลุดเข้าไปทำลายเฟืองภายในได้
